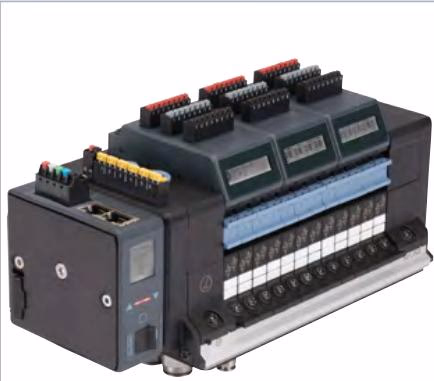

宝德（Burkert）20010137 8652型 AirLINE 阀岛专门针对过程自动化要求而研发。LC显示屏上的新诊断功能既能以纯文本又能以图标形式显示。这简化了所显示消息的分配，从而在调试和维护期间节省时间。此外，还可以向控制器发送诊断消息，因此可以快速总览设备状态。硬件配置针对控制柜底板安装进行了优化。此外，重要的气动功能确保过程安全性提高，例如排气管道中的止回阀可防止因产生的压力峰值意外松开。

主要特点：

• 可安全关闭阀门
• 借助 PROFINET S2 提高系统可用性（系统冗余）
• 通过气动功能实现过程安全性
• 优化开关柜底板安装
• 符合 ATEX/IECEx 2 区、CCC 等防爆版本

常规技术参数

产品特征	说明
材质	外壳：PA (聚酰胺)；密封件：NBR 和 PUR
单阀片宽度	11 mm
手动开关	可选手动，带键控手动、锁扣
阀槽的数量	最大 24（SKU 20010137 为 24 PCE）
可控最大阀数	最大 48
压力范围	真空至 10 bar（SKU 20010137 为 -1 至 10 bar）
外部供气	3 至 10 bar
流量 QNn 值 (空气)	310 l/min（在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量）
工作电压	24 V DC (电压允差 ±10%)
每个阀门的标称功率	0.7 W (功率下降之后 0.175 W)
工作介质	无油和含油的干燥压缩空气、中性气体 (推荐 5 μm 过滤器)
环境温度	-10 °C 至 +55 °C
防护等级	裸露安装时 IP20；在封闭电控柜内用铝质快装底板安装时 IP65

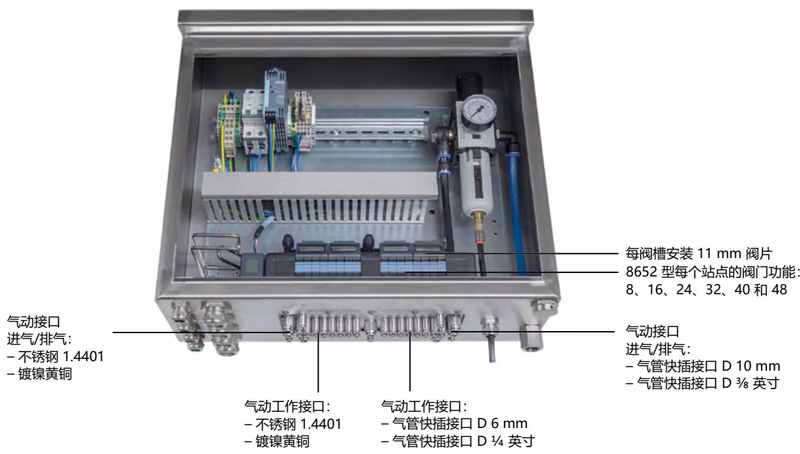

AirLINE Quick 铝质快装底板

借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。

您的优势：

• 在控制柜中占用空间更少
• 由此可使用更紧凑的控制柜
• 通过直接在控制柜底板上连接软管接头，减少安装工作

回路功能

标准功能

• 作用方式 C (WWC)： 二位三通电磁阀，伺服辅助，不通电时常闭位置。
• 作用方式 D (WWD)： 2个二位三通电磁阀，伺服辅助，不通电时常开位置。
• 作用方式 H (WWH)： 二位五通电磁阀，伺服辅助。
• 作用方式 L (WWL)： 三位五通电磁阀，中封式。
• 作用方式 M (WWM)： 三位五通电磁阀，中压式。
• 作用方式 N (WWN)： 三位五通电磁阀，中泄式。

SIA 版本（用于与安全相关的关闭）

用于安全关闭的 6534 型阀门（SIA 版本）配备额外的连接端子。这使得阀门的电路能够通过外部开关中断。这些阀门版本无手动开关。要使用关闭功能，请将接口与无源干接点（机械开关或继电器）连接。

外形尺寸

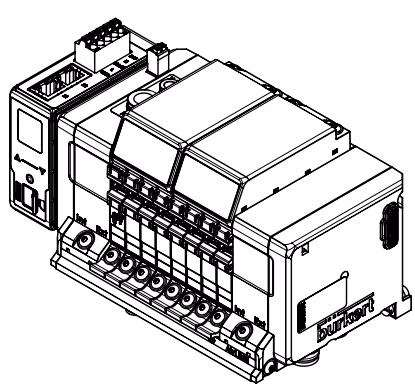

4 阀槽、8 阀槽和 12 阀槽版本

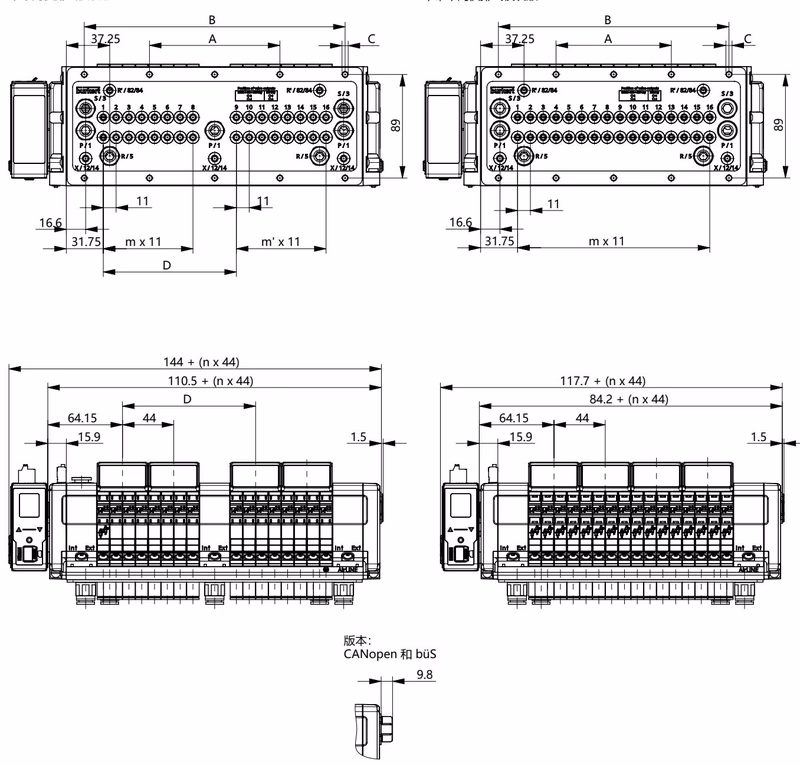

16 阀槽、20 阀槽和 24 阀槽版本

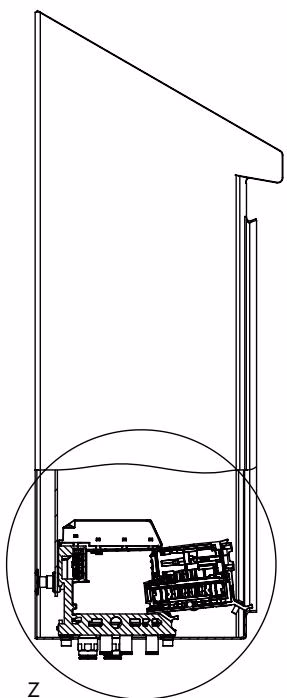

产品安装

为了能够使用热插拔功能，在阀岛安装至控制柜内时应当注意与控制柜前缘的最小间距。

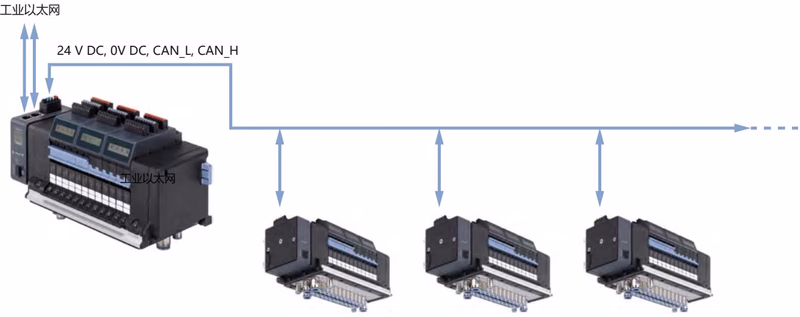

配置示例

下图显示了一个网络示例，其中以带工业以太网版本的 AirLINE 8652 型作为主阀岛，以配备 büS 版本的各种 AirLINE 8652 型作为从阀岛。

潜在爆炸区域中的安全提示

电压导致危险

• 在设备或系统上进行作业之前，先断电。防止重新接通。
• 在当前爆炸性环境中，对于 24 V 电源、SIA、EVS 和数字输入，连接端子只能在断电状态下插入或拔出。

静电电荷可能导致爆炸危险

• 采取适当措施确保潜在爆炸区域不会出现静电电荷。
• 只能用湿布或防静电布轻轻擦拭来清洁设备表面。

使用热插拔功能的特殊条件

禁止在当前爆炸性环境中使用热插拔功能。如果可以借助合适的测试设备来证明并确保在一定时间内不存在爆炸性环境，则在此期间允许借助热插拔移除/插入阀门。
