Пневмоостров Бюркерт (Burkert) 8652 AirLINE был специально разработан для удовлетворения требований автоматизации процессов. Диагностические функции отображаются на ЖК-дисплее в виде открытого текста и символов, что упрощает распределение сообщений и экономит время при вводе в эксплуатацию и техническом обслуживании. Диагностические сообщения также доступны на контроллере для быстрого обзора состояния установки. Аппаратное обеспечение оптимизировано для установки на дне шкафа управления или на стандартной DIN-рейке. Ключевые пневматические функции, такие как обратные клапаны в каналах отработанного воздуха, предотвращают непреднамеренное срабатывание из-за скачков давления.

Общие технические данные

Характеристика	Значение
Материал корпуса	PA (полиамид)
Материал уплотнений	NBR и PUR
Ширина на станцию	11 мм
Количество слотов для клапанов	Макс. 24
Максимальное количество функций	Макс. 48
Диапазон давления	От вакуума до 10 бар
Внешний подвод воздуха	От 3 до 10 бар
Расход (QNn воздух)	310 л/мин (при +20 °C, давлении на входе 6 бар и перепаде 1 бар)
Рабочее напряжение	24 В пост. тока (допуск ±10%)
Номинальная мощность на клапан	0.7 Вт (0.175 Вт после снижения мощности)
Класс защиты	IP20, IP65 в закрытых шкафах управления
Рабочая среда	Сухой сжатый воздух с маслом или без, нейтральные газы (рекомендуется фильтр 5 мкм)
Температура окружающей среды	От -10 °C до +55 °C

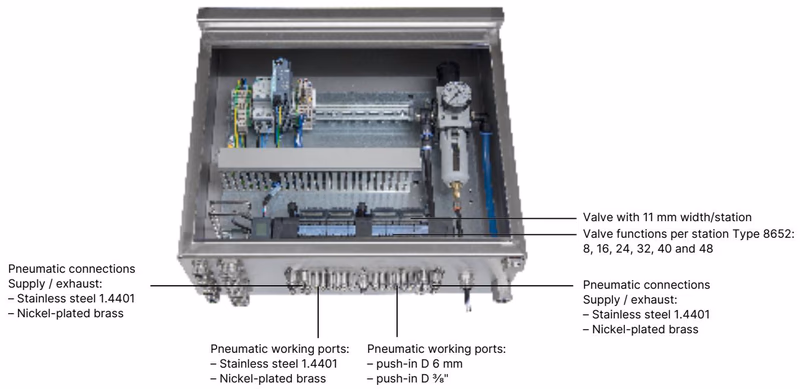

AirLINE Quick

AirLINE Quick значительно сокращает использование компонентов в шкафу управления. С помощью адаптера AirLINE Quick пневмоостров устанавливается непосредственно на дно или стенку шкафа управления.

• Уменьшение занимаемого пространства в шкафу управления.
• Возможность использования более компактных шкафов.
• Снижение затрат на монтаж благодаря подключению шлангов непосредственно к днищу шкафа.

Особенность	Спецификация
Материал адаптерной плиты	Нержавеющая сталь 1.4301 или анодированный алюминий
Пневматические соединения	Нержавеющая сталь 1.4401 или никелированная латунь
Функции клапанов на станцию	8, 16, 24, 32, 40 и 48
Пневматическое питание / выхлоп	Цанговое соединение D 10 мм, 3/8"
Рабочие пневматические порты	Цанговое соединение D 6 мм, 1/4"

Функции контура

Тип 8652 поддерживает несколько функций контура, включая стандартные и версии SIA (безопасное отключение):

• Функция контура C (CF C): 3/2-ходовой электромагнитный клапан, сервоуправляемый, нормально закрытый.
• Функция контура D (CF D): 2 × 3/2-ходовой электромагнитный клапан, сервоуправляемый, нормально открытый.
• Функция контура H (CF H): 5/2-ходовой электромагнитный клапан, сервоуправляемый. Давление подается через порт (1).
• Функция контура L (CF L): 5/3-ходовой электромагнитный клапан, в среднем положении все порты заблокированы.
• Функция контура M (CF M): 5/3-ходовой электромагнитный клапан, в среднем положении порты 2 и 4 соединены с атмосферой.
• Функция контура N (CF N): 5/3-ходовой электромагнитный клапан, в среднем положении порты 2 и 4 сбрасывают давление.

Сертификаты и соответствие

• Взрывозащита: Опционально ATEX/IECEx для Зоны 2/22 (II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc).
• Северная Америка: Опционально UL Listed (UL 61010-1) и UL Recognized для взрывоопасных зон (Class I, Zone 2; Class II, Zone 22; Class I, Div 2).
• CCC: Опционально China Compulsory Certification для применения во взрывоопасных средах.

Безопасность во взрывоопасных зонах

Во взрывоопасных средах использование функции Hot Swap запрещено. Соединительные клеммы для питания 24 В, SIA, EVS и цифровых входов должны подключаться или отключаться только при выключенном питании, если не доказано отсутствие взрывоопасной среды.

Размеры

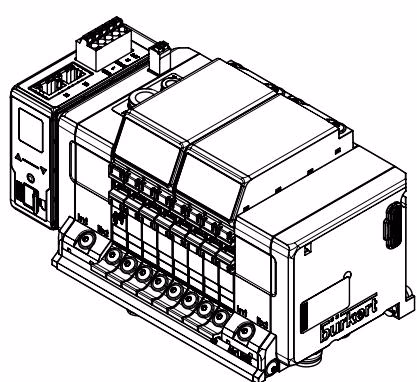

Версии на 4, 8 и 12 слотов

Версия	A (мм)	B (мм)	C	m	n
4 слота	66	-	4 x M5	3	1
8 слотов	35	111	8 x M5	7	2
12 слотов	77	154	10 x M5	11	3

Версии на 16, 20 и 24 слота

Версия	A (мм)	B (мм)	C	D (мм)	m	m'	n
16 слотов с промежуточным питанием	112	224	10 x M5	114.3	7	7	4
20 слотов с промежуточным питанием	134	268	10 x M5	158.3	11	7	5
24 слота с промежуточным питанием	156	312	10 x M5	158.3	11	11	6
16 слотов без промежуточного питания	99	198	10 x M5	-	15	-	4

Подключения продукта

Электропитание

• Связь и дисплеи: 5-контактная пружинная клемма (24 В пост. тока, CAN_H, Экран, CAN_L, GND).
• Пневматические клапаны: 2-контактная пружинная клемма (AUX 24 В, GND). Интерфейсная плата имеет отдельную клемму для питания пневматических клапанов.

Интерфейс полевой шины

Industrial Ethernet (PROFINET IO, EtherNet/IP, Modbus TCP, EtherCAT, CC-Link IE Field Basic) или PROFINET S2 использует интерфейсы X1 и X2 RJ45.

Установка продукта

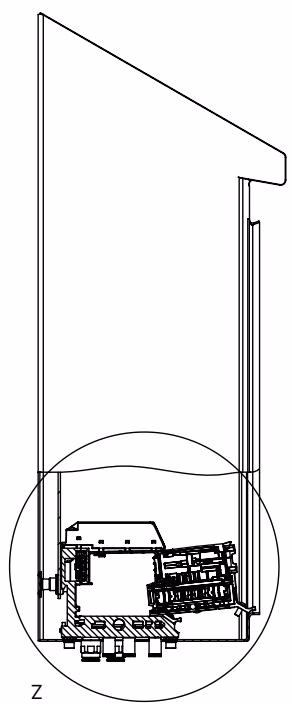

Для использования функции Hot Swap при установке пневмоострова в шкафу управления всегда соблюдайте минимальное расстояние до переднего края шкафа.

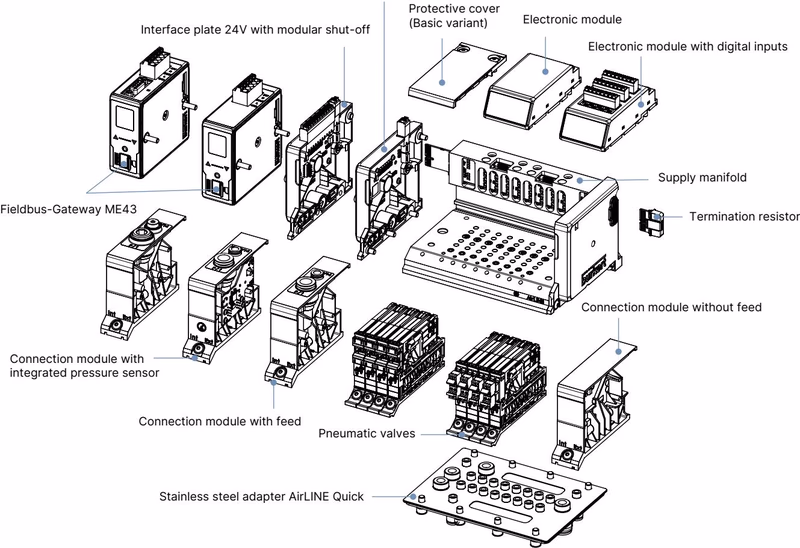

Конструкция и сборка продукта

Электронный модуль с цифровыми входами (опция)

Цифровые входы питаются (24 В) от электронного модуля. Ток ограничен максимум 30 мА на каждый цифровой вход. Могут использоваться стандартные 3-проводные датчики, 2-проводные датчики (10–30 В) и механические концевые выключатели. Модуль обеспечивает обнаружение обрыва цепи для 2-проводных датчиков и короткого замыкания для 3-проводных датчиков.

Клапаны Тип 6534 для безопасного отключения (версия SIA)

Клапаны Тип 6534 оснащены дополнительными соединительными клеммами. Цепь клапана может быть прервана внешним выключателем. Ручное дублирование для этих версий клапанов не требуется. Для использования функции отключения подключите клемму к беспотенциальному контакту (механическому выключателю или реле).

Модульное безопасное отключение (опция)

Для модульного безопасного отключения используется съемная 12-контактная пружинная клемма. Клемма 1 соответствует клапанному блоку 1, клемма 2 — клапанному блоку 2 и т.д. Требуемая коммутационная способность контакта составляет 1.5 А / 24 В пост. тока.

Пример конфигурации

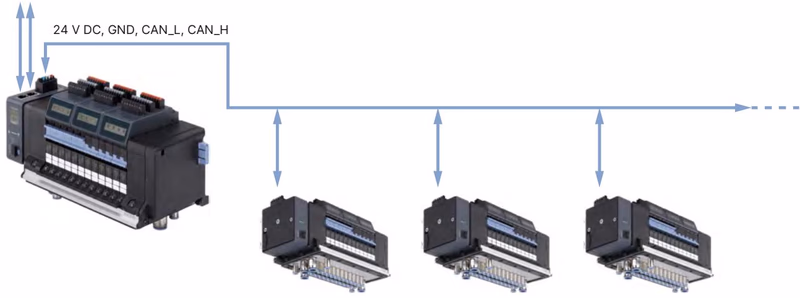

На следующей иллюстрации показана сеть на примере AirLINE Тип 8652 с версией Industrial Ethernet в качестве ведущего пневмоострова и различных AirLINE Тип 8652 с версией büS в качестве ведомых пневмоостровов.

Аксессуары

Программное обеспечение Bürkert Communicator: Универсальный инструмент упрощает настройку и параметризацию устройств, оснащенных цифровым интерфейсом на базе CANopen. Обеспечивает полный обзор циклических значений процесса и ациклических диагностических данных, позволяя обновлять прошивку и выполнять резервное копирование/восстановление конфигураций устройств.

Шлюз полевой шины Тип ME43: Доступен для Industrial Ethernet, Profibus DP, CANopen/büS и PROFINET S2. Модули шлюза должны быть сконфигурированы с помощью программного обеспечения Bürkert Communicator перед запуском системы.
