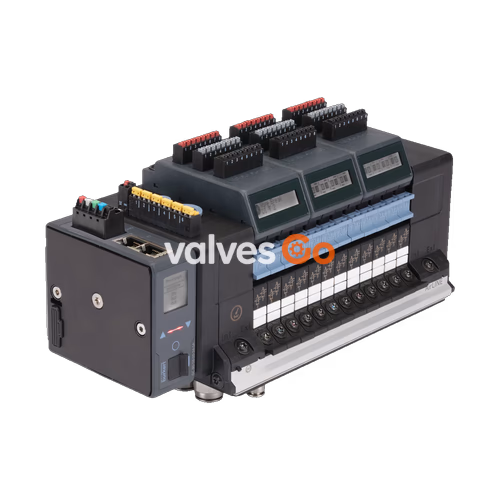

宝德（Burkert）8652 型 AirLINE 阀岛专门针对过程自动化要求而研发。LC 显示屏上的新诊断功能既能以纯文本又能以图标形式显示，简化了消息的分配，从而在调试和维护期间节省时间。此外，还可以向控制器发送诊断消息，快速总览设备状态。硬件配置针对控制柜底板安装进行了优化，也可安装到标准导轨上。重要的气动功能（如排气管道中的止回阀）确保过程安全性提高，防止因压力峰值意外松开。

常规技术参数

属性	参数
外壳材质	PA（聚酰胺）
密封件材质	NBR 和 PUR
单阀片宽度	11 mm
阀槽数量	最大 24
最大阀门功能数	最大 48
压力范围	真空至 10 bar
外部供气	3 至 10 bar
流量 (QNn 空气)	310 l/min（在 +20 °C、入口 6 bar 及 1 bar 压差下测量）
工作电压	24 V DC（±10% 允差）
单阀标称功率	0.7 W（功率下降后 0.175 W）
防护等级	裸露安装 IP20，封闭控制柜内 IP65
工作介质	无油和含油的干燥压缩空气、中性气体（推荐 5 μm 过滤器）
环境温度	-10 °C 至 +55 °C

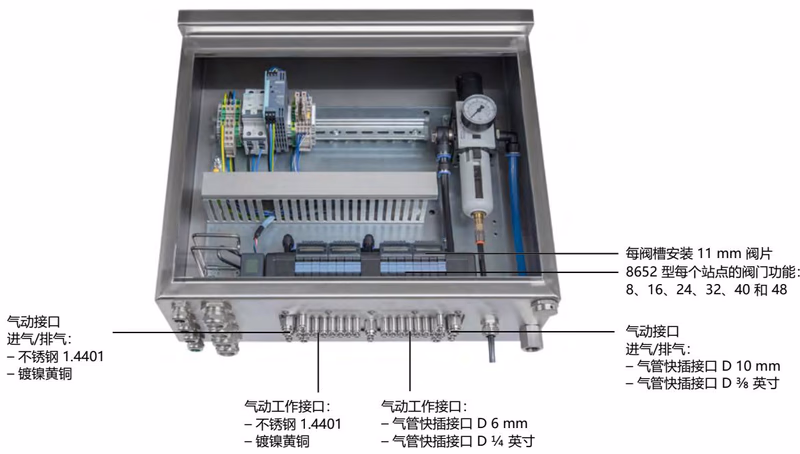

铝质快装底板 AirLINE Quick

借助 AirLINE Quick，显著减少控制柜中组件的使用。通过适配器，阀岛可直接装配在控制柜底板或侧壁上。

• 在控制柜中占用空间更少。
• 可使用更紧凑的控制柜。
• 通过直接在控制柜底板上连接软管接头，减少安装工作。

特征	规格
适配器板材质	不锈钢 1.4301 或 阳极氧化铝
气动接口材质	不锈钢 1.4401 或 镀镍黄铜
每个站点的阀门功能	8、16、24、32、40 和 48
气动进气/排气	气管快插接口 D10 mm, 3/8 英寸
工作气管快装接口	气管快插接口 D6 mm, 1/4 英寸

回路功能

8652 型支持多种回路功能，包括标准功能和 SIA（安全相关关闭）版本：

• 作用方式 C (WW C)： 二位三通电磁阀，伺服辅助，不通电时常闭。
• 作用方式 D (WW D)： 2 个二位三通电磁阀，伺服辅助，不通电时常开。
• 作用方式 H (WW H)： 二位五通电磁阀，伺服辅助。通过接口 (1) 加压。
• 作用方式 L (WW L)： 三位五通电磁阀，中封式。
• 作用方式 M (WW M)： 三位五通电磁阀，中压式。
• 作用方式 N (WW N)： 三位五通电磁阀，中泄式。

认证和符合性

• 防爆认证： 可选 ATEX/IECEx，作为 3 类设备适用于 2/22 区（II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc）。
• 北美认证： 可选 UL 列名认证 (UL 61010-1) 及危险场所 UL 认可 (Class I, Zone 2; Class II, Zone 22; Class I, Div 2)。
• CCC 认证： 可选中国强制认证，适用于危险应用。

防爆安全提示

在当前爆炸性环境中，禁止使用热插拔功能。对于 24 V 电源、SIA、EVS 和数字输入的连接端子，只能在断电状态下插入或拔出，除非能证明不存在爆炸性环境。

外形尺寸

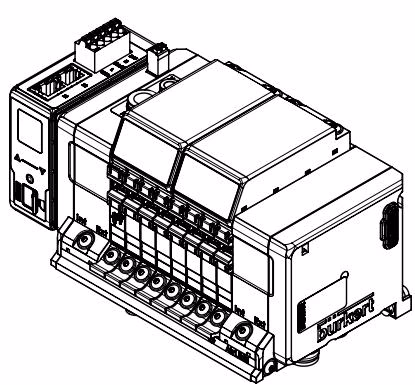

4 阀槽、8 阀槽和 12 阀槽版本

版本	A (mm)	B (mm)	C	m	n
4 阀槽	66	-	4 x M5	3	1
8 阀槽	35	111	8 x M5	7	2
12 阀槽	77	154	10 x M5	11	3

16 阀槽、20 阀槽和 24 阀槽版本

版本	A (mm)	B (mm)	C	D (mm)	m	m'	n
16 阀槽带中间供排气	112	224	10 x M5	114.3	7	7	4
20 阀槽带中间供排气	134	268	10 x M5	158.3	11	7	5
24 阀槽带中间供排气	156	312	10 x M5	158.3	11	11	6
16 阀槽无中间供排气	99	198	10 x M5	-	15	-	4

连接方式

电源连接

• 通信和显示屏电源： 5 针弹簧端子排（24 V DC, CAN_H, 屏蔽层, CAN_L, 0 V DC）。
• 气动阀电源： 2 针弹簧端子排（AUX 24 V, 0 V DC）。接口板拥有独立的端子排，气动阀与主通讯模块电源各自独立供电。

通讯总线接口

工业以太网（PROFINET IO、EtherNet/IP、Modbus TCP、EtherCAT、CC-Link IE Field Basic）或 PROFINET S2 使用接口 X1 和 X2 RJ45。

产品安装

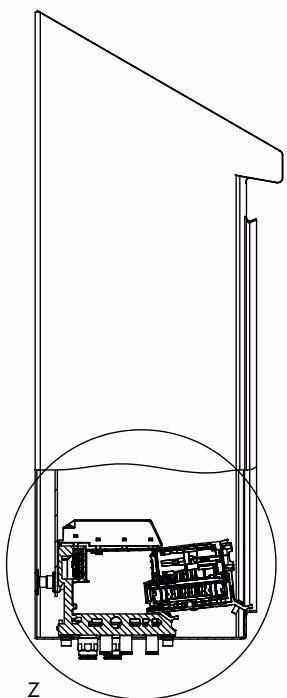

为了能够使用热插拔功能，在阀岛安装至控制柜内时应当注意与控制柜前缘的最小间距。

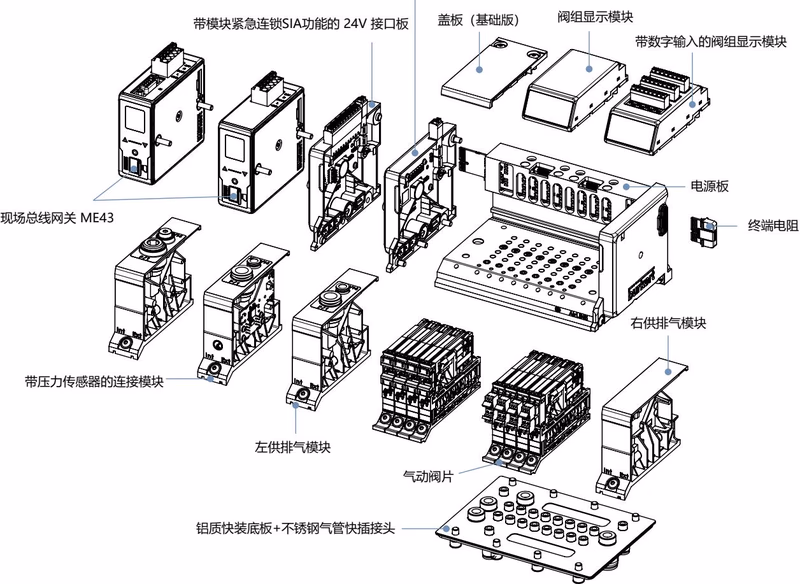

产品组成和结构

带 DI 接点的显示模块（可选）

通过电子模块进行数字输入供电（24 V）。每个数字输入的电流强度限制为最大 30 mA。可使用市售的 3 线制传感器和电压介于 10–30 V 之间的 2 线制传感器以及机械无源干接点开关。模块支持 2 线制传感器断线检测和 3 线制传感器短路检测。

用于安全关闭的 6534 型阀门，SIA 版本（可选）

6534 型阀门配备额外的连接端子，使得阀门的电路能够通过外部开关中断。这些阀门版本无手动开关。要使用关闭功能，请将接口与无源干接点（机械开关或继电器）连接。

模块带紧急关断 SIA（可选）

紧急关断模块使用可插拔 12 针弹簧端子排。端子 1 对应阀门单元 1，端子 2 对应阀门单元 2，依此类推。触点所需的开关功率为 1.5 A / 24 V DC。

配置示例

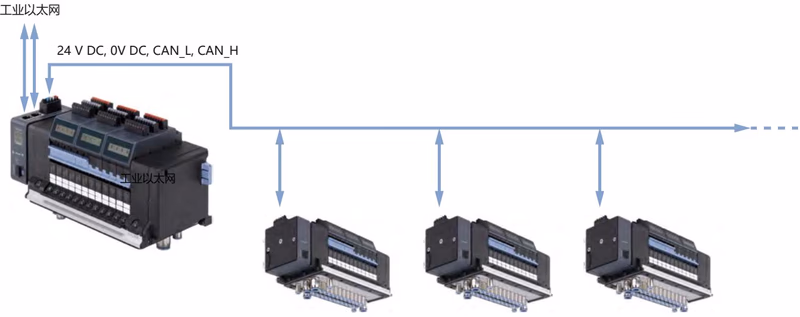

下图显示了一个网络示例，其中以带工业以太网版本的 AirLINE 8652 型作为主阀岛，以配备 büS 版本的各种 AirLINE 8652 型作为从阀岛。

产品附件

Bürkert Communicator 软件： 该通用工具简化了配有基于 CANopen 数字接口的所有设备的配置和参数设置。提供关于所有循环过程值以及非循环诊断数据的完整概览，支持固件更新和设备配置的备份与恢复。

ME43 型现场总线网关： 支持工业以太网、Profibus DP、CANopen/büS 和 PROFINET S2。网关模块出厂时未作配置，需使用 Bürkert Communicator 软件生成设备说明文件后方可投入使用。
