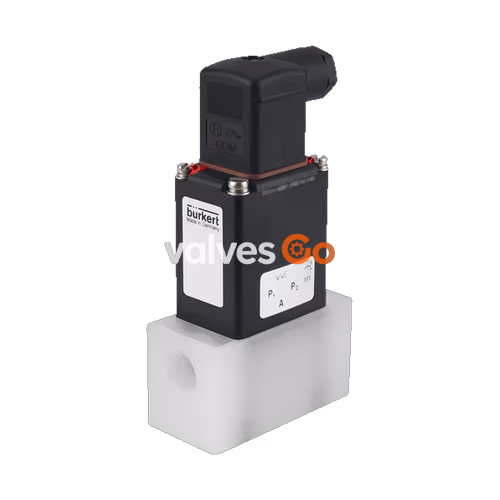

Бюркерт (BURKERT) 20037311 Тип 0121 представляет собой электромагнитный клапан прямого действия с поворотным якорем и изолированной средой, предназначенный для управления, перекрытия и дозирования нейтральных и агрессивных сред. Электромагнитный привод и камера для среды разделены мембранной системой, что делает клапан пригодным для работы с критическими средами, такими как агрессивные кислоты и щелочи. Электромагнитные катушки залиты химически стойкой эпоксидной смолой. Данная конфигурация 20037311 имеет корпус из PVDF, уплотнения из EPDM, внутреннюю резьбу G 3/8 и работает как 2/2-ходовой нормально открытый (NO) клапан. Устройство оснащено ручным дублером для ввода в эксплуатацию и тестирования, а также использует энергосберегающую технологию катушки Kick and Drop.

Общие технические данные

Характеристика	Значение
Условный проход	От DN 2 до DN 8 (для 20037311 — 6.00 мм)
Класс теплоизоляции катушки	Эпоксидная катушка, класс H
Рабочий цикл (пластиковый корпус)	10% ПВ (10 мин); 100% непрерывная работа для версии с высокопроизводительной электроникой
Частота переключений	Макс. 100/мин при AC; Макс. 10/мин для UC (высокопроизводительная электроника)
Допуск по напряжению	±10%
Вязкость	Макс. 37 мм²/с
Степень защиты	IP65 согласно DIN EN 60529/IEC 60529 при правильно подключенном кабельном штекере
Монтажное положение	Любое, предпочтительно приводом вверх

Спецификация материалов

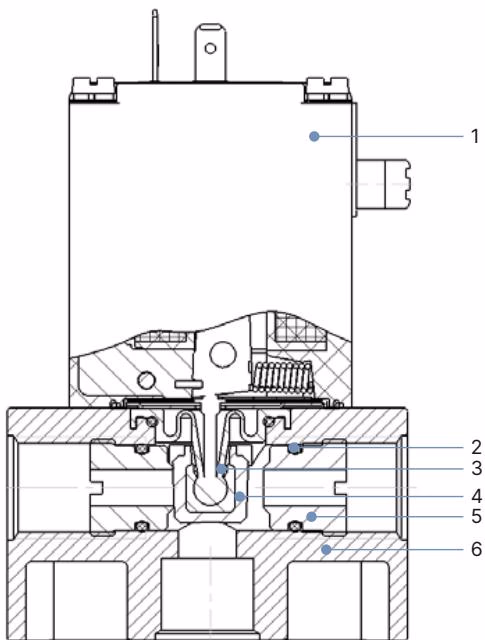

Система катушки отделена от среды мембраной. На чертеже в разрезе ниже показана конструкция стандартного исполнения.

№	Элемент	Материал
1	Катушка	Эпоксидная смола
2	Уплотнительное кольцо	FKM, FFKM, EPDM
3	Шарнирный штифт	PTFE
4	Уплотнение	FKM, FFKM, EPDM
5	Седло	PTFE, PVC, Нержавеющая сталь 1.4401 (PVDF для 20037311)
6	Корпус клапана	PTFE, PVC, Нержавеющая сталь 1.4401 (PVDF для 20037311)

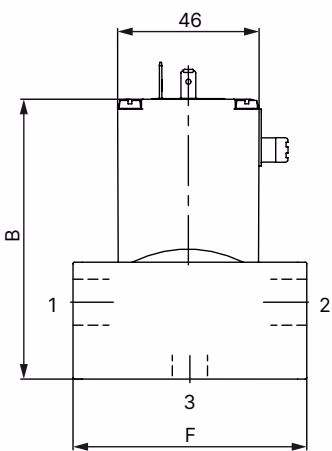

Размеры

Следующие размеры относятся к стандартному исполнению с резьбовыми соединениями.

Материал корпуса	D	B	E	F
Нержавеющая сталь	G 1/4	89	32	76
PVC / PTFE / PVDF	G 3/8	91	35	65 (PVC/PVDF) / 76 (PTFE)

Рабочие характеристики

Диапазон давления и расход зависят от функции контура и размера проходного сечения. Приведенные ниже значения относятся к стандартному исполнению.

Функция	DN	Значение Kv (вода) [м³/ч]	Диапазон давления AC [бар]	Диапазон давления DC [бар]
A / F	2	0.1	0...6	0...3
	4	0.3	0...4	0...2
	6	0.6	0...2	0...1
	8	1.0	0...1	0...0.8
B (Нормально открытый)	2	0.1	0...6	0...3
	4	0.3	0...4	0...2
	6	0.6	0...2	0...1
	8	1.0	0...1	0...0.5

Рекомендации по установке

Для безопасной работы электромагнитного клапана перед входом в клапан необходимо установить грязеуловитель (≤ 500 мкм). Если ручной дублер заблокирован, электрическое управление клапаном невозможно.

WARNING

Не используйте катушку в качестве рычага при монтаже. Удерживайте устройство за корпус с помощью подходящего рожкового ключа и вкручивайте в трубопровод, используя ленту PTFE в качестве уплотнительного материала.
