宝德（BURKERT）20037311 0121 型是一款直动式介质隔离的枢轴衔铁电磁阀，设计用于控制、切断和计量中性及腐蚀性介质。电磁线圈系统通过膜片与介质隔离，使该阀门特别适用于酸或碱等腐蚀性介质。电磁线圈采用耐化学腐蚀的环氧树脂封装。20037311 型号具体配置为 PVDF 阀体、EPDM 密封件、G 3/8 内螺纹接口，并作为二位二通常开（NO）阀门运行。该设备配备用于调试和测试的手动开关，并采用降功耗线圈技术以降低能耗。

常规技术参数

属性	规格
公称直径	DN 2 至 DN 8（20037311 型号为 6.00 mm）
电磁线圈绝缘等级	环氧树脂线圈 H 级
负载周期 (塑料阀体)	10% ED (10分钟)；带高性能电子设备的版本支持连续运行 100% ED
开关频率	使用交流电时最高 100/min；使用 UC（高性能电子设备）时最高 10/min
电压允差	±10%
粘度	最大 37 mm²/s
防护等级	IP65（正确连接电气插头时，符合 DIN EN 60529/IEC 60529）
安装位置	任意，建议执行机构朝上

材料说明

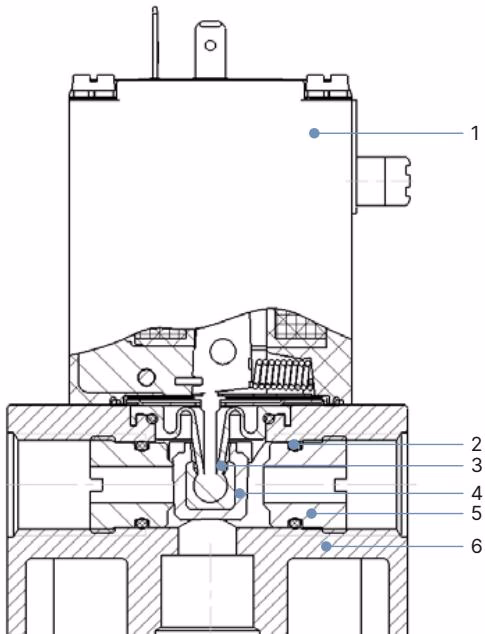

线圈系统通过膜片与介质完全隔离。以下剖面图展示了标准版本的内部结构。

编号	元件	材料
1	线圈	环氧树脂
2	O型圈	FKM、FFKM、EPDM
3	肘杆	PTFE
4	密封件	FKM、FFKM、EPDM
5	阀座	PTFE、PVC、1.4401 不锈钢（20037311 为 PVDF）
6	阀体	PTFE、PVC、1.4401 不锈钢（20037311 为 PVDF）

尺寸

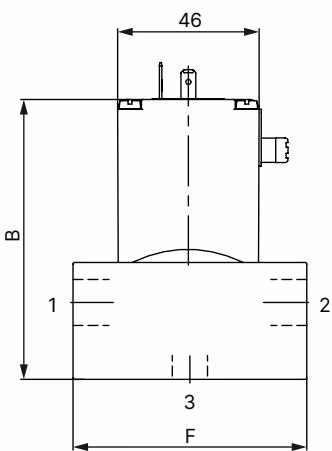

以下尺寸适用于带螺纹接口的标准版本。

阀体材料	D	B	E	F
不锈钢	G 1/4	89	32	76
PVC / PTFE / PVDF	G 3/8	91	35	65 (PVC/PVDF) / 76 (PTFE)

性能说明

压力范围和流量取决于回路功能和公称直径。下表代表标准版本的性能参数。

作用方式	DN	Kv 值 (水) [m³/h]	压力范围 AC [bar]	压力范围 DC [bar]
A / F	2	0.1	0 至 6	0 至 3
	4	0.3	0 至 4	0 至 2
	6	0.6	0 至 2	0 至 1
	8	1.0	0 至 1	0 至 0.8
B (常开)	2	0.1	0 至 6	0 至 3
	4	0.3	0 至 4	0 至 2
	6	0.6	0 至 2	0 至 1
	8	1.0	0 至 1	0 至 0.5

安装建议

为了确保电磁阀的安全运行，必须在阀门入口前安装一个过滤器（≤ 500 µm）。当手动开关被锁定时，阀门无法进行电气驱动。

WARNING

请勿将线圈用作杠杆臂。应使用合适的开口扳手固定阀体，并使用 PTFE 胶带作为密封材料将其拧入管道。
