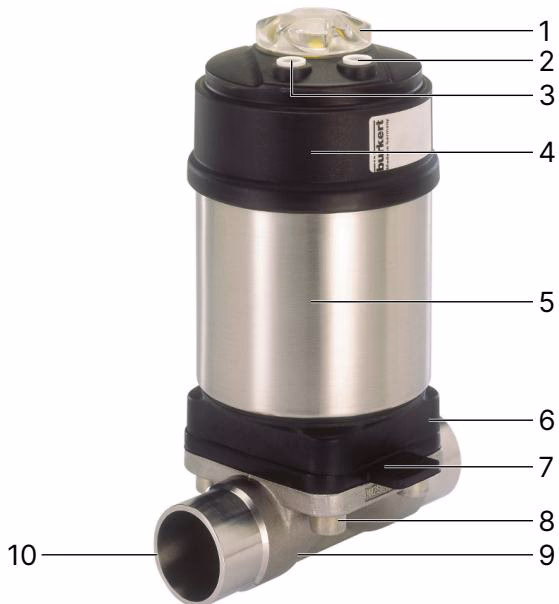

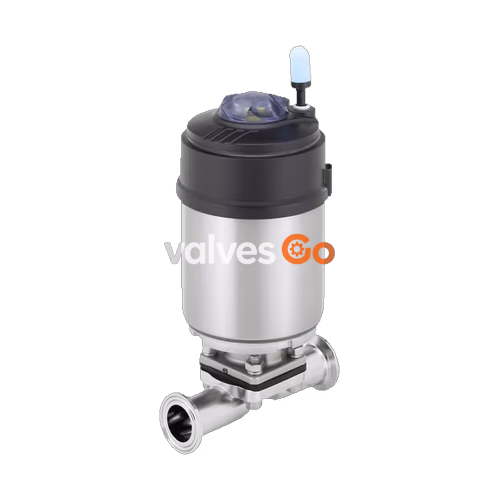

Бюркерт (BURKERT) Type 2103 мембранный клапан с внешним управлением состоит из пневматического поршневого привода, мембраны и 2-ходового корпуса клапана. Привод имеет корпус из нержавеющей стали для использования в гигиенических или агрессивных условиях окружающей среды. Корпуса клапанов с оптимизированным потоком и малым мертвым объемом обеспечивают высокую пропускную способность. Привод имеет компактную конструкцию, допускающую автоклавирование, с уплотнениями без зазоров. Интеграция блоков автоматизации Type ELEMENT возможна на всех уровнях конфигурации, также доступен взрывозащищенный вариант устройства ATEX/IECEx.

Общие технические данные

Характеристика	Спецификация
Материал корпуса клапана	Нержавеющая сталь 1.4435, 316L, PVC-C, PVC-U, PP, PVDF
Материал мембраны	EPDM, PTFE/EPDM, Улучшенный PTFE/EPDM, GYLON/EPDM
Материал привода	PPS (DN 08...65), Нержавеющая сталь 1.4308 (DN 65...100)
Максимальное управляющее давление	10 бар (7 бар для приводов размера 130, 225)
Температура среды (EPDM)	-10...+143 °C (стерилизация паром +150 °C в течение 60 мин)
Температура окружающей среды	-10...+60 °C (допускается автоклавирование)

Функции управления

• Функция управления A (CF A): Пневматический 2/2-ходовой запорный клапан, двунаправленный, нормально закрытый усилием пружины.
• Функция управления B (CF B): Пневматический 2/2-ходовой запорный клапан, двунаправленный, нормально открытый усилием пружины.
• Функция управления I (CF I): Пневматический 2/2-ходовой запорный клапан двустороннего действия, двунаправленный, положение переключения зависит от внешнего управления.

Сертификаты и соответствие стандартам

• Взрывозащита: ATEX (EPS 18 ATEX 2 008 X II 2G Ex h IIC T4…T2 Gb / II 2D Ex h IIIC T135 °C…T300 °C Db), IECEx (IECEx EPS 18.0007X).
• Гигиена: 3-A Sanitary Standards Inc., FDA Code of Federal Regulations, USP Class VI, EC Regulation 1935/2004.

Опасность взрыва в зонах ATEX

Если устройство используется в потенциально взрывоопасных зонах (зоны 1/21 и 2/22), электростатический разряд представляет опасность взрыва. Заземлите привод и корпус клапана. При использовании пластикового корпуса клапана заземляйте привод отдельно. Используйте среды с проводимостью ≤100 пСм/м только в том случае, если скорость потока превышает 1 м/с.

Условия эксплуатации

При использовании пилотного клапана или блока управления, установленного на приводе, соблюдайте их допустимые диапазоны температур.

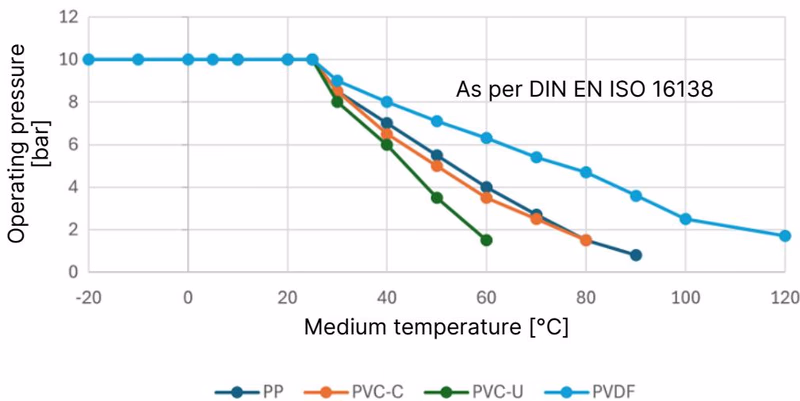

Ограничения давления

В случае разрыва устройства вытекающая среда может стать причиной травм. Соблюдайте максимально допустимое рабочее давление для конкретной функции управления и материала уплотнения. Для CF A с уплотнениями EPDM/FKM максимальное динамическое рабочее давление составляет до 10 бар в зависимости от размера привода.

Указания по монтажу

• Место установки должно обеспечивать достаточное пространство для монтажа, демонтажа и технического обслуживания.
• Устройство и разгрузочное отверстие должны быть доступны для осмотра.
• Для оптимального самоопорожнения соблюдайте определенный угол самоопорожнения (α), который зависит от размера корпуса клапана и внутреннего диаметра присоединения.
