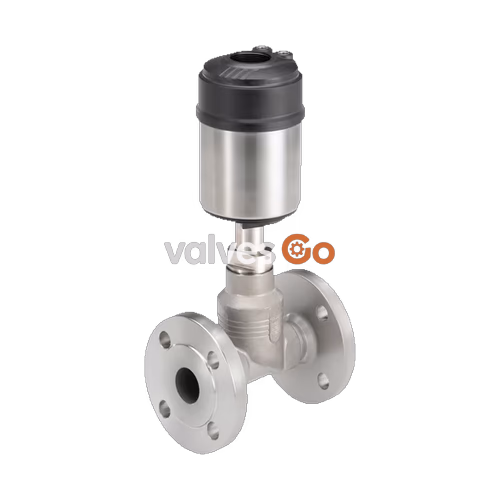

Бюркерт BURKERT (BURKERT) 20045572 (Type 2301) представляет собой пневматический 2-ходовой регулирующий седельный клапан, предназначенный для непрерывного регулирования расхода жидких и газообразных сред, а также пара в промышленных и гигиенических процессах. Поставляемый в сборе под артикулом 20045572, клапан оснащен фланцевым присоединением DN 10 по стандарту DIN EN 1092-1 PN 25, номинальным диаметром корпуса 15 мм и диаметром седла 6 мм с пропускной способностью Kv 1,25 м³/ч и равнопроцентной характеристикой. Работая с функцией управления A (нормально закрыт усилием пружины), клапан направляет поток под седло, что предотвращает гидравлические удары и обеспечивает стабильное регулирование при давлении среды от 0,00 до 16,00 бар(изб) и температуре от -10 °C до +185 °C.

Корпус клапана выполнен из нержавеющей стали 316L / CF3M, параболический регулирующий конус из стали 1.4571, а уплотнение штока оснащено самоподжимающимся сальниковым узлом с подпружиненными V-образными манжетами из PTFE. Контактирующие со средой материалы сертифицированы на соответствие регламенту EC 1935/2004 и санитарным нормам FDA. Конструкция серии ELEMENT обеспечивает монтаж цифровых позиционеров и технологических контроллеров с внутренними воздушными каналами без внешних импульсных трубок.

Технический профиль: Артикул 20045572

Параметр	Значение
Модель и артикул	Type 2301 / Артикул 20045572
Присоединение к трубопроводу	Фланец DIN EN 1092-1 / DN 10 (отливка корпуса DN 15)
Номинальное давление фланца	PN 25
Диаметр седла (проходной диаметр)	6 мм
Пропускная способность (Kv, вода)	1,25 м³/ч
Характеристика регулирования	Равнопроцентная, теоретический диапазон 50:1
Функция управления	Функция управления A (CF A, нормально закрыт пружиной, НЗ)
Направление движения среды	Под седло (поток на открытие)
Рабочее давление среды	от 0,00 до 16,00 бар(изб)
Давление управляющего воздуха	от 5,5 до 7,0 бар(изб)
Температура рабочей среды	от -10 °C до +185 °C
Температура окружающей среды	от -10 °C до +100 °C (предел привода)
Материал корпуса	Нержавеющая сталь 316L / CF3M
Материал уплотнения седла	Нержавеющая сталь 1.4571 (Класс утечки IV / III по DIN EN 60534-4)
Уплотнение штока	Наполненный PTFE, V-образные кольца с компенсацией
Размер и материал привода	70 мм (Размер M) / крышка PPS, корпус сталь 1.4561
Интерфейс управляющего воздуха	Интерфейс ELEMENT, цанга 6 мм
Гигиенические стандарты	Регламент EC 1935/2004, соответствие нормам FDA
Процедуры очистки	Пригоден для безразборной мойки CIP и стерилизации паром SIP

Конструкция и принцип действия

Клапан Type 2301 сочетает полнопроходную геометрию седельного клапана с оптимизированной проточной частью, снижающей турбулентность среды. Параболический конус перемещается поступательно в прецизионной направляющей втулке, изменяя проходное сечение между конусом и вкручиваемым седлом. Седло зафиксировано на резьбе внутри корпуса, что обеспечивает замену или смену типоразмера плунжерной пары.

В исходном положении (функция управления A) блок механических пружин опускает шток вниз, прижимая металлический регулирующий конус к седлу и обеспечивая отсечку потока. При подаче управляющего воздуха под давлением 5,5–7,0 бар в порт 1 поршень перемещается вверх, сжимая пружины и открывая клапан на требуемую величину хода.

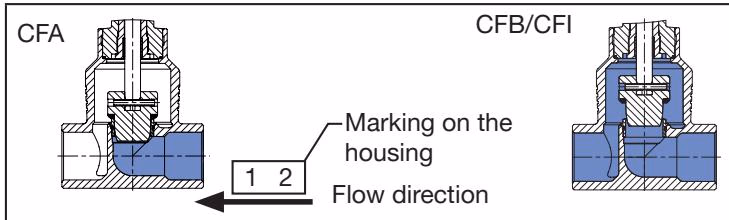

Поток среды направлен строго под седло. Давление среды оказывает открывающее усилие на конус, что исключает гидравлический удар при закрытии и гарантирует плавное и стабильное позиционирование во всем рабочем диапазоне.

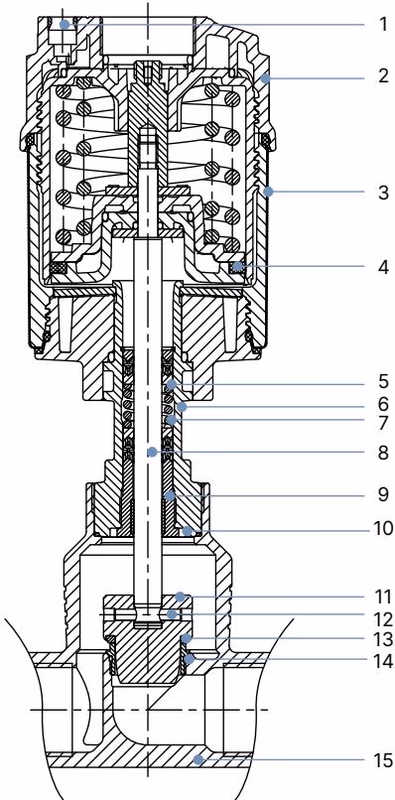

Спецификация материалов деталей

Поз.	Наименование детали	Материал
1	Штуцеры управляющего воздуха	Цанговый фитинг PP (полипропилен)
2	Крышка привода	PPS (полифениленсульфид)
3	Корпус привода	Нержавеющая сталь 1.4561 (316Ti)
4	Уплотнение поршня	FKM
5	Пружина	Нержавеющая сталь 1.4310
6	Трубка штока	Нержавеющая сталь CF3M
7	Сальниковый узел	V-образные кольца PTFE с компенсацией пружиной
8	Шток	Нержавеющая сталь 1.4401 (316) / 1.4404 (316L)
9	Направляющая штока	Нержавеющая сталь 1.4404 (316L), наполнена PTFE
10	Уплотнение корпуса	Графит или PTFE
11	Регулирующий конус	Нержавеющая сталь 1.4571 (опционально закаленная)
12	Пружинный штифт	Нержавеющая сталь 1.4310
13	Уплотнение седла	Нержавеющая сталь 1.4571
14	Седло с кольцом O-ring	Нержавеющая сталь 1.4571 / EPDM
15	Корпус клапана	Нержавеющая сталь 316L / CF3M

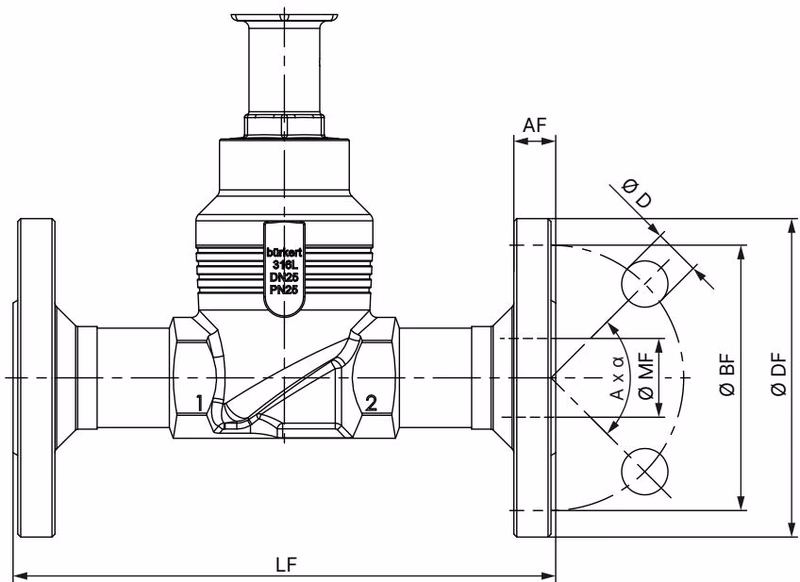

Габаритные размеры фланцевого корпуса DN 10

Модель 20045572 оснащена фланцевым интерфейсом DIN EN 1092-1 PN 25 с монтажной строительной длиной по DIN EN 558-1 ряд 1 (FTF 1). Значения приведены в миллиметрах:

Размеры фланцевого присоединения (DIN EN 1092-1 PN 25)

Диаметр DN	Внешний ∅ DF [мм]	Длина LF [мм]	Диаметр ∅ BF [мм]	Толщина AF [мм]	Диаметр отверстий ∅ D [мм]	Число и угол (A x α)	Внутренний ∅ MF [мм]
DN 10	90	130	60	16	14	4 × 90°	13,6
DN 15	95	130	65	16	14	4 × 90°	18,1

Габариты привода (Continuous ELEMENT Type 2301)

Диаметр DN	Размер привода ∅	Внешний ∅ A [мм]	Высота H [мм]	Высота с Type 8692 / 8693 [мм]	Высота с Type 8694 / 8696 [мм]	Высота с Type 8792 / 8793 [мм]
DN 10	70 (Размер M)	91	239	383	342	342

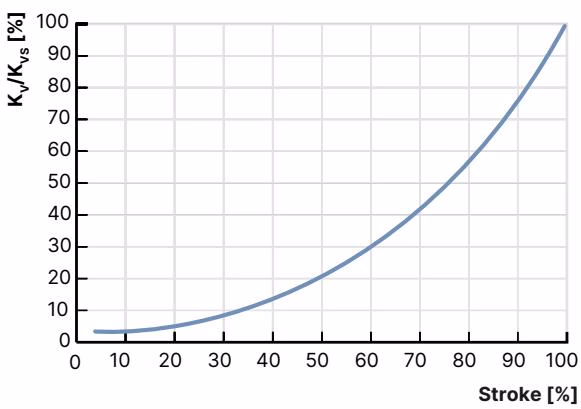

Гидравлические характеристики и кривая расхода

Параболический профиль конуса 6 мм обеспечивает равнопроцентную характеристику регулирования по стандарту DIN EN 60534-2-4 с динамическим диапазоном регулирования 50:1. Использование привода диаметром 70 мм обеспечивает улучшенное качество позиционирования по сравнению с приводами 50 мм, обеспечивая соответствие допускам даже при ходе штока от 10%.

Распределение значений Kv по ходу штока (Вода, DIN EN 60534-2-4)

Седло [мм]	Ход 5%	Ход 10%	Ход 20%	Ход 30%	Ход 40%	Ход 50%	Ход 60%	Ход 70%	Ход 80%	Ход 90%	Ход 100% (Kvs)
6 мм	0,019 м³/ч	0,026 м³/ч	0,046 м³/ч	0,072 м³/ч	0,11 м³/ч	0,17 м³/ч	0,25 м³/ч	0,39 м³/ч	0,57 м³/ч	0,85 м³/ч	1,25 м³/ч

Зависимость допустимого рабочего давления от температуры (DIN EN 12516-1 / PN 25)

Температура среды	Допустимое давление среды (PN 25)
от -10 °C до +50 °C	25,0 бар
+100 °C	24,5 бар
+150 °C	22,4 бар
+185 °C (Максимум для 20045572)	~21,0 бар (Лимит артикула 16,0 бар)
+200 °C	20,3 бар
+230 °C	19,0 бар

Гигиенические требования и пищевые стандарты

Все контактирующие с рабочей средой детали модели 20045572 сертифицированы на соответствие европейскому регламенту EC 1935/2004 и американским стандартам FDA. Клапан выдерживает процессы безразборной мойки CIP и циклы стерилизации острым паром SIP до температуры +185 °C.

Интеграция с блоками управления и позиционерами

Клапан Type 2301 образует регулирующую систему Continuous ELEMENT (Type 8802-GD) при прямом монтаже позиционеров и контроллеров Burkert:

• Type 8692 / 8693 TopControl: Интеллектуальный позиционер или процесс-контроллер с графическим экраном, сенсорной клавиатурой, автоматической калибровкой TUNE, диагностикой арматуры и поддержкой шин PROFIBUS DPV1, PROFINET, EtherNet/IP, Modbus TCP, büS.
• Type 8694 / 8696 TopControl BASIC: Компактные цифровые позиционеры с настройкой DIP-переключателями и кнопками, доступные с интерфейсами AS-Interface и IO-Link.
• Type 8792 / 8793 SideCONTROL Remote: Выносные позиционеры и контроллеры процессов, подключаемые к бесконтактному датчику перемещения Type 8798.

Пневматические каналы проходят внутри интерфейса привода ELEMENT, защищая воздушные порты от воздействия агрессивной окружающей атмосферы.

Инструкции по монтажу, пусконаладке и обслуживанию

Требования безопасности

• Перед началом любых монтажных или демонтажных работ сбросьте давление и полностью удалите среду из технологического трубопровода и пневмолиний.
• Пневматический привод содержит мощные пружины под предварительным сжатием. Категорически запрещается разбирать или вскрывать корпус привода.
• Давление управляющего воздуха должно составлять от 5,5 до 7,0 бар(изб). Воздух должен соответствовать требованиям DIN ISO 8573-1: Класс 3 (по воде) и Класс 5 (по содержанию твердых частиц и масел).

Порядок монтажа

1. Подготовка трубопровода: Тщательно промойте трубопровод перед установкой фланцев DN 10 для удаления металлической стружки, окалины и механических включений.
2. Положение установки: Рекомендуется монтаж приводом вертикально вверх. Стрелка на корпусе клапана должна строго совпадать с направлением потока среды (поток под седло).
3. Поворот привода на 360°: Для удобства подвода кабелей и воздуха привод можно разворачивать на 360°. Подайте давление 5 бар в порт 1 для открытия клапана, зафиксируйте лыски переходного штуцера рожковым ключом и поверните шестигранник привода против часовой стрелки (вид снизу).
4. Момент затяжки корпуса: При сборке переходного штуцера с корпусом DN 10 / DN 15 затяните резьбовое соединение рожковым ключом с моментом 45 ± 3 Н·м.

Пусконаладка и сервисное обслуживание

• После монтажа блока управления выполните процедуру автокалибровки X.TUNE, которая автоматически определит крайние положения и настроит оптимальные параметры ПИД-регулятора.
• Регулярно осматривайте контрольное отверстие утечки сальника на трубе привода. Появление среды свидетельствует об износе уплотнительных манжет PTFE и необходимости замены сальникового ремкомплекта.
