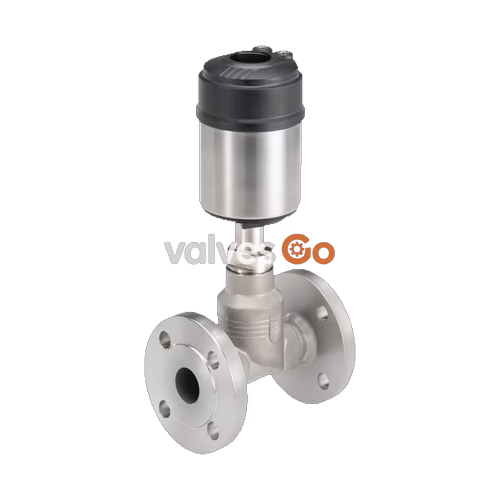

Бюркерт BURKERT 20045709 (Type 2301) представляет собой пневматический привод регулирующего седельного клапана, предназначенный для установки на корпус DN 15 с диаметром седла 8 мм. Узел функционирует в режиме управляющей функции A (нормально закрыт усилием пружины) с направлением потока под седло для регулирования нейтральных и агрессивных жидкостей, газов и пара. Конструкция включает крышку привода из полифениленсульфида (PPS), гильзу из нержавеющей стали 1.4561, самоподжимающееся шевронное уплотнение шпинделя из PTFE с пружинной компенсацией и параболический регулирующий плунжер из нержавеющей стали 1.4571 с равнопроцентной характеристикой. Модель обеспечивает регулирование при рабочем давлении от 0 до 16 бар и температуре среды от -10 °C до +185 °C. Узел оснащен интерфейсом ELEMENT (6 мм) для прямого монтажа управляющих блоков, соответствует требованиям FDA и Регламента EC 1935/2004 по контакту с пищевыми продуктами и поддерживает процедуры очистки CIP и стерилизации паром SIP.

Технические характеристики

Параметр спецификации	Значение
Артикул (SKU)	20045709
Серия клапана	2301 Continuous ELEMENT
Тип конструкции	Пневмопривод с регулирующим плунжером для седельного клапана
Номинальный диаметр корпуса (DN)	15 мм (NPS 1/2)
Номинальный диаметр седла	8 мм
Управляющая функция	Функция A (нормально закрыт усилием пружины)
Направление потока	Под седло (на открытие)
Рабочее давление среды	0...16 бар(изб.)
Давление управляющего воздуха	5,5...7 бар(изб.)
Температура рабочей среды	-10 °C...+185 °C
Температура окружающей среды	-10 °C...+100 °C
Материал уплотнения седла	Нержавеющая сталь 1.4571
Материал и профиль плунжера	Нержавеющая сталь 1.4571 (равнопроцентный параболический)
Коэффициент расхода ($K_{vs}$)	2,1 м³/ч
Теоретический диапазон регулирования	50:1
Класс герметичности затвора	Класс IV по DIN EN 60534-4:2006
Интерфейс подключения воздуха	ELEMENT (диаметр 6 мм)
Качество управляющего воздуха	Приборный воздух по DIN ISO 8573-1 (Класс 3 по воде, Класс 5 по маслу/пыли)
Степень защиты корпуса	IP65 / IP67
Возможности санобработки	CIP мойка, SIP стерилизация паром
Пищевые сертификаты	Декларация о соответствии EC 1935/2004 и стандартам FDA

Спецификация материалов

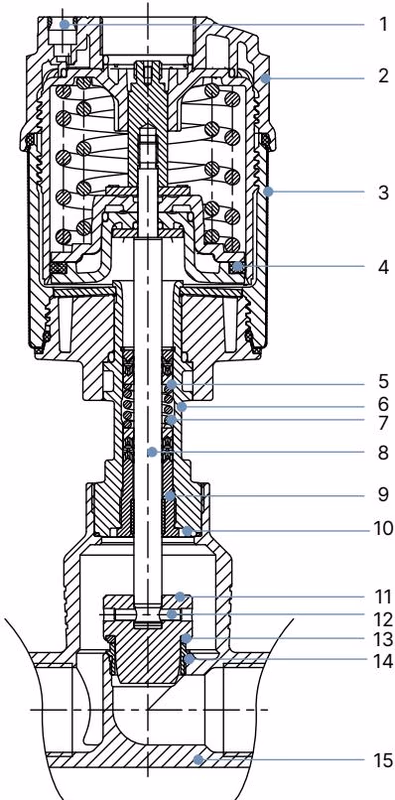

В конструкции привода и проточной части ELEMENT Type 2301 применены промышленные коррозионно-стойкие материалы:

№	Деталь клапана	Спецификация материала
1	Штуцеры управляющего воздуха	Цанговое соединение PP
2	Крышка привода	PPS (полифениленсульфид)
3	Корпус привода	Нержавеющая сталь 1.4561 (316Ti)
4	Уплотнение поршня	FKM
5	Пружина	Нержавеющая сталь 1.4310
6	Трубка штока	Нержавеющая сталь CF3M
7	Сальниковое уплотнение	Шевронные манжеты PTFE (с наполнителем), с пружинной компенсацией
8	Шпиндель	Нержавеющая сталь 1.4401 (316) / 1.4404 (316L)
9	Направляющая шпинделя	Нержавеющая сталь 1.4404 (316L), с наполнением PTFE
10	Уплотнение корпуса	Графит или PTFE
11	Регулирующий плунжер	Нержавеющая сталь 1.4571 (опционально упрочненная)
12	Цилиндрический штифт	Нержавеющая сталь 1.4310
13	Уплотнение седла	Нержавеющая сталь 1.4571 (класс IV)
14	Ввертное седло с кольцом	Нержавеющая сталь 1.4571, EPDM
15	Корпус клапана	Нержавеющая сталь 316L / CF3M

Гидравлические данные и характеристики потока

Параболический профиль плунжера формирует равнопроцентную характеристику расхода согласно стандарту DIN EN 60534-2-4 с теоретическим диапазоном регулирования 50:1. Значение $K_{vR}$ нормируется при ходе 10% для седел диаметром ≤ 10 мм.

Для артикула 20045709 (корпус DN 15, диаметр седла 8 мм) пропускная способность воды в зависимости от хода штока составляет:

Ход штока (%)	Значение расхода $K_v$ по воде (м³/ч)
5%	0,070
10%	0,080
20%	0,11
30%	0,13
40%	0,19
50%	0,27
60%	0,43
70%	0,63
80%	0,95
90%	1,6
100% ($K_{vs}$)	2,1

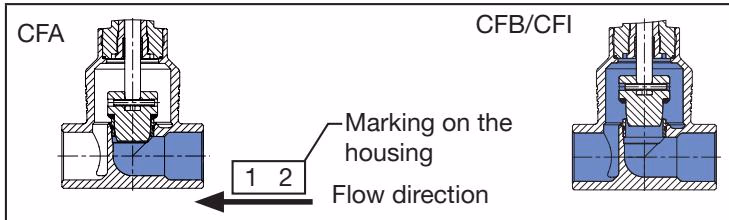

Направление потока среды

Поток среды подается строго под седло клапана (на открытие). При управляющей функции A закрытие осуществляется усилием пружин против давления потока. Давление среды под плунжером способствует открытию при подаче управляющего воздуха в привод.

Размеры привода и интерфейсы

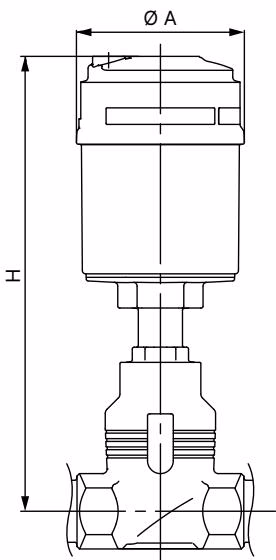

Габаритные размеры системы Type 2301 с корпусом DN 15 определяются размером используемого пневмопривода и установленным блоком автоматизации:

Диаметр DN	Размер привода ∅	Диаметр привода ∅ A (мм)	Базовая высота привода H (мм)	Высота с блоком Type 8692 / 8693 (мм)	Высота с блоком Type 8694 / 8696 (мм)	Высота с блоком Type 8792 / 8793 (мм)
DN 15 (NPS 1/2)	50 мм (D)	64,5	226	—	329	—
DN 15 (NPS 1/2)	70 мм (M)	91,0	239	383	342	342

Стандартные исполнения присоединений корпусов серии Type 2301 включают:

• Фланцевое соединение: DIN EN 1092-1 PN 25, ANSI B16.5 Class 150, JIS 10K
• Резьбовое соединение: G (DIN ISO 228-1), NPT (ASME B1.20.1), RC (ISO 7-1)
• Под приварку: DIN EN ISO 1127 / ISO 4200, DIN 11850-2 / DIN 11866 ряд A, ASME BPE / DIN 11866 ряд C, SMS 3008
• Кламповое соединение: DIN 32676 ряд A/B, ASME BPE

Совместимые блоки управления

Клапан Type 2301 компонуется с позиционерами и контроллерами Bürkert серии ELEMENT в единую систему регулирования Type 8802-GD без внешних пневматических трубок:

• Позиционер TopControl Type 8692: Электропневматический позиционер с графическим дисплеем, бесконтактным датчиком перемещения, функциями диагностики и интерфейсами полевой шины (PROFIBUS DPV1, PROFINET, EtherNet/IP, Modbus TCP, büS).
• Технологический контроллер TopControl Type 8693: Интеллектуальный процесс-контроллер с функцией TUNE, ПИД-регулированием и мониторингом состояния клапана.
• Позиционер TopControl BASIC Type 8694 / Type 8696: Компактный позиционер с настройкой через DIP-переключатели и клавиши, с поддержкой IO-Link, AS-Interface и büS.
• Дистанционный позиционер SideCONTROL Remote Type 8792 / Type 8793 / Type 8791: Исполнения для раздельного монтажа с внешним датчиком положения Type 8798 при ограниченном монтажном пространстве.

Монтаж, ввод в эксплуатацию и техническое обслуживание

Пневматическое подключение

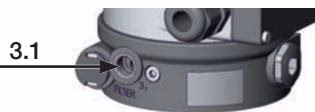

• Подключение управляющего воздуха (по DIN ISO 8573-1: класс 3 по влажности, класс 5 по маслам и пыли) выполняется к порту 1 (давление 3–7 бар; для гарантированного запирания 5,5–7 бар).
• Стандартные размеры шлангов: 6/4 мм или 1/4".
• При эксплуатации в агрессивных средах сброс воздуха из портов 3 и 3.1 отводится шлангами в нейтральную зону.

Механическая установка и моменты затяжки

Узел соединения	Инструмент и крепление	Момент затяжки
Соединение корпуса и штуцера привода (DN 10 / DN 15)	Рожковый ключ на лысках ниппеля	45 ± 3 Нм
Боковые винты фиксации блока управления	Винты с внутренним шестигранником (2 шт.)	Макс. 1,5 Нм

Предотвращение повреждения седла и плунжера

При монтаже, демонтаже или повороте привода клапан должен обязательно находиться в открытом положении. Для функции A подайте давление 5 бар в канал 1 перед затягиванием или ослаблением резьбы корпуса.

Выравнивание ориентации привода

Корпус привода плавно поворачивается на 360° для удобного подвода коммуникаций. Удерживая лыски ниппеля рожковым ключом, поверните привод против часовой стрелки (вид снизу). Применение трубных ключей не допускается.

Пусконаладка и сервис

• После завершения монтажа выполните функцию X.TUNE на блоке управления для автоматической калибровки крайних положений и параметров ПИД-контура.
• Выполняйте ежегодный визуальный осмотр при стандартных условиях эксплуатации.

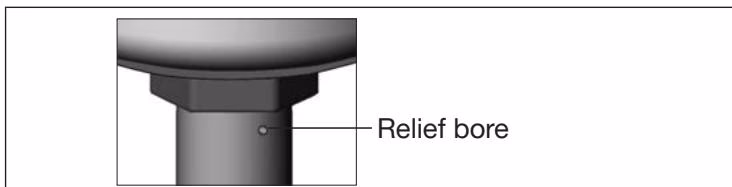

• Регулярно осматривайте контрольное отверстие утечки на шейке штока для раннего выявления износа сальникового уплотнения.

Указания по безопасности и взрывоопасные зоны

Опасность высокого давления

Перед отсоединением трубопроводов или демонтажем привода сбросьте давление и полностью слейте среду из системы. Внутри привода установлена предварительно сжатая пружина; вскрывать гильзу привода категорически запрещается.

Требования для взрывоопасных зон (Код PX51)

При заказе с кодом опции PX51 изделие соответствует требованиям оборудования Категории 2 стандартов ATEX/IECEx для Зон 1/21 и 2/22 (EPS 18 ATEX 2 008 X / IECEx EPS 18.0007 X: Ex h IIC T4...T2 Gb / Ex h IIIC T135 °C...T300 °C Db):

• Привод и металлический корпус клапана должны быть надежно заземлены для стекания статического заряда.
• Очистку наружных поверхностей разрешается выполнять только влажной или антистатической тканью.
• Допустимые температуры среды: T4 до +125 °C, T3 до +185 °C, T2 до +285 °C (с учетом эксплуатационных пределов используемых уплотнений).
