Бюркерт (BURKERT) Тип 3320 электромоторный 2/2-ходовой наклонный клапан работает как запорный клапан для задач перекрытия потока в сложных условиях эксплуатации. Электромоторный привод оснащен шарико-винтовой передачей, которая перемещает поворотную пластину со скоростью до 6 мм/с, практически мгновенно реагируя на сигналы процесса. Клапан обеспечивает безопасное положение с помощью опционального накопителя энергии SAFEPOS в случае отключения питания. Закрытая конструкция и алюминиевый корпус привода с порошковым покрытием обеспечивают степень защиты IP65/IP67 и NEMA 4X, гарантируя устойчивость к ударам и вибрации. Клапан использует саморегулирующийся сальник со сменными V-образными уплотнениями для максимального увеличения срока службы и герметичности. Совместимый с полевой шиной Тип 3320 поддерживает EtherNet/IP, PROFINET, Modbus TCP и EtherCAT для мониторинга процесса и диагностики клапана.

Общие технические данные

Размеры привода

• AG2: Размер привода 2 с номинальным усилием 1300 или 2500 Н для размера седла 15...50.
• AG3: Размер привода 3 с номинальным усилием 7700 или 10000 Н для размера седла 40...80.

Характеристики продукта	Спецификация
Конструкция	Наклонный запорный клапан
Номинальный диаметр	DN 15...DN 80, NPS 1/2...3
Безопасное положение (сбой питания)	С накопителем энергии SAFEPOS: открыто, закрыто или свободно программируемое. Без: блокировка в последнем положении
Направление потока	Против направления закрытия (под седло)
Рабочее давление	0...25 бар(изб.). Вакуумное исполнение: -0.9 бар(изб.)
Номинальное давление	PN 25 (DIN EN 1333), Class 150 (DIN EN 1759)
Утечка в седле	Класс герметичности A (DIN EN 12266-1), уплотнение седла PTFE и PEEK, тестовая среда - воздух
Значение Kv	5.0...140 м³/ч
Время закрытия	AG2: 2.3...6.6 с. AG3: 8.7 с
Скорость перемещения	6 мм/с (AG2 1300 Н), 4 мм/с (AG2 2500 Н), 3 мм/с (AG3 7700/10000 Н)
Рабочее напряжение	24 В пост. тока ± 10 % (максимальная остаточная пульсация 10 %)
Рабочий ток	AG2: макс. 3 А. AG3: макс. 5 А (включая ток зарядки SAFEPOS)
Рабочий цикл	100 %
Полевая шина (цифровая)	Системная шина Bürkert (büS), CANopen, EtherNet/IP, PROFINET, Modbus TCP, EtherCAT
Рабочая среда	Пар, нейтральные газы, вода, спирты, масла, топливо, гидравлические жидкости, растворы солей, щелочи, органические растворители, кислород (опция)
Температура среды	-40...+ 230 °C
Температура окружающей среды	-25...+ 65 °C (без дополнительных модулей)
Степень защиты	IP65/IP67 (DIN EN 60529), NEMA 4X

Сертификаты и соответствие

• Взрывозащита: ATEX (II 3G Ex ec IIC T4 Gc, II 3D Ex tc IIIC T135 °C Dc) и IECEx.
• Северная Америка: Приводы внесены в список UL для США и Канады (UL 61010-1).
• Питьевая вода: Материалы соответствуют принципам оценки UBA (TrinkwasserV) до +85 °C.
• Продукты питания и напитки/Гигиена: Свод федеральных правил FDA, USP, Регламент EC 1935/2004, Стандарты GB для пищевых продуктов Китая.
• Прочее: Пригодность для кислорода (до 25 бар(изб.) и +60 °C), TA Luft.

Материалы

Материалы привода

Компонент	Материал AG2	Материал AG3
Глухая крышка/корпус шлюза	PPS (стандарт), нержавеющая сталь 1.4301 (ATEX/IECEx)	PPS (стандарт), нержавеющая сталь 1.4301 (ATEX/IECEx)
Крышка привода	PPS	PC
Уплотнение	EPDM	EPDM
Корпус привода	Алюминий с порошковым покрытием	Алюминий с порошковым покрытием
Основание привода	PPS	Нержавеющая сталь 1.4308

Материалы корпуса клапана

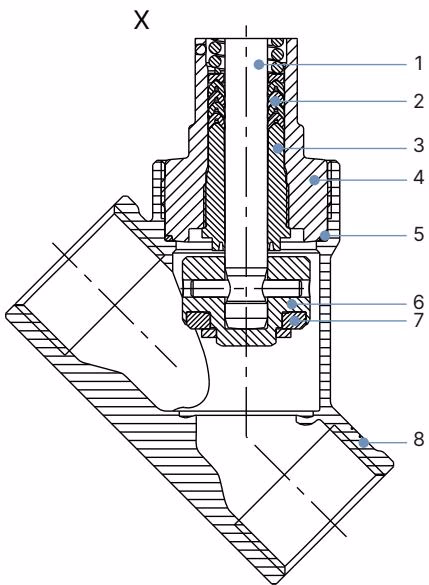

№	Компонент	Материал
1	Шпиндель	Нержавеющая сталь 1.4401 (316) / 1.4404 (316L)
2	Уплотнение шпинделя	V-образные уплотнения PTFE (наполненные) с пружинной компенсацией
3	Направляющая шпинделя	PEEK или нержавеющая сталь 1.4404 (316L)
4	Трубка сальника	Нержавеющая сталь 1.4401 (316)
5	Уплотнение корпуса клапана	Графит или PTFE
6	Поворотная пластина	Нержавеющая сталь 1.4401 (316) / 1.4404 (316L)
7	Уплотнение седла клапана	Уплотнительная шайба PTFE или PEEK
8	Корпус клапана	Нержавеющая сталь CF3M

Размеры

Размеры привода

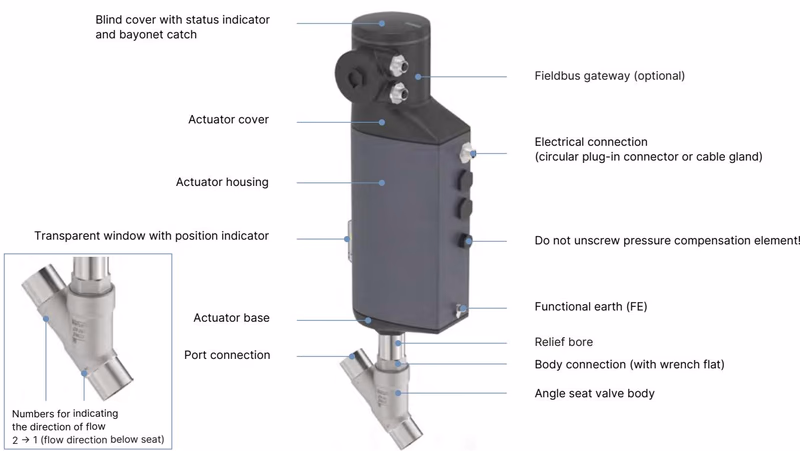

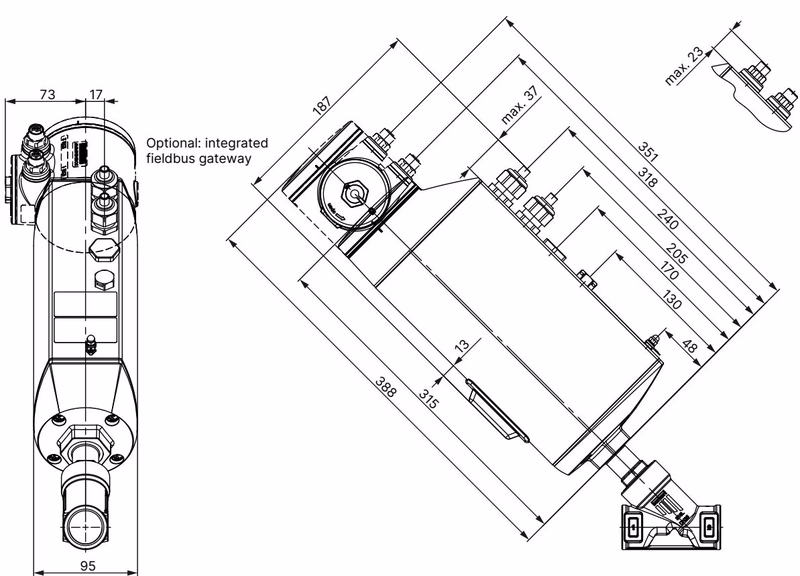

Привод AG2

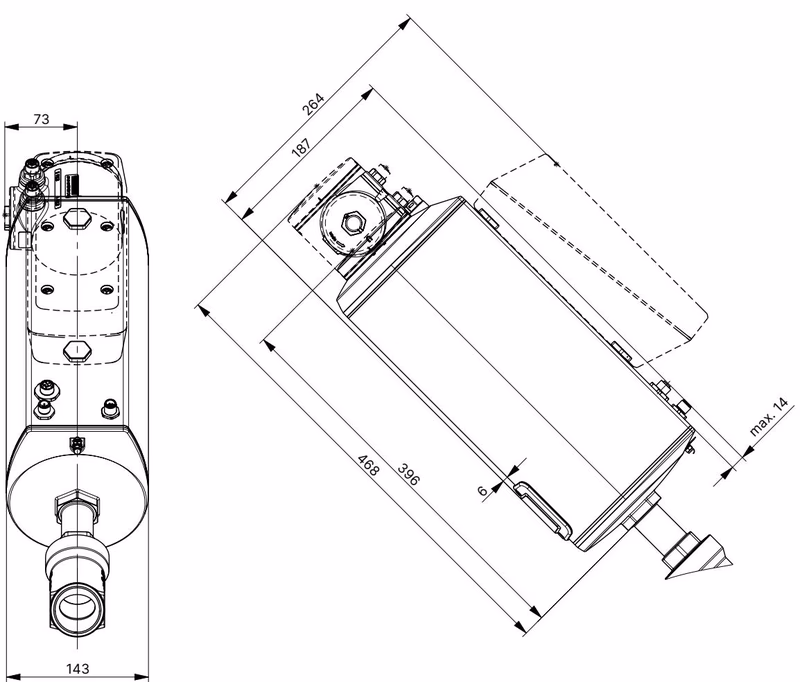

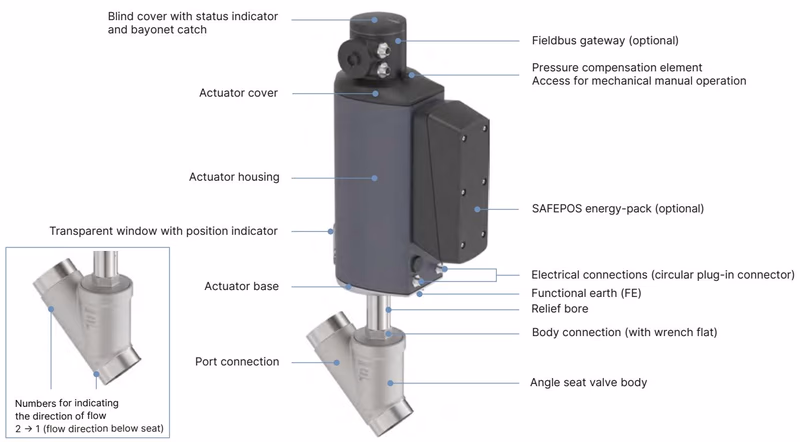

Привод AG3

Соединения корпуса

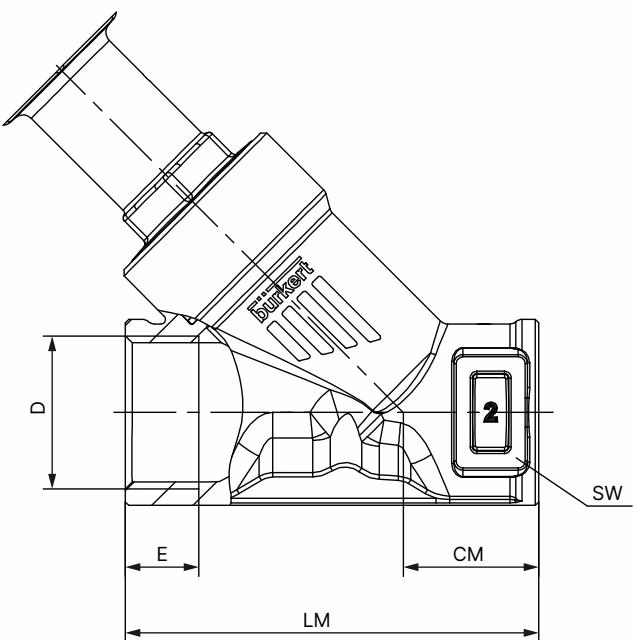

Резьбовое соединение

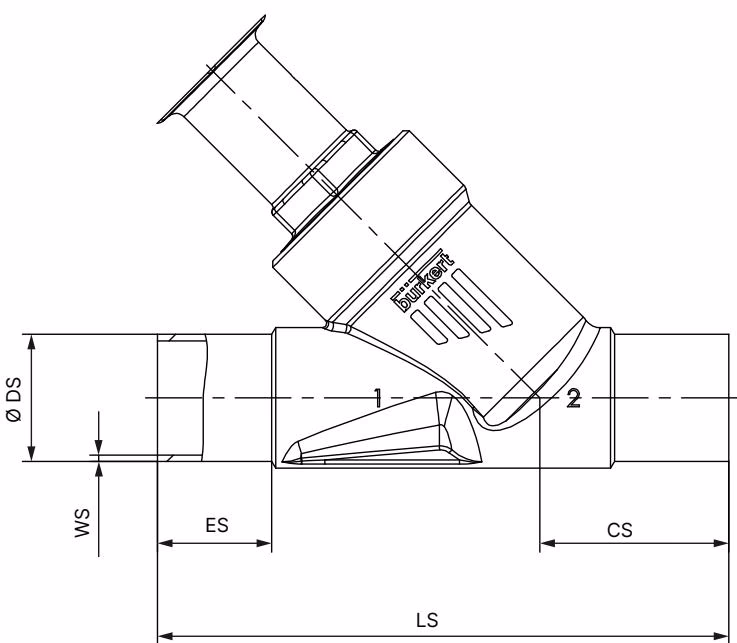

Приварное соединение

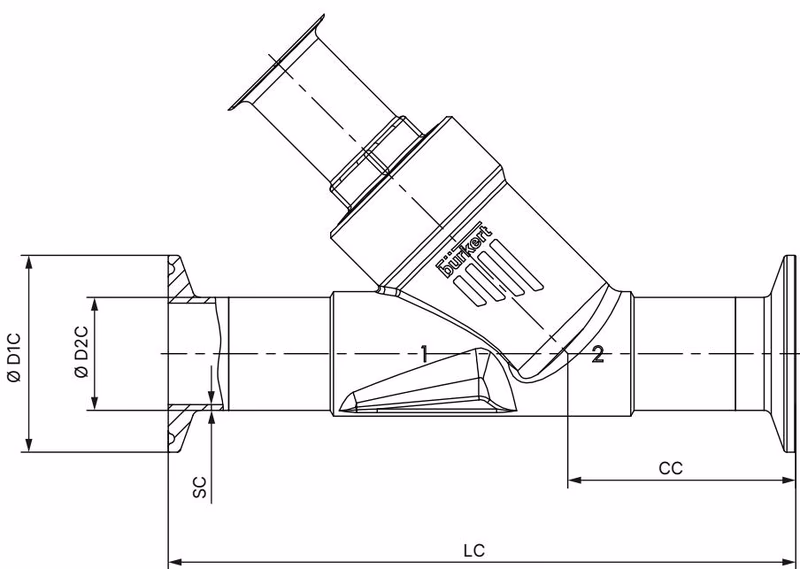

Кламповое соединение

Рабочие характеристики

Гидравлические данные (поток под седло)

DN	NPS	Усилие привода [Н]	Макс. рабочее давление [бар(изб.)]	Значение Kv вода [м³/ч] (Приварное ISO 4200)
15	1/2	1300	25	5.4
20	3/4	1300	11	11
25	1	1300	20	20
32	1 1/4	1300 / 2500	16 / 25	32
40	1 1/2	1300 / 2500 / 7700	10 / 18 / 25	47
50	2	1300 / 2500 / 7700	6 / 10 / 25	62
65	2 1/2	10000	25	91
80	3	10000	17	140

Эксплуатационные ограничения для уплотнения седла

PTFE используется для максимальной температуры среды +130 °C. Если максимальная температура среды временно или постоянно превышает +130 °C, подходящим материалом уплотнения является PEEK.

Конструкция продукта и сборка

• Механическое ручное управление: Расположено под глухой крышкой (AG2) или элементом компенсации давления (AG3). Обеспечивает возможность управления приводом при сбое питания.
• Электрическое ручное управление: Осуществляется с помощью двух кнопок под глухой крышкой.
• Светодиодное кольцо 360°: Индицирует состояние устройства, конечное положение клапана и рабочее состояние.
• Механический индикатор положения: Показывает текущее положение клапана даже при отсутствии напряжения питания.
• Накопитель энергии SAFEPOS (опция): Снабжает привод энергией для перемещения клапана в безопасное положение при отключении питания. Полностью заряжается максимум за 120 секунд.

Обслуживание и ремонт

Опасность травмирования из-за высокого давления

Перед началом работ на системе или устройстве отключите давление и сбросьте давление в трубопроводах или опорожните их.

Опасность травмирования при использовании неподходящих инструментов

Для снятия привода с корпуса клапана используйте рожковый ключ, ни в коем случае не трубный ключ. Для замены сальника используйте специальный монтажный ключ, модифицированный торцевой ключ или рожковый ключ.

Снятие привода

При снятии привода с корпуса клапана убедитесь, что клапан находится в открытом положении. Регулирующий клапан можно открыть вручную электрическим или механическим способом. Не превышайте максимальный момент затяжки 2 Нм при использовании механического ручного управления.

Замена комплекта поворотной пластины

1. Обоприте поворотную пластину на цилиндрическую часть с помощью призмы.
2. Выбейте штифт с помощью подходящего пробойника (3 мм для диаметра шпинделя 10 мм; 5 мм для диаметра шпинделя 14 мм).
3. Снимите поворотную пластину.
4. Установите новую поворотную пластину на шпиндель, совместите отверстия и осторожно забейте штифт.

Установка привода

Смажьте наружную резьбу соединения корпуса (например, пастой Klüber UH1 96-402). Навинтите привод на корпус клапана с помощью рожкового ключа.

Размер соединения корпуса клапана DN [мм]	Моменты затяжки [Нм]
13, 15	45 ±3
20	50 ±3
25	60 ±3
32, 40	65 ±3
50	70 ±3
65	100 ±3

Запуск X.TUNE

После установки привода запустите функцию X.TUNE, чтобы настроить позиционер на физический ход используемого исполнительного элемента. Никогда не запускайте X.TUNE под давлением среды.
