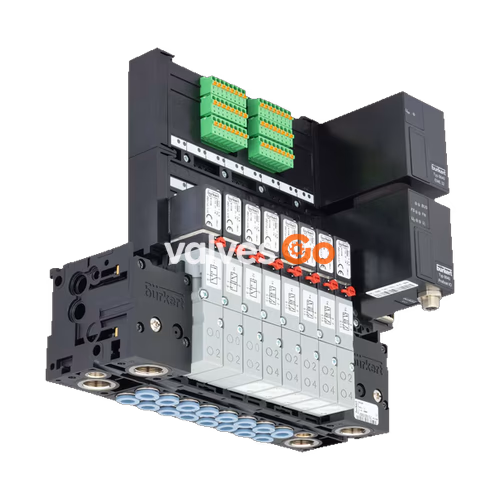

Модульный пневмоостров Бюркерт (BURKERT) Type 8640 предназначен для управления нейтральными средами и сжатым воздухом. Конфигурация для артикула 20047275 включает 8 секций с шириной станции 19 мм, порт давления G 1/4 и рабочие порты D6. Устройство работает в диапазоне номинального давления от 2 до 8 бар и поддерживает температуру среды от 0 °C до 50 °C. Пневмоостров предназначен для монтажа на DIN-рейку и имеет степень защиты IP20 благодаря конфигурации с одиночной проводкой.

Конструкция и устройство

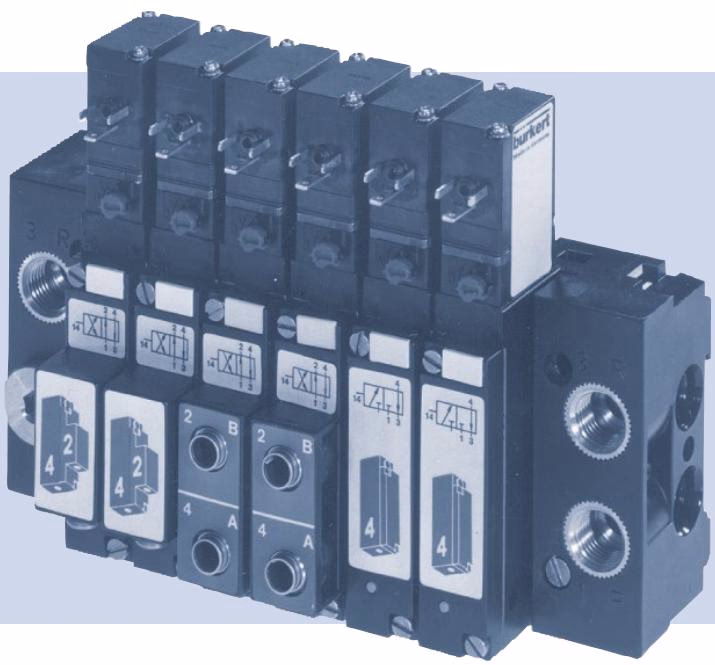

Пневмоостров объединяет электромагнитные клапаны Type 5470, которые состоят из 3/2-ходового пилотного клапана (Type 6106), корпуса клапана с мембраной, уплотнений седла и соединительных плит. Клапаны могут устанавливаться на модульные пневматические базовые рейки MP05 для формирования блоков клапанов. Рабочие порты 2 (B) / 4 (A), а также порты подачи и выхлопа 1 (P) / 3 (R) предназначены для пневматического подключения.

Ручное управление

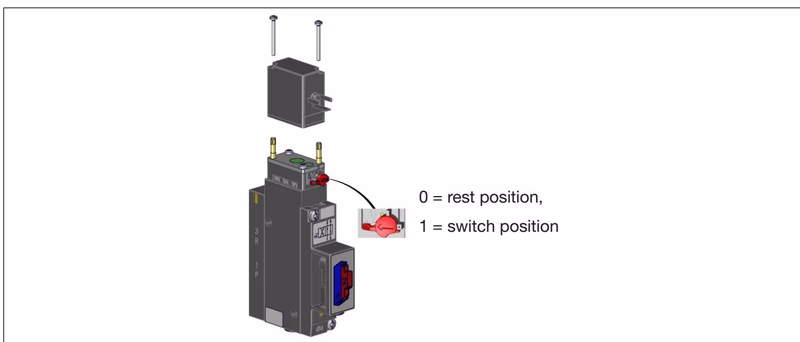

Для ручного управления клапаном нажмите на кнопку ручного дублера и поверните её на 90° по часовой стрелке до упора. Ручное управление фиксируется и не сбрасывается автоматически.

WARNING

Используйте ручное управление только при отключенном питании.

Функции контура

Функция контура	Описание
C (3/2-ходовой клапан)	В исходном положении порт давления 1 (P/NC) закрыт, рабочий порт 2 (A/OUT) открыт после порта 3 (R/NO).
D (3/2-ходовой клапан)	В исходном положении порт давления 1 (P/NO) открыт после рабочего порта 2 (B/OUT), порт 3 (R/NC) закрыт.
G (4/2-ходовой клапан)	В исходном положении порт давления 1 (P) открыт после рабочего порта 2 (A), рабочий порт 4 (B) открыт после порта 3 (R).

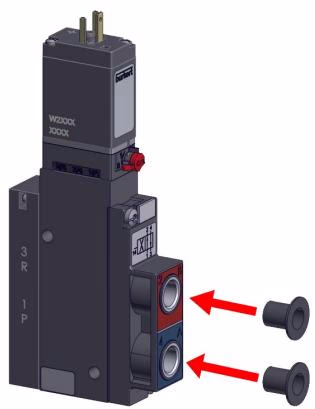

Для преобразования 4/2-ходового клапана в 3/2-ходовой закройте порт 2 или порт 4 заглушкой в зависимости от требуемой функции контура.

Условия эксплуатации

INFO

Пилотное давление для пневматического блока управления зависит от давления рабочей среды; оно должно составлять от 2 до 10 бар (не менее 70% от рабочего давления). Разность давлений между портами 1 и 3 должна быть не менее 2 бар. При температуре ниже 0 °C допускается использование только осушенного воздуха.

Параметр	Значение
Температура окружающей среды	-10 ... +55 °C
Температура среды	-10 ... +50 °C
Среда	Отфильтрованный сжатый воздух (размер частиц макс. 10 мкм), нейтральные газы (фильтрация 5 мкм)
Материал уплотнения	NBR
Диапазон рабочего давления	2 ... 10 бар

Монтаж

Установка блока клапанов

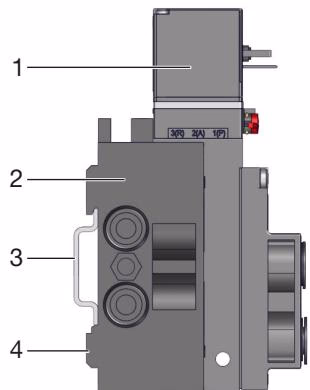

Блок клапанов может быть установлен на стандартную DIN-рейку (35 x 15 или 35 x 7.5 EN 50022) или непосредственно на стену с помощью винтов M4. Зацепите блок клапанов верхним пазом за стандартную рейку, защелкните нижние зажимные элементы на рейке и затяните винты.

Установка нескольких блоков

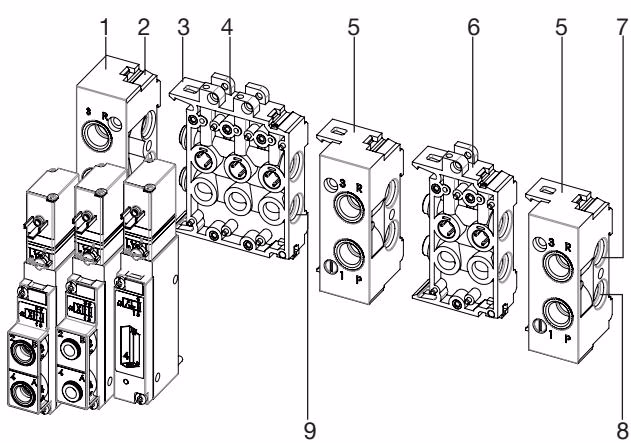

Начните установку с соединительного модуля слева. Вставьте нижние фиксирующие крючки присоединяемого модуля в фиксирующие пазы предыдущего модуля. Слегка нажмите на модуль вверх и зафиксируйте верхний крючок.

WARNING

Вставьте 3 уплотнительных кольца в углубление на задней стороне клапана и убедитесь в правильности установки уплотнения. Смятые уплотнительные кольца и профильные уплотнения приводят к негерметичности блоков. Закрепите каждый клапан на базовом модуле 2 винтами с рекомендуемым моментом затяжки 0,6 ±0,1 Нм.

Пневматическое подключение

Вставьте шланги в цанговые соединения электромагнитных клапанов до упора. Используйте тефлоновую ленту или эластомерное уплотнение для герметизации резьбовых соединений. Шланги должны иметь минимальную твердость 40 Shore D (согласно DIN 53505 или ISO 868) и быть отрезаны под прямым углом без заусенцев.

Техническое обслуживание и устранение неисправностей

Неисправность	Возможная причина	Способ устранения
Клапаны не переключаются	Нет рабочего напряжения или оно слишком низкое	Проверьте электрическое подключение. Убедитесь, что рабочее напряжение соответствует заводской табличке.
	Ручное управление не в нулевом положении	Верните ручное управление в нулевое положение.
	Недостаточное давление подачи	Обеспечьте подачу давления большого объема. Минимальное рабочее давление ≥ 2 бар.
Клапаны переключаются с задержкой или происходит сброс через выхлопные порты	Недостаточная вентиляция выхлопных каналов	Используйте глушители подходящего размера или расширительные баки. Очистите загрязненные глушители.
	Загрязнения или инородные тела в пилотном или пневматическом клапане	Подайте импульсное давление в выхлопные каналы для продувки загрязнений.
Негерметичность блоков клапанов	Отсутствуют или смяты уплотнительные кольца между модулями	Найдите утечку или отсутствующие уплотнения.
	Отсутствуют или неправильно установлены плоские уплотнения	Вставьте недостающие уплотнения или замените поврежденные.
