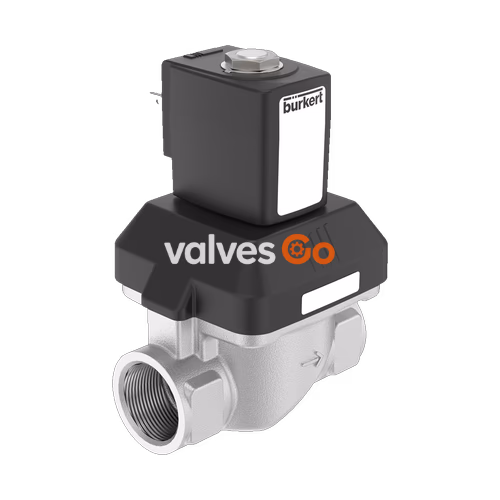

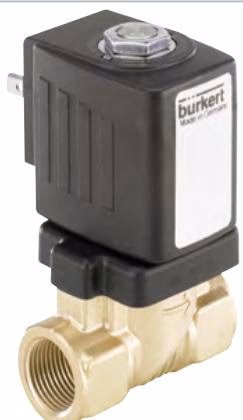

Бюркерт BURKERT (BURKERT) 333699 (тип 6213 EV) представляет собой электромагнитный 2/2-ходовой мембранный клапан с сервоуправлением и пружинным сопряжением мембраны, обеспечивающим открытие при нулевом перепаде давления (0 бар). Клапан изготовлен в корпусе из нержавеющей стали 1.4408 с внутренней резьбой NPT 1 и уплотнениями из EPDM, обеспечивая пропускную способность по воде (Kv) 11 м³/ч и по газу (QNn) 11 900 л/мин в диапазоне рабочего давления от 0,00 до 10,00 бар.

Клапан 333699 рассчитан на рабочее напряжение 230–240 В AC (50/60 Гц) и оснащен двухобмоточной энергосберегающей катушкой Kick and Drop (размер K, ширина 42 мм). Встроенная электроника формирует кратковременный пусковой импульс мощностью 85 Вт длительностью около 500 мс для быстрого втягивания сердечника, после чего автоматически снижает потребление до уровня удержания 8,5 Вт в холодном и 7 Вт в нагретом состоянии, снижая нагрев и энергопотребление.

Функция клапана

Артикул 333699 имеет функцию действия A (CF A). Это сервоуправляемый 2/2-ходовой электромагнитный клапан, находящийся в закрытом положении при отсутствии управляющего напряжения (нормально закрытый, входной порт 1 P/NC).

Обозначение функции	Описание
CF A	2/2-ходовой электромагнитный клапан с сервоуправлением, нормально закрытый

Технические характеристики

Параметр	Значение
Модель / Артикул	Тип 6213 EV / 333699
Функция действия	A (нормально закрытый, 2/2-ходовой)
Номинальный диаметр (DN)	DN 25 (25,00 мм / 1 дюйм)
Присоединение к трубопроводу	Внутренняя резьба NPT 1 (глубина резьбы F2 = 16,8 мм)
Монтажная длина (L)	95 мм
Диапазон рабочего давления	0,00 бар - 10,00 бар (PN 10)
Коэффициент расхода воды Kv	11 м³/ч (измерено при +20 °C, давлении на входе 1 бар, свободный слив)
Коэффициент расхода газа QNn	11 900 л/мин
Сечение пилотного канала	1,4 мм
Материал корпуса	Нержавеющая сталь 1.4408
Материал уплотнений	EPDM (седловое и внешние уплотнения)
Температура рабочей среды	от -30 °C до +100 °C (с эпоксидной катушкой)
Температура окружающей среды	от -40 °C до +55 °C
Максимальная вязкость среды	21 мм²/с
Рабочее напряжение и частота	230 В - 240 В AC, 50/60 Гц (допуск по напряжению ±10%)
Технология катушки	Kick and Drop с двухобмоточной электроникой (код CZ05)
Размер / ширина катушки	Размер K / 42 мм
Потребляемая мощность	Пусковая (ок. 500 мс): 85 Вт; Холодное удержание: 8,5 Вт; Горячее: 7 Вт
Продолжительность включения	100% ED непрерывный режим (не более 6 переключений/мин для KD катушки)
Электрическое подключение	Разъем Form A по DIN EN 175301-803 (кабельная вилка включена в поставку)
Степень защиты корпуса	IP65 (с кабельной вилкой тип 2518), NEMA 4X
Сертификация	UL Listed (UL 429), cURus Recognized

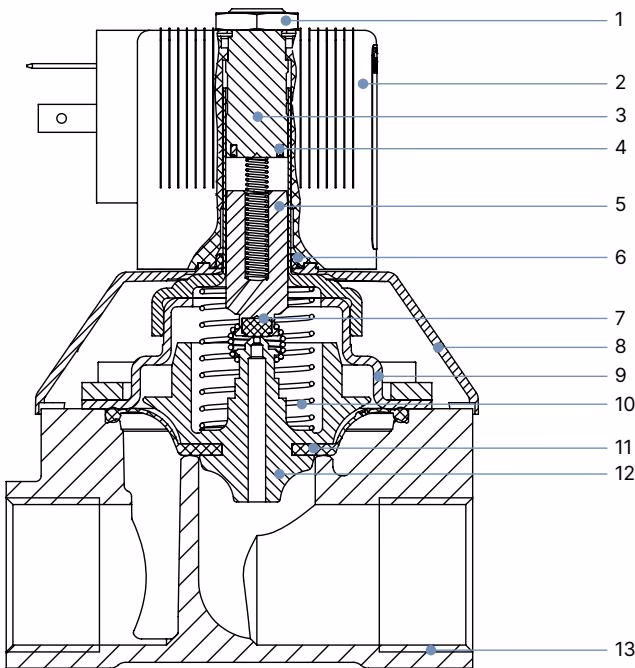

Спецификация материалов

№	Элемент конструкции	Материал
1	Гайка	Сталь (пассивированная толстопленочная по RoHS) / Нерж. сталь 1.4305 с PTFE
2	Катушка	Эпоксидная смола (класс изоляции H) / Полиамид
3	Стопор	Нержавеющая сталь 1.4113
4	Короткозамкнутый виток (AC)	Серебро Ag для нержавеющего корпуса (Медь Cu для латуни)
5	Магнитный сердечник	Нержавеющая сталь 1.4113
6	Уплотнительное кольцо O-ring	FKM
7	Уплотнение плунжера	EPDM (опционально NBR, FKM)
8	Крышка клапана	PA6
9	Верхний фланец	Нержавеющая сталь 1.4301 (для DN 10 ... DN 25)
10	Пружина	Нержавеющая сталь 1.4310
11	Мембрана	EPDM (опционально NBR, FKM)
12	Опора мембраны	PPS GF40 в комбинации с деталями из нержавеющей стали
13	Корпус клапана	Нержавеющая сталь 1.4408

Размеры

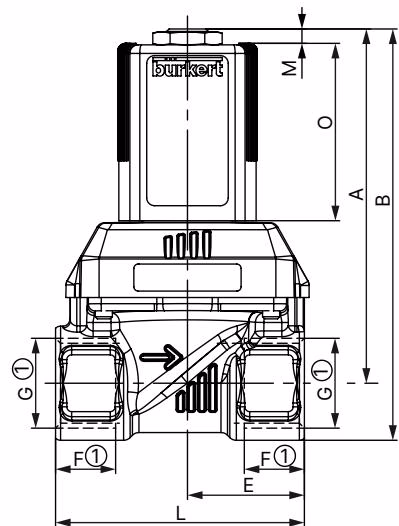

Размеры корпуса клапана (стандартное резьбовое исполнение)

Все размеры указаны в миллиметрах (мм). Для резьбы NPT применяются значения глубины резьбы F2 и обозначения G 2.

DN	A	B	C	D	E	F1 (G)	G 1	F2 (NPT)	G 2	F3 (Rc)	G 3	L	SW	Размер катушки
10	71,1	82,1	36	46	22	12	G 1/4	10,0	NPT 1/4	—	—	50	22	5 и 6
10	71,1	82,1	36	46	22	12	G 3/8	10,3	NPT 3/8	10,1	Rc 3/8	50	22	5 и 6
10	73,1	86,6	36	46	24,5	14	G 1/2	13,7	NPT 1/2	13,2	Rc 1/2	55	27	5 и 6
13	82,6	95,9	44,5	56,7	32,5	14	G 1/2	13,7	NPT 1/2	13,2	Rc 1/2	65	27	5 и 6
13	84,6	100,6	44,5	56,7	32,5	16	G 3/4	14,0	NPT 3/4	14,5	Rc 3/4	65	32	5 и 6
20	97,1	113,1	65	76,6	37	16	G 3/4	14,0	NPT 3/4	14,5	Rc 3/4	80	32	5 и 6
20	99,6	120,1	65	76,6	37,5	18	G 1	16,8	NPT 1	16,8	Rc 1	80	41	5 и 6
13	109,3	122,8	44,5	56	32,5	14	G 1/2	13,7	NPT 1/2	13,2	Rc 1/2	65	27	K и L
13	111,3	127,3	44,5	56	32,5	16	G 3/4	14,0	NPT 3/4	14,5	Rc 3/4	65	32	K и L
20	123,9	139,9	65	76,6	37	16	G 3/4	14,0	NPT 3/4	14,5	Rc 3/4	80	32	K и L
20	126,4	146,9	65	76,6	37,5	18	G 1	16,8	NPT 1	16,8	Rc 1	80	41	K и L
25	143,4	163,4	77	88	46	18	G 1	16,8	NPT 1	16,8	Rc 1	95	41	K и L
25	148,3	173,3	77	88	46	20	G 1 1/4	17,3	NPT 1 1/4	19,1	Rc 1 1/4	95	50	K и L
40	159,4	189,4	104,5	117	61	22	G 1 1/2	17,3	NPT 1 1/2	19,1	Rc 1 1/2	126	60	K и L
40	165,4	200,4	104,5	117	64	24	G 2	17,6	NPT 2	23,4	Rc 2	132	70	K и L

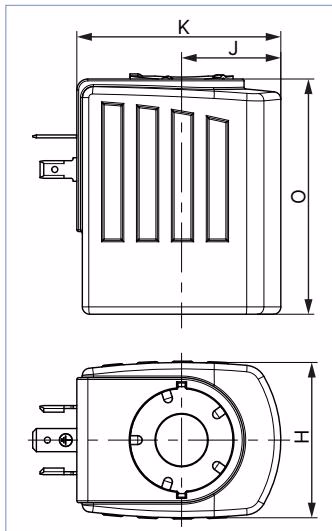

Габаритные размеры катушек

Размер катушки	H (мм)	J (мм)	K (мм)	O (мм)	M (мм)
5	32	20,5	45	41	3,4
6	40	23,5	51	41	3,4
K	42	27,0	55,5	64	7,0
L	65	37,5	72	64	7,0

Энергопотребление и катушка Kick and Drop

В клапане 333699 применяется двухобмоточная катушка со встроенным электронным модулем (CZ05), обеспечивающим высокое начальное тяговое усилие с последующим резким снижением тока удержания.

Номинальный диаметр DN (мм)	Размер катушки (мм)	Код катушки	Пусковая мощность (холодная, 500 мс)	Мощность удержания (холодная)	Мощность удержания (горячая)
10 - 13	40	6	20 Вт	2,0 Вт	—
13 - 20	42	K	44 Вт	6,5 Вт	5,5 Вт
13 - 20 (ATEX)	42	K	44 Вт	6,5 Вт	5,5 Вт
13 - 40 (DN 25)	42	K	85 Вт	8,5 Вт	7,0 Вт

Частота переключений и рабочий цикл

Если на заводской табличке не указано иное, привод рассчитан на непрерывный режим работы 100% ED. При использовании катушек Kick and Drop предельно допустимая частота срабатывания составляет 6 циклов переключения в минуту.

Указания по монтажу и подключению трубопроводов

Перед монтажом клапана в систему выполните тщательную очистку трубопроводов от механических загрязнений, стружки и окалины.

Рекомендация по фильтрации

Рекомендуется установить сетчатый фильтр с размером ячейки ≤ 500 мкм перед входным патрубком клапана во избежание засорения управляющих каналов и разгрузочного отверстия мембраны.

• Пространственное положение произвольное, предпочтительно вертикальное расположение электромагнитной катушкой вверх.
• Соблюдайте направление потока: стрелка на корпусе клапана указывает направление движения среды от порта 1 к порту 2.
• При вкручивании клапана удерживайте корпус рожковым ключом за грани (SW 41 мм). Запрещается использовать электромагнитную катушку в качестве рычага.
• Подключите кабельную вилку (форма A по DIN EN 175301-803) и затяните крепежный винт с максимальным моментом 1 Нм.
• Подключите защитный заземляющий проводник (PE) и проверьте целостность электрической цепи заземления между клеммой разъема и корпусом из нержавеющей стали.

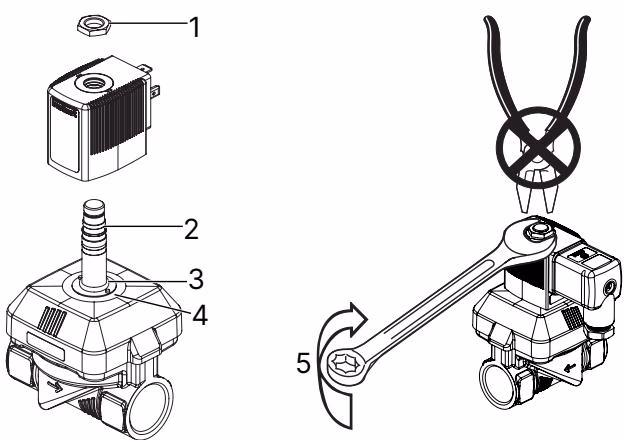

Установка электромагнитной катушки и техническое обслуживание

Поз.	Наименование
1	Крепежная гайка
2	Направляющая трубка сердечника
3	Уплотнительное кольцо O-ring
4	Элемент фиксации от проворачивания
5	Момент затяжки крепежной гайки

При монтаже или замене катушки надвиньте корпус катушки на направляющую трубку до фиксатора и затяните гайку рожковым ключом.

Тип катушки	Ширина катушки	Момент затяжки крепежной гайки
AC10	32 мм или 40 мм	5 Нм
AC19 (размер K)	42 мм	10 Нм

Предупреждения по безопасности

• Подача электрического напряжения на катушку без предварительно установленного клапана приведет к ее перегреву и разрушению.
• Запрещается докручивать или ослаблять крепежную гайку, если система находится под давлением. Перед началом обслуживания сбросьте давление и опорожните трубопровод.
