宝德 BURKERT（BURKERT）333699（6213 EV 型）是一款伺服辅助式二位二通隔膜电磁阀，采用膜片弹簧耦合结构，能够在零压差（0 bar）条件下可靠开启。该阀采用 1.4408 不锈钢阀体，配备 NPT 1 内螺纹流体接口以及耐温范围达 -30 °C 至 +100 °C 的 EPDM 阀座与外部密封件。在 0.00 bar 至 10.00 bar 的工作压力范围内，水流量系数 Kv 达 11 m³/h，气体流量系数 QNn 达 11,900 l/min。

针对运行功耗控制，333699 订货号采用 230 V 至 240 V AC（50/60 Hz）Kick and Drop 双线圈节能技术（线圈尺寸 K，宽度 42 mm）。在通电启动阶段，线圈内置电子元器件提供约 500 ms 的 85 W 大功率脉冲以迅速吸合先导阀芯；随后自动切换至低能耗保持状态，冷态保持功率仅为 8.5 W，热态保持功率仅为 7 W，显著降低持续工作时的发热量与能源消耗。

回路功能

订货号 333699 的回路功能为作用方式 A（WW A / CF A）。该阀属于伺服辅助式二位二通电磁阀，在断电位置处于关闭状态（常闭型，入口 1 P/NC）。

回路功能符号	说明
WW A (CF A)	二位二通电磁阀，伺服辅助式，在断电位置关闭（常闭）

技术参数

参数项目	技术规格
产品型号 / 订货号	6213 EV / 333699
作用方式	A（二位二通，常闭）
公称直径 (DN)	DN 25（25.00 mm / 1 英寸）
管路接口	NPT 1 内螺纹（螺纹深度 F2 = 16.8 mm）
安装长度 (L)	95 mm
工作压力范围	0.00 bar - 10.00 bar（PN 10）
水流量系数 Kv	11 m³/h（在 +20 °C、阀门入口 1 bar 压力及自由排出时测得）
气体流量系数 QNn	11,900 l/min
先导孔通径	1.4 mm
阀体材质	不锈钢 1.4408
密封材料	EPDM（阀芯密封及外部密封）
介质温度范围	-30 °C 至 +100 °C（配合环氧树脂线圈）
环境温度范围	-40 °C 至 +55 °C
最大允许粘度	21 mm²/s
工作电压及频率	230 V - 240 V AC，50/60 Hz（电压允差 ±10%）
线圈类型与技术	Kick and Drop 双线圈节能电子技术 (CZ05)
线圈尺寸代号及宽度	尺寸 K / 宽度 42 mm
功率消耗	冷态吸合功率 (500 ms)：85 W；冷态保持：8.5 W；热态保持：7 W
负载周期	100% ED 连续运行（KD 节能线圈每分钟最多开关 6 次）
电气连接形式	符合 DIN EN 175301-803 A 型标准插头接线座（供货包含连接插头）
外壳防护等级	IP65（配 2518 型插头），NEMA 4X
产品认证	UL 列名认证（UL 429）、cURus 认可

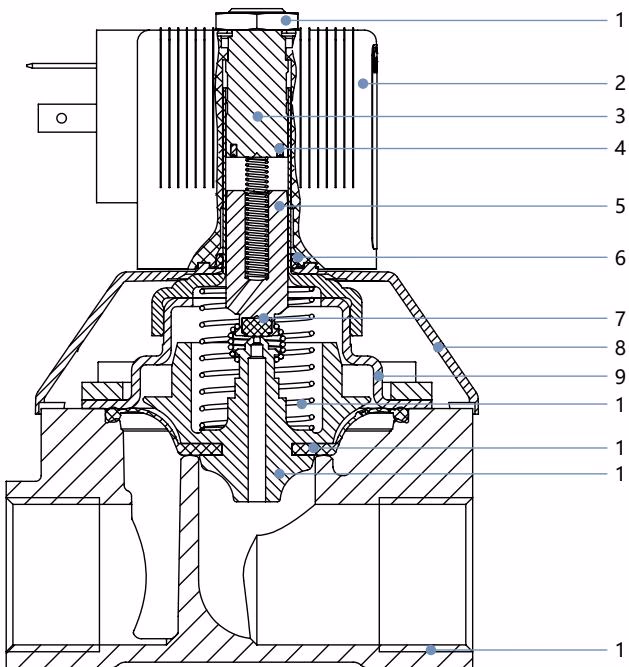

材料说明

编号	元件名称	选用材料
1	螺母	钢（厚膜钝化，符合 RoHS 标准）/ 不锈钢 1.4305，PTFE 涂覆
2	线圈	环氧树脂（绝缘等级 H）/ 聚酰胺
3	止动器	不锈钢 1.4113
4	短路环（AC 版本）	不锈钢阀体：银 (Ag)（黄铜阀体：铜 Cu）
5	衔铁（磁芯）	不锈钢 1.4113
6	O 型圈	FKM
7	阀芯密封件	EPDM（可选 NBR、FKM）
8	保护罩	PA6
9	盖子	DN 10 至 DN 25：不锈钢 1.4301
10	弹簧	不锈钢 1.4310
11	膜片	EPDM（可选 NBR、FKM）
12	膜片支架	PPS GF40 与不锈钢部件组合
13	阀体	不锈钢 1.4408

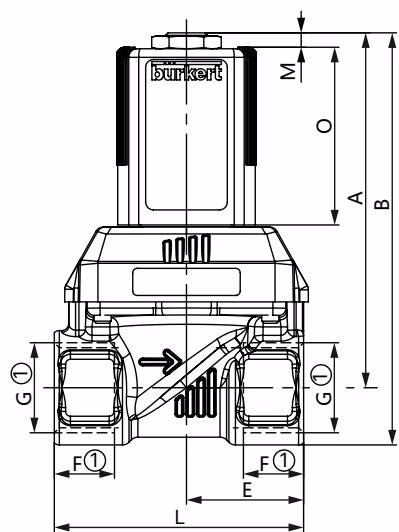

尺寸

标准螺纹阀体尺寸表

尺寸单位均为毫米 (mm)。对于 NPT 螺纹，适用螺纹深度 F2 及螺纹规格 G 2。

DN	A	B	C	D	E	F1 (G)	G 1	F2 (NPT)	G 2	F3 (Rc)	G 3	L	SW	线圈尺寸
10	71.1	82.1	36	46	22	12	G 1/4	10.0	NPT 1/4	—	—	50	22	5 和 6
10	71.1	82.1	36	46	22	12	G 3/8	10.3	NPT 3/8	10.1	Rc 3/8	50	22	5 和 6
10	73.1	86.6	36	46	24.5	14	G 1/2	13.7	NPT 1/2	13.2	Rc 1/2	55	27	5 和 6
13	82.6	95.9	44.5	56.7	32.5	14	G 1/2	13.7	NPT 1/2	13.2	Rc 1/2	65	27	5 和 6
13	84.6	100.6	44.5	56.7	32.5	16	G 3/4	14.0	NPT 3/4	14.5	Rc 3/4	65	32	5 和 6
20	97.1	113.1	65	76.6	37	16	G 3/4	14.0	NPT 3/4	14.5	Rc 3/4	80	32	5 和 6
20	99.6	120.1	65	76.6	37.5	18	G 1	16.8	NPT 1	16.8	Rc 1	80	41	5 和 6
13	109.3	122.8	44.5	56	32.5	14	G 1/2	13.7	NPT 1/2	13.2	Rc 1/2	65	27	K 和 L
13	111.3	127.3	44.5	56	32.5	16	G 3/4	14.0	NPT 3/4	14.5	Rc 3/4	65	32	K 和 L
20	123.9	139.9	65	76.6	37	16	G 3/4	14.0	NPT 3/4	14.5	Rc 3/4	80	32	K 和 L
20	126.4	146.9	65	76.6	37.5	18	G 1	16.8	NPT 1	16.8	Rc 1	80	41	K 和 L
25	143.4	163.4	77	88	46	18	G 1	16.8	NPT 1	16.8	Rc 1	95	41	K 和 L
25	148.3	173.3	77	88	46	20	G 1 1/4	17.3	NPT 1 1/4	19.1	Rc 1 1/4	95	50	K 和 L
40	159.4	189.4	104.5	117	61	22	G 1 1/2	17.3	NPT 1 1/2	19.1	Rc 1 1/2	126	60	K 和 L
40	165.4	200.4	104.5	117	64	24	G 2	17.6	NPT 2	23.4	Rc 2	132	70	K 和 L

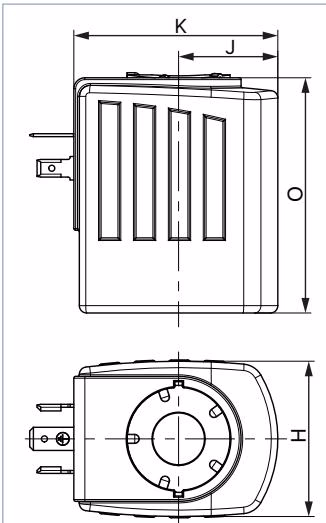

线圈尺寸表

线圈尺寸代号	H (mm)	J (mm)	K (mm)	O (mm)	M (mm)
5	32	20.5	45	41	3.4
6	40	23.5	51	41	3.4
K	42	27.0	55.5	64	7.0
L	65	37.5	72	64	7.0

电气功耗与 Kick and Drop 节能线圈

333699 采用 Kick and Drop 双线圈技术集成电子元器件 (CZ05)，用以提供短时大吸动力并实现低稳态功耗。

公称直径 DN (mm)	线圈尺寸 (mm)	规格代号	冷态吸合功率 (500 ms)	冷态保持功率	热态保持功率
10 - 13	40	6	20 W	2.0 W	—
13 - 20	42	K	44 W	6.5 W	5.5 W
13 - 20 (ATEX)	42	K	44 W	6.5 W	5.5 W
13 - 40 (DN 25)	42	K	85 W	8.5 W	7.0 W

开关频率与负载周期

除铭牌另有规定外，电磁驱动机构适合 100% ED 连续运行。当配备 Kick and Drop 双线圈时，每分钟最多允许开关 6 次。

安装与管道连接指南

在将阀门装入管路之前，必须清洁管道内部的所有焊渣、铁锈和杂质。

前置过滤器安装建议

建议在阀门入口上游安装网孔尺寸 ≤ 500 µm 的集污过滤器，防止介质微粒堵塞先导通道或膜片平衡孔。

• 安装位置任意，建议执行机构保持竖直朝上。
• 注意介质流向：阀体表面铸造的箭头指示从接口 1 流向接口 2 的介质流动方向。
• 拧紧管道时，务必使用开口扳手固定在阀体扁平处（SW 41 mm），禁止将电磁线圈作为杠杆力臂施力。
• 插头连接符合 DIN EN 175301-803 A 型标准，紧固螺栓最大拧紧扭矩为 1 Nm。
• 必须可靠连接保护导体 (PE)，并在装配后检查线圈保护接地端与不锈钢阀体之间的电气导通性。

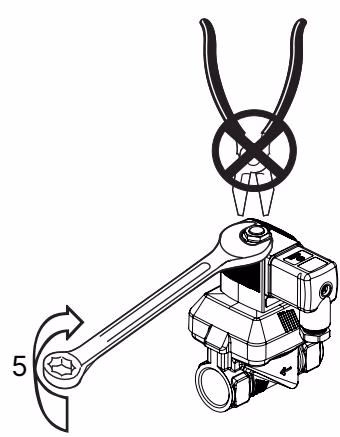

电磁线圈安装与维护注意事项

标号	说明
1	固定螺母
2	阀芯导向管
3	O 型圈
4	防扭转装置
5	固定螺母拧紧扭矩指示

维护或更换线圈时，将线圈主体滑入阀芯导向管及防扭转槽位，使用开口扳手拧紧固定螺母。

线圈型号代号	线圈宽度	固定螺母拧紧扭矩
AC10	32 mm 或 40 mm	5 Nm
AC19 (尺寸 K)	42 mm	10 Nm

操作安全警告

• 严禁在未预装阀体的情况下给线圈通电，否则会导致线圈因剧烈过热而烧毁。
• 严禁在系统受压状态下松动或过度旋转固定螺母。进行维护拆卸前，必须切断系统压力并彻底排空管路介质。
