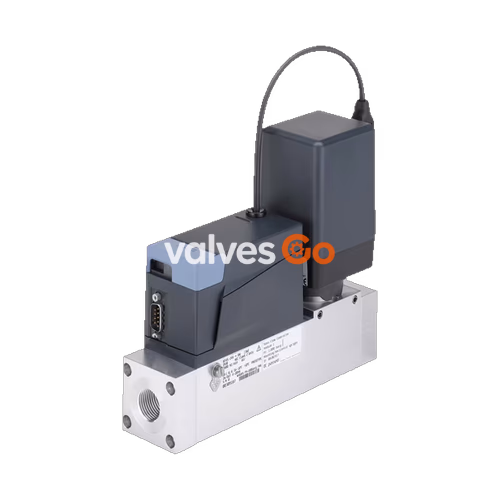

Бюркерт (BURKERT) 339597 Тип 8745 представляет собой регулятор массового расхода (MFC), подходящий для регулирования массового расхода больших объемов газа. Термальный поточный датчик, расположенный непосредственно в основном потоке газа, обеспечивает очень быстрое время отклика при минимальной потере давления. В качестве исполнительного механизма используется пропорциональный клапан прямого действия Bürkert, гарантирующий высокую чувствительность. Данная конкретная модель настроена на метан (CH4) с номинальным расходом 80 норм. л/мин, использует электромагнитный пропорциональный клапан Тип 2873 и имеет присоединение с внутренней резьбой 1/2" NPT.

Общие технические данные

Характеристика	Описание
Материал корпуса	PC (поликарбонат)
Материал базового блока	Нержавеющая сталь 1.4404/316L
Материал уплотнения	FKM (фторкаучук)
Рабочее напряжение	24 В пост. тока (Допуск по напряжению ±10%, Остаточная пульсация ±2%)
Электрическое подключение	Штекер D-Sub, 9-контактный (Аналоговый вариант)
Рабочая среда	Метан CH4 (Калибровка на реальном газе)
Температура среды	от -10 °C до +70 °C
Присоединение	Внутренняя резьба NPT 1/2"
Аналоговый интерфейс	4...20 мА (Вход/Выход)
Степень защиты	IP20

Вариант с электромагнитным пропорциональным клапаном (Тип 2873)

В этом варианте MFC используются пропорциональные клапаны прямого действия серии 287x. Эти электромагнитные пропорциональные клапаны нормально закрыты и обеспечивают высочайшую точность измерения и повторяемость при времени установления в несколько сотен миллисекунд.

Рабочие характеристики	Значение
Положение клапана	Нормально закрытый
Номинальный диаметр седла	2 мм (5/64")
Рабочее давление	Макс. 5 бар
Точность измерения	±1.5% от изм. знач., ±0.3% от полной шкалы (в условиях калибровки)
Повторяемость	±0.1% от полной шкалы
Диапазон регулирования	1:50
Время установления (t95)	< 500 мс

Размеры

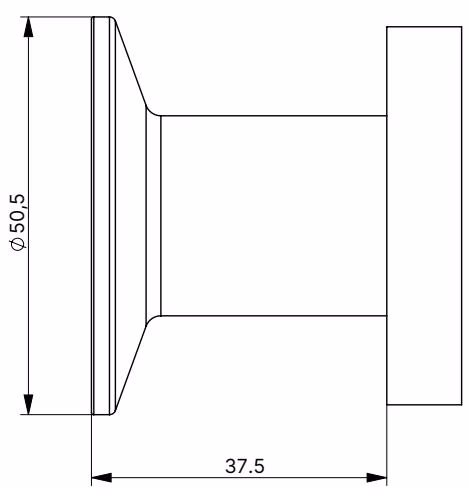

Большие номинальные расходы, с внутренней резьбой

Резьба (A)	Глубина резьбы [мм]
NPT 1/2	14

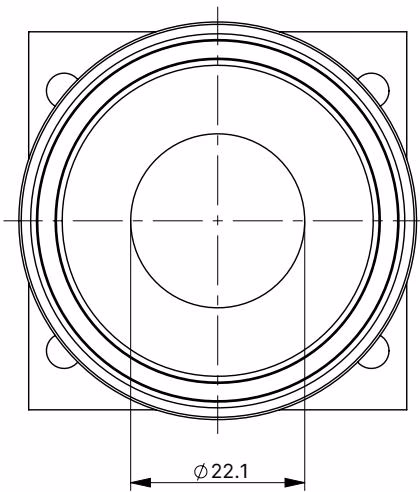

Вариант с электромагнитным пропорциональным клапаном MFC с клапаном Тип 2873

Подключения продукта

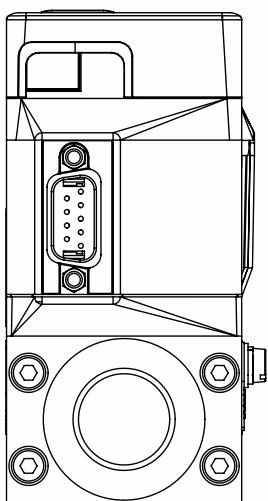

Аналоговый интерфейс (Штекер D-Sub, 9-контактный)

Контакт	Назначение
1	Цифровой вход
2	GND (для напряжения питания и цифрового входа)
3	24 В
4	Реле, нормально закрытый контакт
5	Реле, опорный контакт
6	Вход заданного значения +
7	Вход заданного значения GND
8	Выход фактического значения +
9	Выход фактического значения GND
Корпус	Экранирование

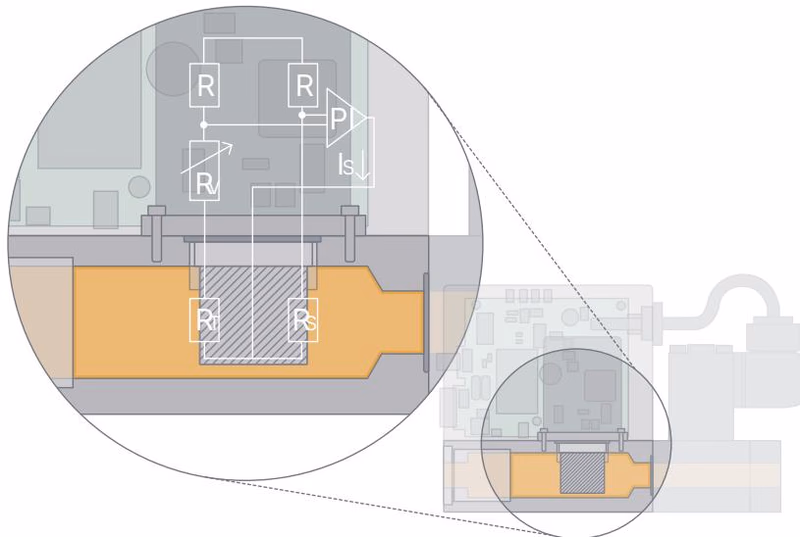

Принцип измерения

Этот датчик работает как термоанемометр в режиме CTA (анемометр постоянной температуры). Два резистора с точно заданным температурным коэффициентом, расположенные непосредственно в потоке среды, и три дополнительных резистора соединены в измерительный мост. Первый резистор в потоке газа измеряет температуру жидкости, в то время как второй резистор с низким сопротивлением всегда нагревается ровно настолько, чтобы поддерживать фиксированную заданную избыточную температуру по отношению к температуре жидкости. Требуемый для этого ток нагрева является мерой рассеивания тепла и представляет собой первичную измеряемую величину.

Информация по безопасности

• Среда под давлением: Среда под давлением может нанести серьезные травмы. В случае избыточного давления или скачков давления устройство или трубопроводы могут разорваться. Перед началом работ на устройстве или системе сбросьте давление и опорожните трубопроводы.
• Поражение электрическим током: Прикосновение к токоведущим частям может привести к сильному поражению электрическим током. Перед началом работ на устройстве или системе отключите электропитание.
