宝德（BURKERT）339597 8745 型质量流量控制器 (MFC) 适用于控制大量气体的质量流量。直接位于主气流中的热式在线传感器可以实现反应时间极快，同时压力损失最小。Bürkert 直动式比例阀作为执行器可保证高反应灵敏度。该特定型号专为甲烷 (CH4) 配置，额定流量为 80 Nl/min，采用 2873 型电磁比例阀和 1/2" NPT 内螺纹接口。

常规技术参数

属性	说明
外壳材料	PC (聚碳酸酯)
基体材料	不锈钢 1.4404/316L
密封件材料	FKM (氟橡胶)
工作电压	24 V DC (电压公差 ±10%，残余波纹度 ±2%)
电气连接	D-Sub 插头，9 针 (模拟量版本)
工作介质	甲烷 CH4 (真实气体校准)
介质温度	-10 °C 至 +70 °C
管道接口	NPT 1/2" 内螺纹
模拟量接口	4...20 mA (输入/输出)
防护等级	IP20

带电磁比例阀的版本 (2873 型)

此 MFC 版本使用 287x 系列直动式比例阀。这些电磁比例阀在断电位置关闭，代表数百微秒稳定时间或响应时间内最高的测量精度和重复性。

性能数据	数值
阀门位置	不通电时常闭位置
阀门公称直径	2 mm (5/64")
工作压力	最大 5 bar
测量精度	±1.5% o. R.，±0.3% F.S. (在校准条件下)
重复性	±0.1% F. S.
测量量程	1:50
稳定时间 (t95)	< 500 ms

尺寸

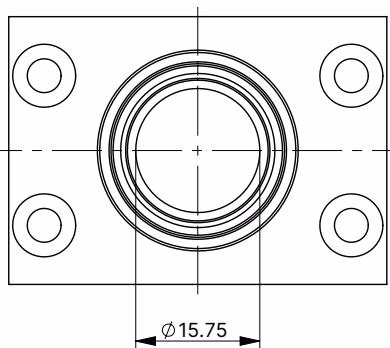

额定大流量，带内螺纹

螺纹 (A)	螺纹深度 [mm]
NPT 1/2	14

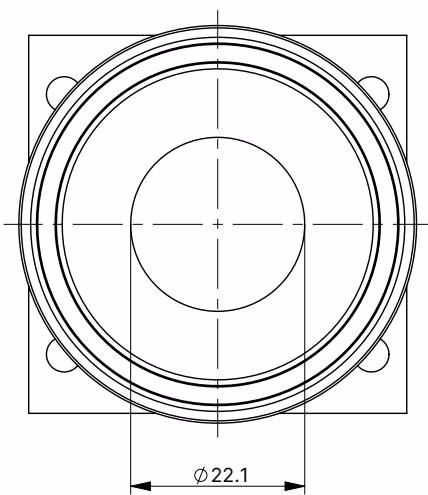

带电磁比例阀的版本 MFC 带 2873 型阀门

设备接口

模拟量 (D-Sub 插头 9 针)

引脚	分配
1	数字输入
2	GND 用于电源电压和数字输入
3	24 V
4	继电器常闭触点
5	继电器中间触点
6	设定值输入 +
7	设定值输入 GND
8	实际值输出 +
9	实际值输出 GND
外壳	屏蔽

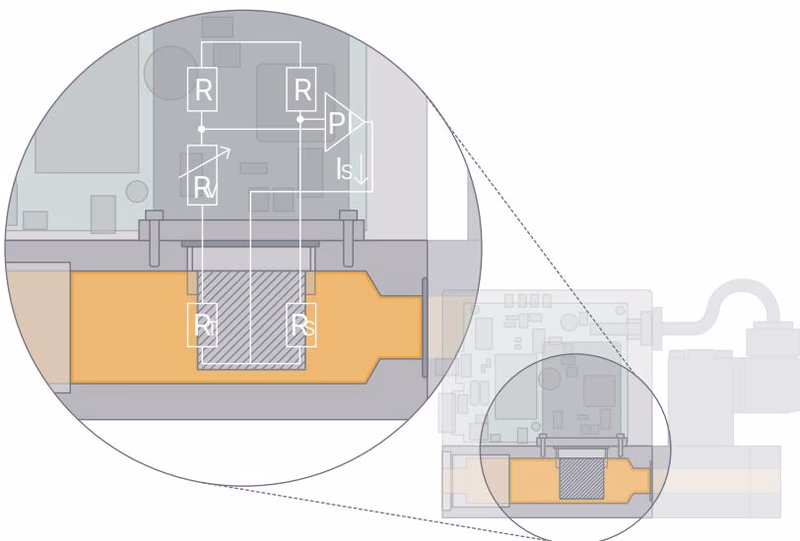

测量原理

该传感器以恒温风速仪 (CTA) 模式工作，本质上是一种热膜风速计。其内部结构包含两个具有精确定义温度系数的电阻，直接置于介质流中，另有 3 个电阻位于流道外部。所有电阻连接构成惠斯通电桥结构：位于气流中的第一个电阻用于测量流体温度，而第二个低阻值电阻则被加热并始终维持相对于流体温度的固定过热温度。维持该过热状态所需的加热电流值，直接反映了被流动气体带走的热量值，从而形成核心测量参数。

安全提示

• 承压介质： 承压介质可能会导致严重的人身伤害。在过压或压力冲击的情况下，设备或管路可能会破裂。在对设备或系统进行作业前，请关闭压力并排空管路。
• 触电危险： 接触带电部件会导致严重的电击。在对设备或系统进行作业前，请切断电源。
