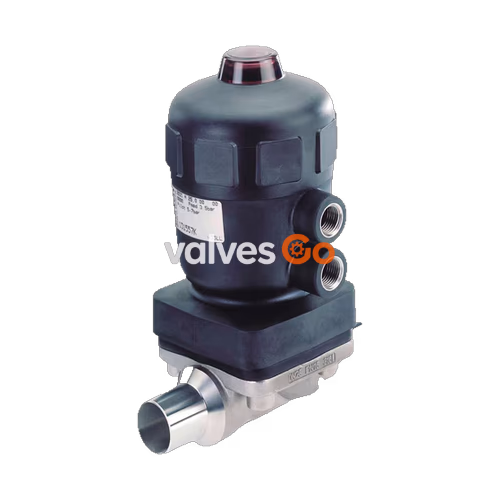

BURKERT 347724 (Тип 2031) представляет собой 2/2-ходовой мембранный клапан с поршневым пневмоприводом серии CLASSIC, разработанный для фармацевтических, гигиенических и агрессивных сред. Клапан состоит из пневматического привода, корпуса из нержавеющей стали с оптимизированной гидродинамикой и минимальным мертвым объемом, а также мембраны из PTFE с подложкой EPDM. По функции управления A (НЗ) в исходном состоянии клапан закрыт усилием возвратных пружин. При подаче сжатого воздуха в нижний порт управления поршень преодолевает пружинный блок, поднимая мембрану над седлом и открывая проходной канал.

Патрубки корпуса выполнены под приварку встык по стандартам ASME BPE и DIN 11866 Серия C с условным проходом DN 40 (1 1/2 дюйма). Оптимизированный проточный тракт обеспечивает пропускную способность 30 м³/ч по воде. Клапан рассчитан на процессы безразборной мойки и стерилизации (CIP/SIP) при температуре среды от -10 °C до +100 °C и рабочем давлении до 9 бар.

Технические характеристики и условия эксплуатации

BURKERT 347724 соответствует требованиям промышленных стандартов DIN EN 1333 (PN 16) и DIN EN 1759 (Class 150).

Параметр	Значение
Тип клапана	2031 (серия CLASSIC)
Артикул (SKU)	347724
Функция управления	Функция A (SFA): 2/2-ходовой, нормально закрытый пружиной
Присоединение к трубопроводу	Под приварку DN 40 (1 1/2") ASME BPE / DIN 11866 Серия C
Наружный диаметр трубы (OD)	38,1 мм (1,5")
Внутренний диаметр трубы (ID)	34,8 мм
Толщина стенки трубы	1,65 мм (0,065")
Материал корпуса	Нержавеющая сталь 1.4435 / 316L
Материал привода	Полиамид (PA)
Размер привода	Ø 100 мм (Типоразмер G)
Материал мембраны	Композитная мембрана PTFE/EPDM (EA)
Материал уплотнений поршня	FKM / NBR
Рабочее давление среды	от 0,00 до 9,00 бар
Давление управляющего воздуха	от 5,5 до 10,0 бар
Номинальное давление	PN 16 / Class 150
Расход Kv (вода)	30 м³/ч (номинальное табличное значение 37 м³/ч)
Диапазон температур среды	от -10 °C до +100 °C
Диапазон температур окружающей среды	от -10 °C до +60 °C
Канал управляющего воздуха	Внутренняя резьба G 1/4"
Пригодность к мойке и стерилизации	Подходит для CIP / SIP

Ограничение по температуре среды

Корпус привода из полиамида (PA) ограничивает максимальную температуру рабочей среды значением +100 °C. Для технологических линий с высокотемпературной паровой стерилизацией (+140 °C или +150 °C в течение 60 мин) требуется исполнение привода из полифениленсульфида (PPS).

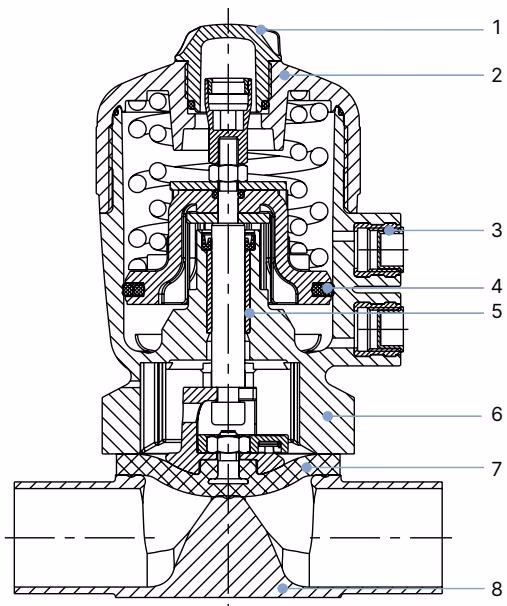

Конструкция и спецификация материалов

Материалы клапана BURKERT 347724 испытаны на стойкость и соответствие гигиеническим нормативам пищевой и биофармацевтической промышленности.

Поз.	Элемент конструкции	Материал
1	Прозрачный колпачок индикатора	Полисульфон (PSU)
2	Крышка корпуса привода	Полиамид (PA)
3	Штуцер управляющего воздуха	Нержавеющая сталь 1.4305
4	Уплотнение поршня	FKM / NBR
5	Втулка штока	Металлокерамика
6	Фланец сопряжения привода	Полиамид (PA)
7	Мембрана	PTFE с подложкой EPDM (EA)
8	Корпус клапана	Нержавеющая сталь 1.4435 / 316L

Мембрана PTFE/EPDM соответствует требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA 21 CFR), Регламенту ЕС 1935/2004 и сертифицирована согласно стандарту USP Class VI.

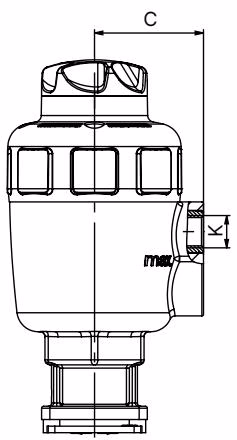

Габаритные и присоединительные размеры

Размеры соответствуют приводу CLASSIC типоразмера 100 мм (G) и корпусу DN 40 под приварку ASME BPE.

Размер мембраны	Размер привода Ø	Ø A [мм]	C [мм]	Резьба порта K	Высота привода H [мм]
40	100 (G)	127	73	G 1/4"	205
40 (с блочным интерфейсом MT85)	100 (G)	127	73	G 1/4"	246
40 (с блоком управления Тип 8697)	100 (G)	127	73	G 1/4"	298 (HM) / 339 (HM + MT85)

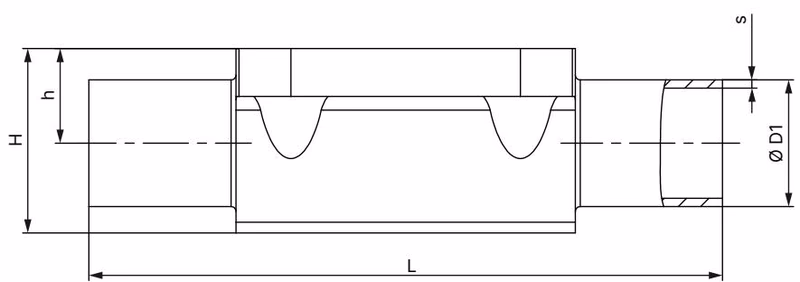

Размер мембраны	Соединение DN	Наружный Ø D1 [мм]	Стенка s [мм]	Длина корпуса L [мм]	Высота седла h [мм]	Высота оси H [мм]	Код изделия
40	1 1/2" (ASME BPE)	38,1	1,65	159	27,6	52,4	SODH

Давление управления и рабочие параметры

Для функции управления A (нормально закрытый) максимальное статическое рабочее давление среды зависит от диаметра привода и материала мембраны:

Размер мембраны [мм]	Диаметр привода Ø [мм]	Давление управления [бар]	Макс. статическое давление (EPDM) [бар]	Макс. статическое давление (PTFE/EPDM) [бар]
40	100 (G)	от 5,5 до 7,0	10	9
40	125 (H)	от 5,5 до 7,0	10	10

Рабочие ограничения по давлению

Для мембраны типоразмера 40 с приводом 100 мм (G) клапан BURKERT 347724 гарантирует герметичное запирание среды до 9 бар при использовании мембраны PTFE/EPDM. Минимальное давление управляющего воздуха для открытия клапана при давлении среды 0 бар составляет 5,5 бар, а при максимальном рабочем давлении в трубопроводе — 4,0 бар.

Правила монтажа и приварки к трубопроводу

При монтаже клапана необходимо соблюдать требования к ориентации, дренажу и углу самоопорожнения.

Демонтируйте привод перед приваркой

Запрещается приваривать корпус клапана к трубопроводу в сборе с приводом и мембраной. Теплопередача через нержавеющую сталь повреждает мембрану PTFE/EPDM и разрушает эластомерные уплотнения пневмопривода. Соблюдайте следующую последовательность:

1. Демонтируйте привод и мембрану с корпуса клапана.
2. Вварите корпус в трубопроводную систему, после чего выполните промывку и зачистку.
3. Установите мембрану и привод на корпус с регламентированным моментом затяжки.

Положение при монтаже

• Рекомендуемое монтажное положение — приводом вертикально вверх.
• Контрольное отверстие в адаптере мембраны для индикации утечек должно находиться в нижней точке, обеспечивая визуальное обнаружение возможного износа мембраны.
• Трубопровод должен иметь уклон от 1° до 5° в направлении потока для обеспечения полного самоопорожнения рабочей полости.

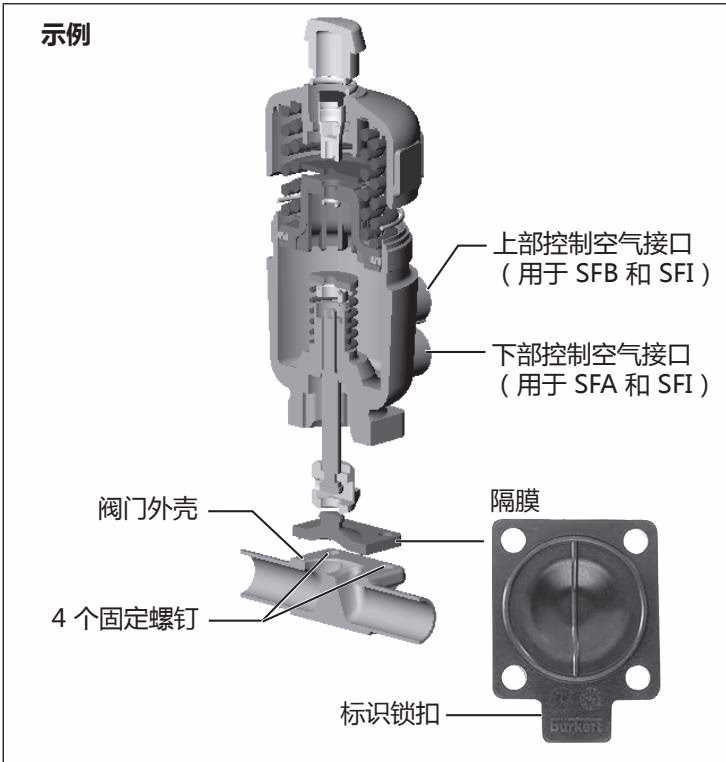

Техническое обслуживание и замена мембраны

Естественному износу подвержены мембрана и уплотнения поршня. Регулярно осматривайте контрольное отверстие адаптера. Мембраны типоразмера DN 40 из PTFE крепятся с помощью байонетного замка.

Порядок замены мембраны (Функция управления A)

1. Подайте давление воздуха 5,5 бар в нижний порт управления, чтобы поднять шток и освободить мембрану от зажима на седле.
2. Крест-накрест ослабьте и выкрутите крепежные болты, затем снимите привод с мембраной с корпуса.
3. Поверните изношенную мембрану из PTFE на 90°, чтобы вывести ее штифт из байонетного фиксатора.
4. Установите новую мембрану PTFE/EPDM в байонетный замок, сориентировав маркировочный язычок перпендикулярно направлению движения потока.
5. Установите привод с мембраной на корпус.
6. Вручную крест-накрест наживите болты корпуса, пока мембрана слегка не прижмется между корпусом и приводом.
7. Дважды подайте давление управления для срабатывания клапана, чтобы мембрана заняла правильное рабочее положение.
8. Сбросьте давление воздуха. Равномерно затяните болты крест-накрест в три этапа (примерно 1/3, 2/3 и полный момент) до значения, указанного в таблице.

Номинальный диаметр DN	Размер мембраны	Момент для EPDM / FKM [Н·м]	Момент для PTFE / Advanced PTFE [Н·м]
8	8	2,0	2,5
15	15	3,5	4,0
20	20	4,0	4,5
25	25	5,0	6,0
32	32	6,0	8,0
40	40	8,0	10,0
50	50	12,0	15,0
65	65	20,0	30,0

Момент затяжки болтов

Для BURKERT 347724 (DN 40, кованый корпус из нержавеющей стали с мембраной PTFE/EPDM) нормативный момент затяжки составляет 10,0 Н·м с допустимым отклонением +10%.

Принадлежности и системная интеграция

BURKERT 347724 подготовлен к интеграции модулей автоматизации на верхний интерфейс привода CLASSIC.

• Блок обратной связи Тип 8697: разработан для монтажа на приводы Ø 40...225 мм. Оснащен механическими или индуктивными концевыми выключателями, светодиодной индикацией положения и химостойким корпусом IP65/IP67.
• Клапанный комплекс Тип 8801-DB: объединение мембранного клапана Тип 2031 с блоком Тип 8697 формирует испытанную на заводе автоматизированную систему отсечки Тип 8801-DB.

Запасные части

Для сохранения герметичности и ресурса оборудования применяйте оригинальные запчасти Bürkert.

Наименование	Описание узла	Номер для заказа
Комплект уплотнений	Привод PA размер G (DN 32 / DN 40)	012 125
Мембрана	PTFE (EA), DN 40 (байонетный замок)	584 378
Мембрана	Advanced PTFE (EU), DN 40 (байонетный замок)	584 379
Мембрана	EPDM (AD), DN 40	688 426
