宝德 BURKERT 347724（2031 型）是一款外部气动控制的二位二通隔膜阀，专为卫生级、无菌及严苛工艺流体设计。阀门由气动活塞执行机构、低死区二位流道阀体及 PTFE/EPDM 复合膜片构成。采用控制功能 A（SFA），在无先导压力状态下依靠弹簧预紧力使阀门保持关闭。压缩空气由下部控制气接口输入，推动活塞压缩弹簧并将膜片提离阀座，形成平稳流道。
管道接口为符合 ASME BPE 及 DIN 11866 系列 C 标准的焊接端部，公称通径为 DN 40（1 1/2 英寸）。流道经优化设计，水介质标称流量达 30 m³/h。整阀支持 CIP 在线清洗和 SIP 原位灭菌，工作介质温度范围为 -10 °C 至 +100 °C，承压能力最高达 9 bar。
技术参数与工况条件
BURKERT 347724 满足 DIN EN 1333（PN 16）及 DIN EN 1759（Class 150）工业压力等级要求。
| 参数名称 | 规格参数 |
|---|---|
| 阀门型号 | 2031 型 (CLASSIC 系列) |
| 订货号 | 347724 |
| 控制功能 | 控制功能 A (SFA)：二位二通常闭型 |
| 管道接口 / 执行标准 | DN 40 (1 1/2") ASME BPE / DIN 11866 系列 C |
| 管道外径 (OD) | 38.1 mm (1.5 英寸) |
| 管道内径 (ID) | 34.8 mm |
| 壁厚 | 1.65 mm (0.065 英寸) |
| 阀体材质 | 不锈钢 1.4435 / 316L |
| 执行机构材质 | 聚酰胺 (PA) |
| 执行机构尺寸 | Ø 100 mm (执行机构规格 G) |
| 膜片材质 | PTFE 覆 EPDM 垫层复合膜片 (EA) |
| 活塞密封材质 | NBR / FKM 氟橡胶 |
| 工作介质压力 | 0.00 至 9.00 bar |
| 控制气源压力 | 5.5 至 10.0 bar |
| 压力公称等级 | PN 16 / Class 150 |
| 额定流量 Kv (水) | 30 m³/h (标准样本截面标称值 37 m³/h) |
| 介质温度范围 | -10 °C 至 +100 °C |
| 环境温度范围 | -10 °C 至 +60 °C |
| 先导空气接口 | G 1/4" 内螺纹 |
| 清洗灭菌适用性 | 支持 CIP / SIP |
介质温度限制说明
聚酰胺（PA）材质执行机构将允许的最大介质温度限定在 +100 °C。对于需要更高温度蒸汽灭菌循环（最高 +140 °C 或 +150 °C，60 分钟）的工艺，必须选用聚苯硫醚（PPS）材质执行机构。
结构与材料说明
BURKERT 347724 各接触与驱动元件均满足制药、生物技术与食品行业的材料卫生要求。

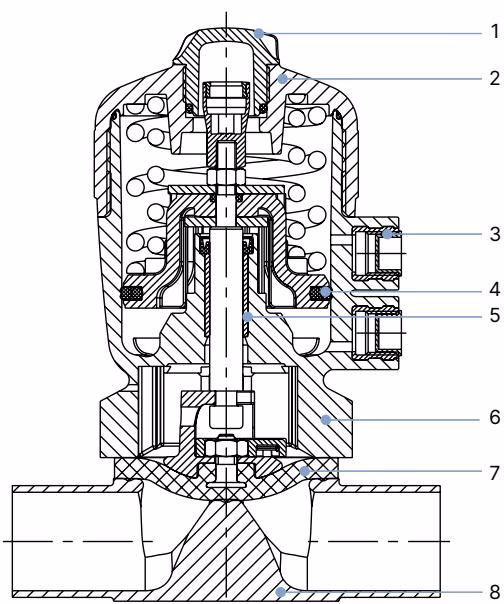

| 编号 | 元件名称 | 材质 |
|---|---|---|
| 1 | 透明指示罩 | 聚砜 (PSU) |
| 2 | 执行机构外罩 | 聚酰胺 (PA) |
| 3 | 控制空气接口 | 不锈钢 1.4305 |
| 4 | 活塞密封件 | FKM / NBR |
| 5 | 插口衬套 | 烧结金属 |
| 6 | 驱动器法兰连接座 | 聚酰胺 (PA) |
| 7 | 隔膜 | PTFE/EPDM 复合膜片 (EA) |
| 8 | 阀体 | 不锈钢 1.4435 / 316L |
PTFE/EPDM 膜片材料成分符合 FDA 21 CFR 规定及欧洲 EC 1935/2004 法规要求，并通过了 USP Class VI 生物相容性测试。

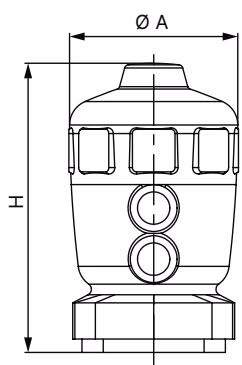

外形与安装尺寸
该配置为 CLASSIC 执行机构 100 mm（G）搭配 DN 40 ASME BPE 焊接阀体。
| 膜片尺寸 | 执行机构尺寸 Ø | Ø A [mm] | C [mm] | 控制接口 K | 执行机构高度 H [mm] |
|---|---|---|---|---|---|
| 40 | 100 (G) | 127 | 73 | G 1/4" | 205 |
| 40 (配 MT85 安装模块接口) | 100 (G) | 127 | 73 | G 1/4" | 246 |
| 40 (配 8697 型控制单元) | 100 (G) | 127 | 73 | G 1/4" | 298 (HM) / 339 (HM + MT85) |

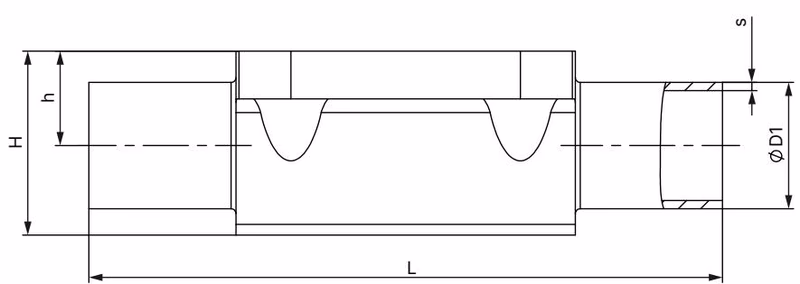

| 膜片尺寸 | 管道接口 DN | 管道外径 Ø D1 [mm] | 壁厚 s [mm] | 阀体总长 L [mm] | 堰位高度 h [mm] | 接口中心距 H [mm] | 产品代码 |
|---|---|---|---|---|---|---|---|
| 40 | 1 1/2" (ASME BPE) | 38.1 | 1.65 | 159 | 27.6 | 52.4 | SODH |
控制压力与工作压力特性
对于控制功能 A（常闭型），最大静态介质工作压力取决于活塞规格与膜片材质：
| 膜片尺寸 [mm] | 执行机构尺寸 Ø [mm] | 控制气压力 [bar] | EPDM 膜片最大静态介质压力 [bar] | PTFE/EPDM 膜片最大静态介质压力 [bar] |
|---|---|---|---|---|
| 40 | 100 (G) | 5.5 至 7.0 | 10 | 9 |
| 40 | 125 (H) | 5.5 至 7.0 | 10 | 10 |
工作压力上限
在配用 100 mm（G）执行机构和 PTFE/EPDM 膜片时，BURKERT 347724 最大静态介质截止压力为 9 bar。在 0 bar 工况下打开阀门的最小控制压力为 5.5 bar；在最大工作压力下，最小控制压力为 4.0 bar。
安装与管道焊接准则
在将阀体接入管路时，必须满足自排净角度与泄漏监测孔朝向要求。
焊接前必须拆卸执行机构与隔膜
严禁将带有执行机构和隔膜的完整阀门直接焊接在管路上。高温通过不锈钢阀体传导会破坏 PTFE/EPDM 膜片并使执行机构内部气动密封件失效。必须遵循以下安装程序：
- 拆卸执行机构与隔膜；
- 将不锈钢阀体单独焊接到管路中，并完成清洗抛光；
- 重新安装隔膜与执行机构并按标准扭矩紧固。
安装朝向与排空要求
- 推荐安装朝向为驱动器坚直朝上。
- 隔膜底座上的泄漏监测溢流孔必须朝向最低点，以便在隔膜破损时能够及时察觉介质渗漏。
- 管路坡度应保持在 1° 至 5°，以确保阀体内部实现介质无残留自动排空。
维护保养与隔膜更换
隔膜属于自然磨损部件。应定期巡检阀体底座溢流孔。DN 40 规格的 PTFE/EPDM 膜片采用卡口锁紧机构连接。
控制功能 A 的隔膜更换流程
- 向下部控制空气接口充入 5.5 bar 压缩空气，使主轴上提，避免隔膜撕裂；
- 交叉旋下阀体固定螺栓，将执行机构与隔膜组件从阀体上取下；
- 将旧 PTFE 膜片旋转 90°，退出卡口锁紧槽；
- 将新 PTFE/EPDM 膜片插入卡口槽并就位，标识锁扣必须垂直于管路流动方向；
- 将执行机构与膜片装回阀体；
- 交叉微拧外壳螺钉，使隔膜均匀夹在阀体与驱动法兰之间，暂不拧紧；
- 先导通气通断动作两次，校准膜片工作中心；
- 排尽管内控制压力，分三步（约 1/3、2/3、满载扭矩）交叉拧紧紧固螺栓至表列规定扭矩。
| 公称通径 DN | 膜片尺寸 | EPDM / FKM 紧固扭矩 [Nm] | PTFE / 高级 PTFE 紧固扭矩 [Nm] |
|---|---|---|---|
| 8 | 8 | 2.0 | 2.5 |
| 15 | 15 | 3.5 | 4.0 |
| 20 | 20 | 4.0 | 4.5 |
| 25 | 25 | 5.0 | 6.0 |
| 32 | 32 | 6.0 | 8.0 |
| 40 | 40 | 8.0 | 10.0 |
| 50 | 50 | 12.0 | 15.0 |
| 65 | 65 | 20.0 | 30.0 |
拧紧扭矩要求
BURKERT 347724（DN 40 锻造不锈钢阀体配 PTFE/EPDM 膜片）的最终规定拧紧扭矩为 10.0 Nm，允许公差为 +10%。
附件与系统集成
BURKERT 347724 支持直接集成安装 CLASSIC 系列专用的阀门自动化控制模块。

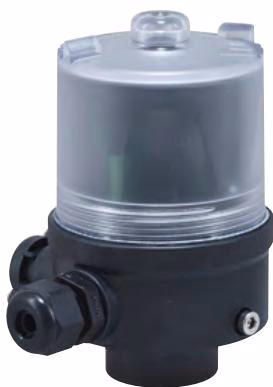

- 8697 型位置传感器：专为安装在执行机构尺寸 Ø 40 至 225 mm 设计，集成机械式或电感式限位开关以反馈阀门通断状态，具备高防护等级（IP65/IP67）。
- 8801-DB 型阀门系统：2031 型隔膜阀与 8697 型控制装置出厂预装测试集成，即构成 8801-DB 型过程阀自动化系统。
备件订购信息
维护时须使用原厂备件以确保系统密封性及工况寿命。
| 配件类型 | 适配规格说明 | 订货号 |
|---|---|---|
| 密封组件 | PA 执行机构 G (DN 32 / DN 40) | 012 125 |
| 隔膜 | PTFE (EA)，DN 40 (卡口锁紧结构) | 584 378 |
| 隔膜 | 高级 PTFE (EU)，DN 40 (卡口锁紧结构) | 584 379 |
| 隔膜 | EPDM (AD)，DN 40 | 688 426 |
