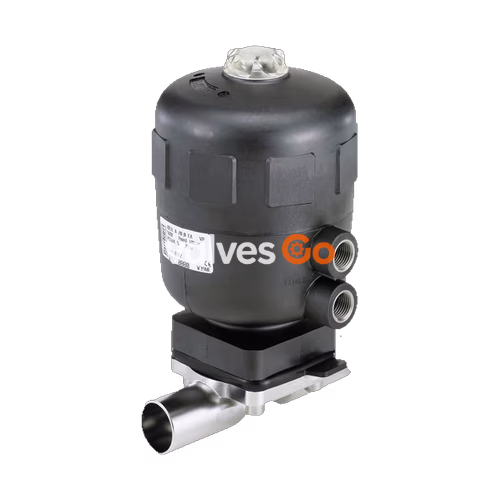

Бюркерт (Burkert) Тип 2031 (артикул 349981) представляет собой 2/2-ходовой мембранный клапан с внешним управлением, состоящий из пневматического поршневого привода, мембраны и корпуса. Надежный привод обеспечивает стабильную работу в гигиенических или агрессивных средах. Оптимизированный для потока корпус клапана с минимальным мертвым объемом обеспечивает высокую пропускную способность и широкий спектр применения. Привод имеет компактную конструкцию, допускающую автоклавирование.

Функции управления

Клапан настроен на функцию управления A (CF A): Пневматический 2/2-ходовой запорный клапан, двунаправленный, нормально закрытый усилием пружины в исходном положении.

Сертификаты и соответствие стандартам

• Взрывозащита: ATEX (EPS 18 ATEX 2 008 X II 2G Ex h IIC T4…T2 Gb / II 2D Ex h IIIC T135 °C…T300 °C Db) и IECEx.
• Гигиена: 3-A Sanitary Standards Inc., FDA, USP Class VI и Регламент EC 1935/2004 для пищевых продуктов и напитков.
• Прочее: TA Luft.

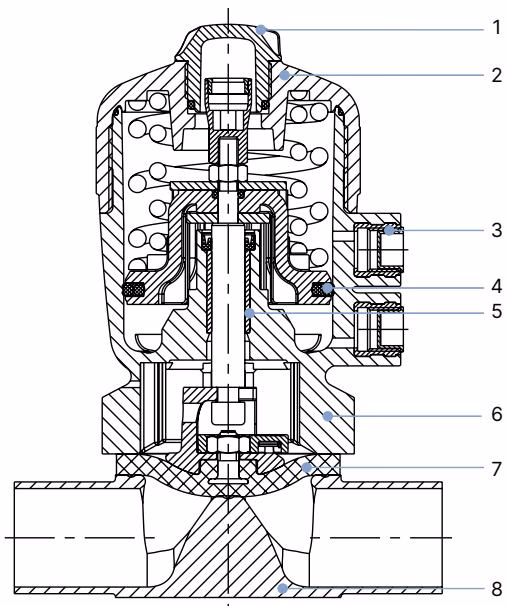

Материалы

• Привод: Полиамид (PA) или полифениленсульфид (PPS).
• Корпус клапана: Кованая нержавеющая сталь (1.4435/316L), трубчатый корпус, литой корпус или пластик (PVC-C, PVC-U, PP, PVDF).
• Мембрана: EPDM (AD), PTFE/EPDM (EA), Advanced PTFE/EPDM (EU) или ламинат GYLON и EPDM (ER).

Технические характеристики

• Номинальный диаметр: от DN 06 до DN 100 (от 1/8" до 4").
• Управляющее давление: от 4.7 до 6 бар (для артикула 349981). Максимальное управляющее давление составляет 7 бар для приводов из PPS (размеры 40-125) и 6 бар для приводов из PA (размеры 175-225).
• Температура окружающей среды: от -10 °C до +60 °C для приводов из PA (размер ≤ 125 мм).

Температура среды для мембран

Указанные температуры среды относятся только к средам, которые не разрушают материалы мембраны и не вызывают ее набухания. Не используйте мембраны в качестве парового запорного элемента.

Материал мембраны	Температура среды	Примечания
EPDM (AD)	от -10 °C до +143 °C	Стерилизация паром макс. +150 °C в течение 60 мин
PTFE/EPDM (EA)	от -10 °C до +130 °C	Стерилизация паром макс. +140 °C в течение 60 мин
Advanced PTFE/EPDM (EU)	от -5 °C до +143 °C	Стерилизация паром макс. +150 °C в течение 60 мин
GYLON и EPDM (ER)	от -5 °C до +130 °C	Стерилизация паром макс. +140 °C в течение 60 мин

Указания по монтажу

Мембранный клапан может быть установлен в любом положении, предпочтительно приводом вверх. Для обнаружения утечек одно из разгрузочных отверстий в крышке мембраны должно находиться в самом нижнем положении. При монтаже обеспечьте правильный угол самоопорожнения.
