宝德（Burkert）2031 型（订货号 349981）从外部控制的隔膜阀由一个气动活塞驱动器、一个隔膜以及一个二位二通阀门外壳组成。经验证且坚固耐用的执行机构可在卫生或侵蚀性环境条件下提供可靠的运行。采用经过流量优化设计的阀体实现最小死区，支持高流量且用途广泛。执行机构采用紧凑的可高压灭菌设计。

控制功能

该阀门配置为控制功能 A (SFA)：气动二位二通开/关阀，双向，在静止位置通过弹簧力关闭。

认证和符合性

• 防爆：ATEX (EPS 18 ATEX 2 008 X II 2G Ex h IIC T4…T2 Gb / II 2D Ex h IIIC T135 °C…T300 °C Db) 和 IECEx。
• 卫生标准：3-A Sanitary Standards Inc.、FDA（美国食品药品监督管理局）、USP Class VI 以及适用于食品和饮料的 EC 法规 1935/2004。
• 其他：TA-Luft（保持空气洁净的技术说明）。

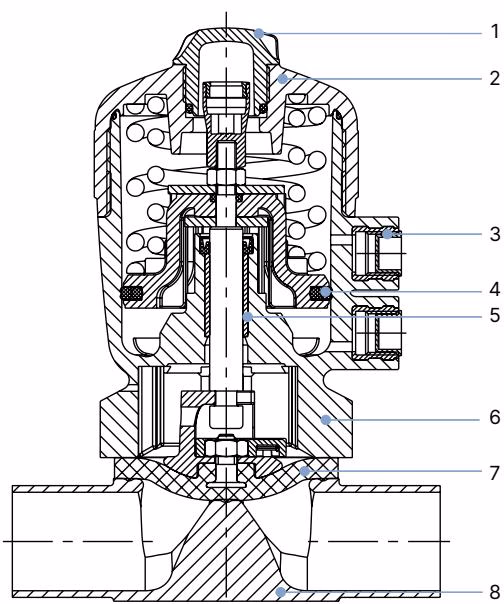

材料

• 执行机构：聚酰胺 (PA) 或聚苯硫醚 (PPS)。
• 阀体：锻造不锈钢 (1.4435/316L)、管压式阀体、铸造阀体或塑料 (PVC-C、PVC-U、PP、PVDF)。
• 膜片：EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU) 或 GYLON® 和 EPDM 层压材料 (ER)。

技术参数

• 公称直径：DN 06 至 DN 100（1/8 英寸至 4 英寸）。
• 控制压力：4.7 至 6 bar（针对订货号 349981）。PPS 执行机构（尺寸 40-125）的最大控制压力为 7 bar，PA 执行机构（尺寸 175-225）为 6 bar。
• 环境温度：PA 执行机构（尺寸 ≤ 125 mm）为 -10 °C 至 +60 °C。

膜片的介质温度

指定的介质温度仅适用于不会侵蚀膜材料或使其发胀的介质。不要将隔膜用作蒸汽屏障。

膜片材料	介质温度	备注
EPDM (AD)	-10 °C 至 +143 °C	+150 °C 下蒸汽灭菌 60 分钟
PTFE/EPDM (EA)	-10 °C 至 +130 °C	+140 °C 下蒸汽灭菌 60 分钟
高级 PTFE/EPDM (EU)	-5 °C 至 +143 °C	+150 °C 下蒸汽灭菌 60 分钟
GYLON 和 EPDM 层压材料 (ER)	-5 °C 至 +130 °C	+140 °C 下蒸汽灭菌 60 分钟

安装提示

活塞控制隔膜阀的安装位置可以是任意位置，但驱动器最好朝上。用于监测泄漏时，隔膜底座中的一个孔必须位于最低点。安装时必须注意管路的倾斜角度以确保自动排空。
