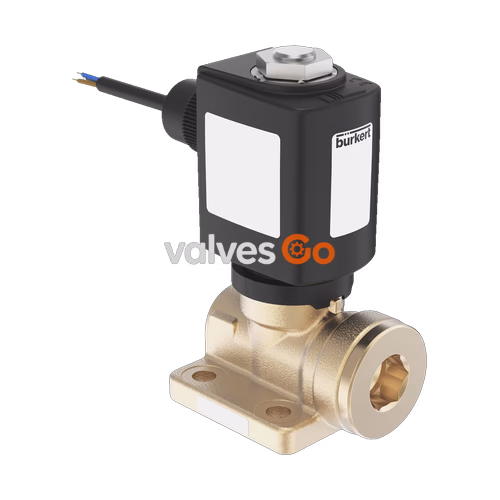

Бюркерт (BURKERT) 360353 (Тип 6240) — это сервоуправляемый поршневой электромагнитный клапан, предназначенный для управления, перекрытия и дозирования нейтральных сред. Для повышения устойчивости к давлению и герметичности стопор и направляющая трубка плунжера сварены вместе. Конструкция корпуса и качество поверхности обеспечивают максимальный расход, а катушки залиты химически стойкой эпоксидной смолой. Данная модификация имеет латунный корпус, уплотнения из PTFE, присоединение G 3/8 и работает от напряжения 24 В в диапазоне давлений от 0 до 16 бар.

Основные характеристики

• Сервоуправляемый компактный поршневой клапан с диаметром до DN 13
• Виброустойчивая система катушки на резьбе
• Энергосберегающая технология двойной катушки (доступно исполнение Kick and Drop)
• Безопасное открытие благодаря жестко связанной поршневой системе
• Доступны взрывозащищенные исполнения

Функции контура

Функция контура A (CF A): 2/2-ходовой электромагнитный клапан, сервоуправляемый, нормально закрытый.

Общие технические данные

Характеристика	Спецификация
Материал корпуса	Латунь, нержавеющая сталь 1.4404 / 316L
Материал катушки	Эпоксидная смола
Номинальное давление	40 бар (стандартное исполнение)
Условный проход	DN 6, DN 12, DN 13 (исполнение для пара)
Класс теплоизоляции	Эпоксидная катушка класс H
Рабочий цикл	100% непрерывная работа
Время переключения (DN 6)	Открытие: 10...20 мс, Закрытие: 40...50 мс
Рабочее напряжение	24 В пост. тока, 24 В 50/60 Гц, 110 В 50 Гц, 120 В 60 Гц, 230 В 50 Гц, 240 В 60 Гц
Допуск по напряжению	±10%
Рабочая среда	Нейтральные газы и жидкости (например, сжатый воздух, вода, гидравлическое масло, пар)
Вязкость	Макс. 21 мм²/с (21 сСт)
Степень защиты	IP65 с кабельным штекером Тип 2518
Монтажное положение	Любое, предпочтительно приводом вверх
Температура окружающей среды	Макс. +55 °C (Макс. +70 °C с катушкой Kick and Drop)

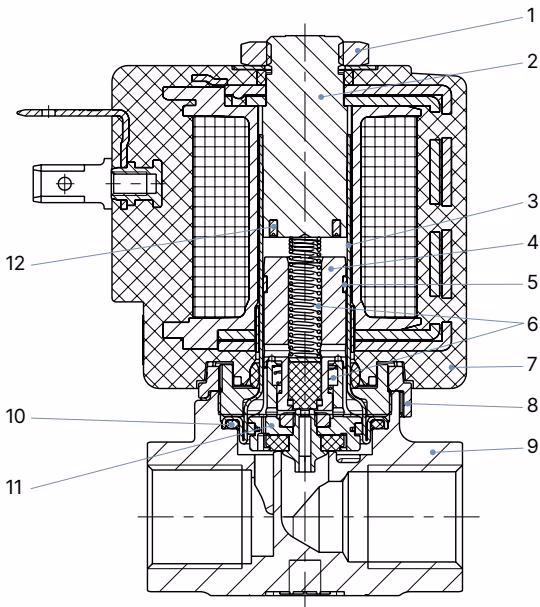

Спецификация материалов (стандартное исполнение)

№	Элемент	Материал
1	Гайка	Сталь (толстопленочная пассивация поверхности) (латунное исполнение) / Нержавеющая сталь 1.4305 PTFE (исполнение из нерж. стали)
2	Стопор	Нержавеющая сталь 1.4113/434
3	Направляющая трубка якоря	Нержавеющая сталь 1.4303/305/308
4	Сердечник	Нержавеющая сталь 1.4113/434
5	Направляющее кольцо	PTFE с угольным наполнителем
6	Пружины	Нержавеющая сталь 1.4310/301
7	Катушка	Эпоксидная смола
8	Фиксатор	PPS
9	Корпус	Латунь / нержавеющая сталь 1.4404/316L (CF3M)
10	Наружное уплотнение	FKM / EPDM / PEEK (высокотемпературное исполнение)
11	Поршень в сборе	Латунь / нержавеющая сталь 1.4305/303, нержавеющая сталь, PEEK, PTFE с угольным наполнителем, FKM/EPDM/PTFE
12	Экранирующее кольцо	Медь / серебро

Размеры (стандартное исполнение DN 6)

A (присоединение)	B	D	E	F	M	H	K	L
G 1/4	12	40	57.3	67.3	3.7	32	45	20.5
NPT 1/4	10	40	57.3	67.3	3.7	32	45	20.5
G 3/8	12	50	58.3	70.3	3.7	32	45	20.5
NPT 3/8	10.3	50	58.3	70.3	3.7	32	45	20.5

(Примечание: Размеры в мм. В таблице представлена выборка стандартных размеров для DN 6.)

Указания по технике безопасности

Опасность травмирования из-за высокого давления

Перед началом работ с системой или устройством сбросьте давление и опорожните трубопроводы.

Опасность поражения электрическим током

Перед началом работ с устройством или системой отключите электропитание и заблокируйте его от повторного включения. Соблюдайте действующие правила техники безопасности при работе с электрооборудованием.

Опасность ожогов и возгорания

При непрерывной работе поверхность устройства может сильно нагреваться. Держите устройство вдали от легковоспламеняющихся веществ и сред и не прикасайтесь к нему голыми руками.

Опасность травмирования из-за неисправности клапанов переменного тока (AC)

Заклинивший сердечник приведет к перегреву электромагнита, что вызовет отказ в работе. Контролируйте рабочий процесс для обеспечения надлежащего функционирования.
