PN16
宝德（BURKERT）360353（6240 型）是一款伺服辅助式活塞电磁阀，专为控制、切断和定量添加中性介质而设计。为了提高抗压和抗泄漏能力，止动器和阀芯导向管被焊接在一起。阀体设计和表面质量可实现最大流量，电磁线圈采用耐化学腐蚀的环氧树脂制成。此特定型号配备黄铜阀体、PTFE 密封件、G 3/8 接口，在 24V 电压下运行，压力范围为 0 至 16 bar。
主要特点
- 伺服辅助式紧凑型活塞阀，公称直径达 DN 13
- 抗振螺纹线圈系统
- 节能双线圈技术，提供 Kick and Drop 版本
- 采用硬耦合活塞系统实现安全开启
- 提供防爆版本
回路功能
作用方式 A (WW A)： 二位二通电磁阀，伺服辅助，在断电位置关闭（常闭）。
常规技术参数
| 特征 | 规格 |
|---|---|
| 阀体材料 | 黄铜、不锈钢 1.4404 / 316L |
| 线圈材料 | 环氧树脂 |
| 公称压力 | 40 bar (标准版本) |
| 公称直径 | DN 6、DN 12、DN 13 (蒸汽版本) |
| 绝缘等级 | 环氧树脂线圈 H 级 |
| 负载周期 | 连续运行 100% ED |
| 切换时间 (DN 6) | 打开：10...20 ms，关闭：40...50 ms |
| 工作电压 | 24 V DC、24 V 50/60 Hz、110 V 50 Hz、120 V 60 Hz、230 V 50 Hz、240 V 60 Hz |
| 电压公差 | ±10% |
| 工作介质 | 中性气体和液体 (例如，压缩空气、水、液压油、蒸汽) |
| 粘度 | 最大 21 mm²/s (21 cSt) |
| 防护等级 | IP65 (带 2518 型电气连接插头) |
| 安装位置 | 任意，建议执行机构朝上 |
| 环境温度 | 最高 +55 °C (带 Kick and Drop 线圈最高 +70 °C) |

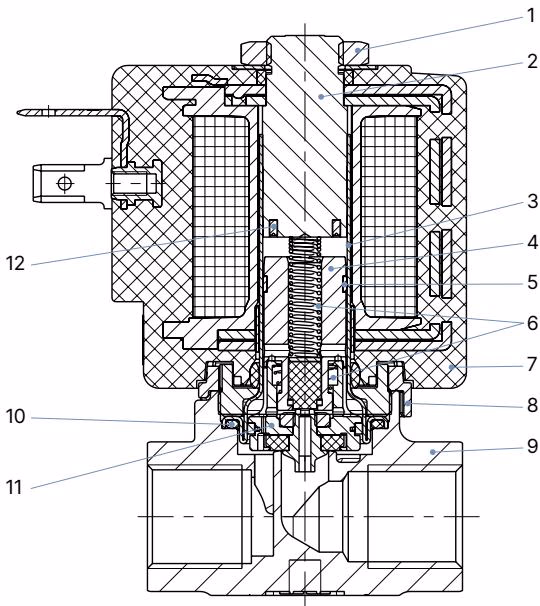

材料说明 (标准版本)
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 螺母 | 钢 (表面厚膜钝化) (黄铜版本) / 不锈钢 1.4305 PTFE (不锈钢版本) |
| 2 | 止动器 | 不锈钢 1.4113/434 |
| 3 | 阀芯导向管 | 不锈钢 1.4303/305/308 |
| 4 | 阀芯 | 不锈钢 1.4113/434 |
| 5 | 导向环 | PTFE 碳填充 |
| 6 | 弹簧 | 不锈钢 1.4310/301 |
| 7 | 线圈 | 环氧树脂 |
| 8 | 扭转止动器 | PPS |
| 9 | 阀体 | 黄铜 / 不锈钢 1.4404/316L (CF3M) |
| 10 | 外装式密封件 | FKM / EPDM / PEEK (高温版本) |
| 11 | 整个活塞 | 黄铜 / 不锈钢 1.4305/303、不锈钢、PEEK、PTFE 碳填充、FKM/EPDM/PTFE |
| 12 | 短路环 | 铜 / 银 |

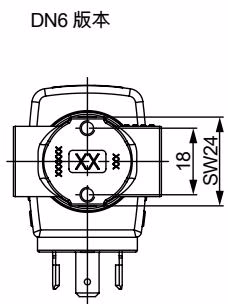

尺寸 (标准版本 DN 6)
| A (阀体接口) | B | D | E | F | M | H | K | L |
|---|---|---|---|---|---|---|---|---|
| G 1/4 | 12 | 40 | 57.3 | 67.3 | 3.7 | 32 | 45 | 20.5 |
| NPT 1/4 | 10 | 40 | 57.3 | 67.3 | 3.7 | 32 | 45 | 20.5 |
| G 3/8 | 12 | 50 | 58.3 | 70.3 | 3.7 | 32 | 45 | 20.5 |
| NPT 3/8 | 10.3 | 50 | 58.3 | 70.3 | 3.7 | 32 | 45 | 20.5 |
(注意：尺寸单位为 mm。表格显示了部分标准 DN 6 尺寸。)
安全说明
高压导致受伤风险
在系统或设备上工作之前，请关闭压力，排放/清空管路。
触电导致受伤风险
在设备或系统上工作之前，请关闭电源并加以保护以防止重新启动。遵守适用的电气设备事故预防和安全法规。
烫伤和火灾风险
如果设备连续运行，设备表面会发热。使设备远离高度易燃物质和介质，不要徒手触摸。
使用交流电 (AC) 的阀门发生故障导致受伤风险
卡住的阀芯将导致线圈过热，从而导致功能故障。监控工作过程，确保功能正常。
