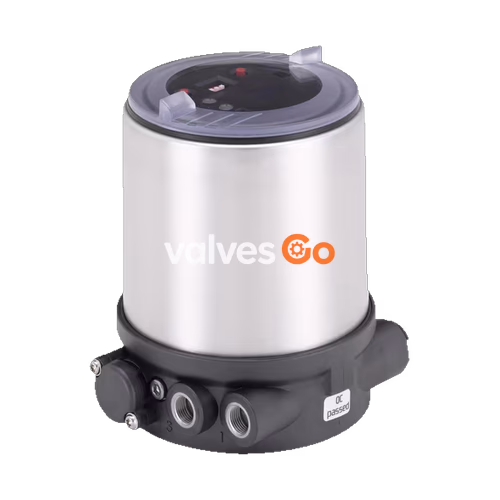

Бюркерт BURKERT (BURKERT) Type 8694 (Артикул 389238) — это компактный цифровой электропневматический позиционер, предназначенный для интегрированного монтажа на пневматические регулирующие клапаны. Задание уставки осуществляется с помощью стандартного сигнала 4-20 мА или через полевую шину/цифровую связь (AS-Interface, IO-Link или системную шину Bürkert büS). Бесконтактный сенсорный элемент регистрирует положение шпинделя клапана, обеспечивая работу без износа. Простой ввод в эксплуатацию облегчается функцией автоматической настройки X.TUNE и DIP-переключателями.

Позиционер образует единый функциональный блок в сочетании с пневматическими приводами, такими как серия ELEMENT Type 23xx или 2103. Он оснащен встроенным каналом управляющего воздуха в приводе, что устраняет необходимость во внешних трубках и повышает надежность конструкции.

Основные характеристики

• Компактность и надежность: Корпус из нержавеющей стали и PPS подходит для суровых промышленных условий.
• Бесконтактный датчик положения: Индуктивный (линейный) или магнитный (поворотный) принцип измерения для определения положения без износа.
• Автоматический запуск: Функция X.TUNE для автоматической настройки позиционера под конкретные условия работы клапана.
• Встроенная маршрутизация управляющего воздуха: Канал управляющего воздуха интегрирован непосредственно в привод.
• Цифровая связь: Доступен с AS-Interface, IO-Link или системной шиной Bürkert (büS) на базе CANopen.

Рекомендация по вводу в эксплуатацию

Запускайте функцию автоматической настройки X.TUNE всякий раз, когда доступно управляющее давление во время последующей работы. Рекомендуется запускать X.TUNE без давления рабочей среды, чтобы исключить помехи, вызванные силами потока.

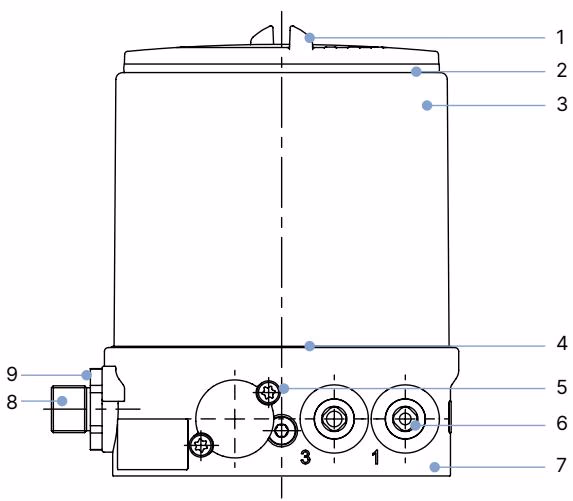

Спецификация материалов

№	Элемент	Материал
1	Крышка	PC
2	Уплотнение	EPDM
3	Кожух корпуса	Нержавеющая сталь
4	Уплотнение	EPDM
5	Винты	Нержавеющая сталь
6	Вставной соединитель / Резьбовое отверстие G 1/8	POM / Нержавеющая сталь
7	Базовый корпус	PPS
8	Штекерный разъем M12	Нержавеющая сталь
9	Винты	Нержавеющая сталь

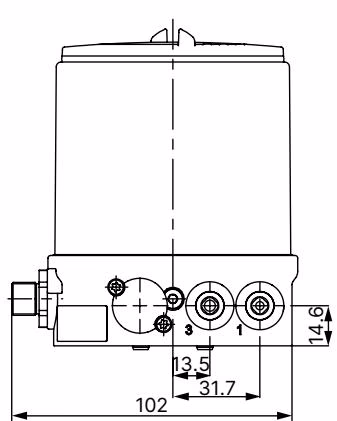

Размеры

Размеры в мм, если не указано иное. Применимо для монтажа на регулирующий клапан ELEMENT Type 23xx / 2103.

Электрические подключения

Позиционер поддерживает различные протоколы связи. Конкретное назначение контактов зависит от заказанного варианта.

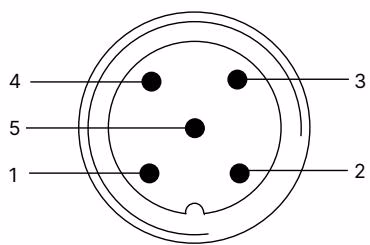

Подключение системной шины Bürkert (büS)

Контакт	Описание	Цвет кабеля
1	Экранирование CAN	Экранирование CAN
2	+ 24 В пост. тока ± 25%, макс. остаточная пульсация 10%	Красный
3	GND/CAN_GND	Черный
4	CAN_H	Белый
5	CAN_L	Синий

Подключение IO-Link (Порт класса B)

Контакт	Описание	Назначение контактов
1	L +	24 В пост. тока (Питание системы)
2	P24	24 В пост. тока (Питание привода)
3	L -	0 В / GND (Питание системы)
4	C/Q	IO-Link (Связь)
5	N24	0 В / GND (Питание привода)

Рабочие характеристики

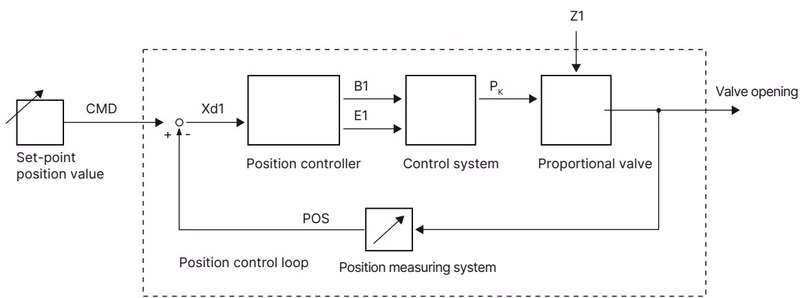

Схема прохождения сигнала

Система измерения положения регистрирует текущее положение (POS) пневматического привода. Контроллер положения сравнивает это фактическое значение положения с заданным значением (CMD). В случае отклонения регулирования на систему управления в качестве управляющей величины подается широтно-импульсный модулированный сигнал напряжения для подачи или сброса воздуха из пневматического привода.

Сертификаты и соответствие стандартам

Взрывозащита

Для вариантов с сертификатом ATEX/IECEx (например, II 3D Ex tc IIIC T135 °C Dc / II 3G Ex ec IIC T4 Gc) устройство может использоваться только в соответствии со спецификациями на отдельной наклейке об утверждении. Убедитесь, что система не может быть непреднамеренно активирована во время установки или технического обслуживания в потенциально взрывоопасных средах.

• ATEX: BVS 14 ATEX E 008 X (II 3D Ex tc IIIC T135 °C Dc / II 3G Ex ec IIC T4 Gc)
• IECEx: IECEx BVS 14.0009 X
• Северная Америка: Сертификат cULus E238179; Взрывозащита FM (Класс I, Зона 2, AEx ec IIC T4 Gc)
• CCC: Обязательная сертификация Китая для опасных применений.
