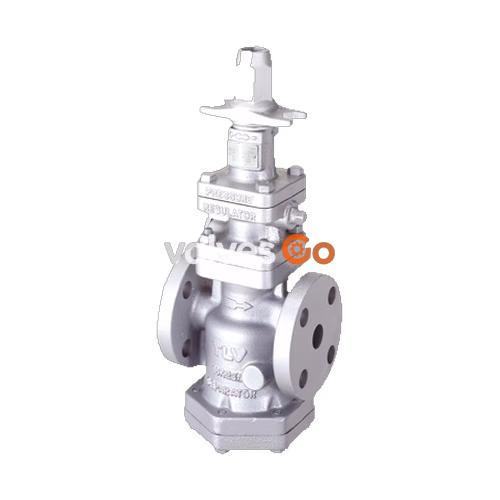

ТЛВ TLV COSR-21 - это автоматический редукционный клапан для пара, предназначенный для подачи сухого насыщенного пара при постоянном давлении. Он помогает устранить проблемы, связанные с увлеченным конденсатом и накипью, обеспечивая стабильную работу парового оборудования и продлевая срок службы клапана. Серия COSR оснащена амортизирующим поршнем и подходит для первичного давления от 1.35 до 2.1 МПа.

Меры безопасности

DANGER

НИКОГДА не подвергайте поплавок прямому нагреву (если применимо). Поплавок может взорваться из-за повышения внутреннего давления, что приведет к несчастным случаям, серьезным травмам или повреждению имущества.

WARNING

Выполняйте установку правильно и НЕ используйте это изделие за пределами рекомендуемых диапазонов рабочего давления, температуры и других спецификаций.

Технические характеристики

Модель	COSR-21
Диапазон первичного давления	От 1.35 до 2.1 МПа (от 13.5 до 21 бар / от 190 до 300 psig)
Диапазон регулировки вторичного давления	В пределах от 10% до 84% от первичного давления
Минимальное регулируемое давление	0.55 МПа (5.5 бар / 80 psig)
Максимальный перепад давления	0.85 МПа (8.5 бар / 120 psig)
Минимальный регулируемый расход	5% от номинального расхода (10% для размеров 65 мм и более)

Трубопроводы и установка

WARNING

Монтаж, осмотр, техническое обслуживание, ремонт, разборка, регулировка и открытие/закрытие клапана должны выполняться только обученным обслуживающим персоналом.

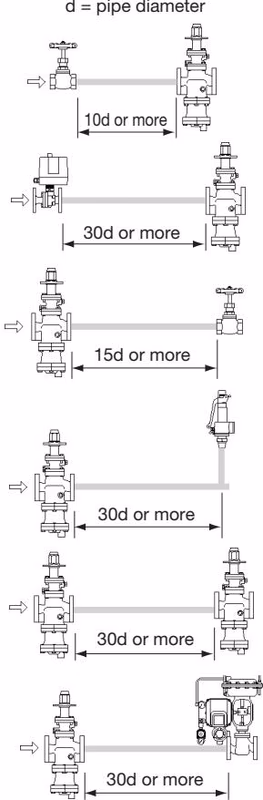

Рекомендуемые прямые участки трубопровода

Для обеспечения стабильного потока пара рекомендуется устанавливать COSR-21 на прямых участках трубопровода, чтобы избежать неравномерности потока, которая может привести к вибрации и нестабильному давлению.

Установка регулирующего клапана

Регулирующий клапан (например, для контроля температуры), установленный между COSR-21 и паровым оборудованием, может повысить давление между ними при закрытии. Поэтому регулирующий клапан следует устанавливать близко к паровому оборудованию, а после него - предохранительный клапан.

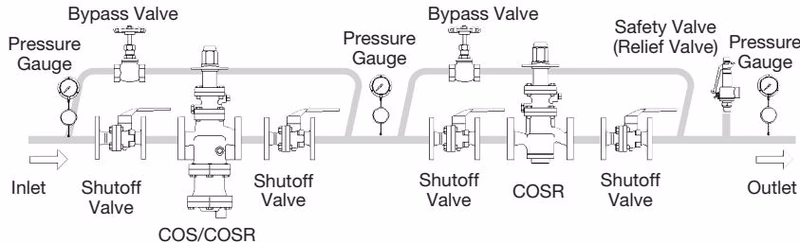

Двухступенчатое редуцирование давления

Двухступенчатое снижение давления следует применять в тех случаях, когда давление не может быть снижено до желаемого уровня с помощью одного COSR из-за ограничений рабочего диапазона (например, коэффициент редуцирования более 10:1).

Установка фильтра

Перед COSR следует установить фильтр (60 меш или мельче). Фильтр должен быть установлен горизонтально и под углом 90° к его нормальной ориентации, чтобы предотвратить скопление конденсата в корпусе сетки.

Регулировка

1. Перед регулировкой тщательно продуйте все трубопроводы.
2. Убедитесь, что запорный клапан и байпасный клапан, расположенные до и после COSR, полностью закрыты.
3. Снимите колпачок гаечного ключа, ослабьте контргайку и поверните регулировочный винт против часовой стрелки, чтобы уменьшить натяжение спиральной пружины.
4. Медленно полностью откройте запорный клапан на входе.
5. Слегка откройте запорный клапан на выходе.
6. Поворачивайте регулировочный винт по часовой стрелке для увеличения давления или против часовой стрелки для уменьшения давления, пока не будет достигнуто желаемое давление на выходе.
7. Медленно полностью откройте запорный клапан на выходе.
8. После настройки затяните контргайку и установите на место колпачок гаечного ключа.
