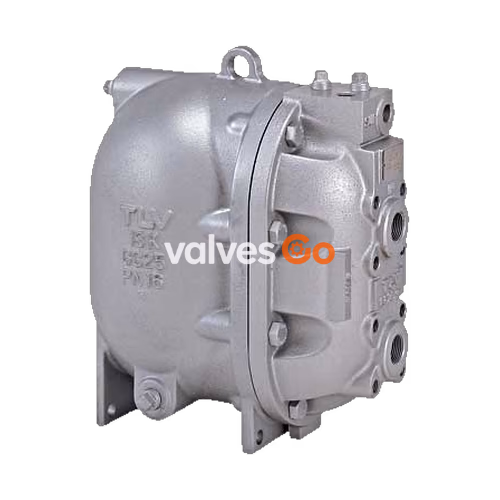

ТЛВ (TLV) GT10L — это компактный механический насос со встроенным конденсатоотводчиком, предназначенный для широкого спектра применений, включая дренаж теплообменников малой мощности, системы сбора вторичного пара и резервуары, часто работающие в условиях вакуума. Серия PowerTrap используется для отвода жидкости из областей с вакуумом или низким давлением в области с высоким давлением, или с небольших высот на более высокие.
Модель GT имеет дополнительную функцию конденсатоотводчика, что делает ее пригодной для использования в условиях, когда давление на входе может попеременно быть ниже или выше давления на выходе. Модель GP представляет собой механический насос без встроенного конденсатоотводчика.
Особенности
- Перекачивает высокотемпературный конденсат без кавитации.
- Не требует электропитания или дополнительных регуляторов уровня, поэтому искробезопасен.
- Насос работает с низким напором заполнения (мин. 300 мм).
- Легкий доступ к внутренним деталям без демонтажа с линии упрощает очистку и снижает затраты на техническое обслуживание.
- Внутренние детали из высококачественной нержавеющей стали и закаленные рабочие поверхности обеспечивают надежность.
- Компактная конструкция позволяет устанавливать насос в ограниченном пространстве.
WARNING
Установите надлежащим образом и НЕ используйте данное изделие за пределами рекомендованного рабочего давления, температуры и других технических характеристик. Использование не по назначению может вызвать такие факторы риска, как повреждение или неисправность в работе изделия, которые могут привести к серьезным авариям.
Системы применения
Существует два типа систем подачи (способов прокладки трубопроводов): закрытая система и открытая система. Использование модели GT или модели GP определяется исходя из типа системы.
| Тип системы | Закрытая система | Открытая система |
|---|---|---|
| Преимущества | - Нет необходимости во внешнем конденсатоотводчике (модель GT уже оснащена встроенным) - Нет сброса выпара - Малый резервуар - Возможно использование с вакуумным оборудованием | - Возможен сбор конденсата из нескольких устройств - Может применяться, если конденсатоотводчик расположен ниже ресивера |
| Примечания | - Один элемент оборудования на одну систему - Оборудование имеет минимальные требования к высоте, чтобы обеспечить естественное течение потока конденсата | - Для каждого элемента оборудования требуется отдельный конденсатоотводчик - Для выпуска выпара в атмосферу требуется вентиляционная труба |
| Модель | GT10L / GT14L / GT14M (Механический насос со встроенным конденсатоотводчиком) | GP10L / GP14L / GP14M (Механический насос) |

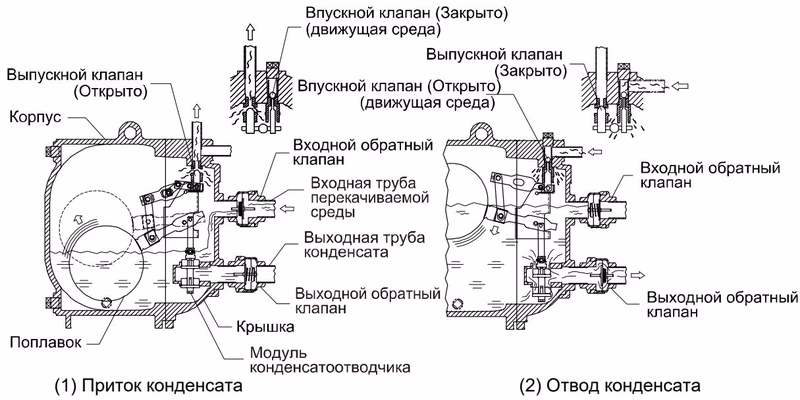

Эксплуатация
- Когда конденсат вытекает из входной трубы конденсата через входной обратный клапан в корпус блока, воздух в корпусе выходит через выпускной клапан и поплавок поднимается. В случае GT главный клапан на конденсатоотводчике открывается при подъеме поплавка. Если давление на входе выше противодавления, конденсат проходит через выходной обратный клапан и отводится.
- Когда поплавок поднимается до своего верхнего уровня, толкающий стержень на механизме мгновенного действия быстро поднимается, одновременно закрывая выпускной клапан и открывая впускной клапан (движущей среды). Давление, создаваемое движущей средой, приводит к тому, что внутреннее давление в блоке становится выше противодавления, отводя таким образом конденсат.
- В результате отвода конденсата уровень воды в блоке падает и поплавок опускается. Когда поплавок достигает своего нижнего уровня, толкающий стержень быстро перемещается вниз, открывая выпускной клапан и закрывая впускной клапан.

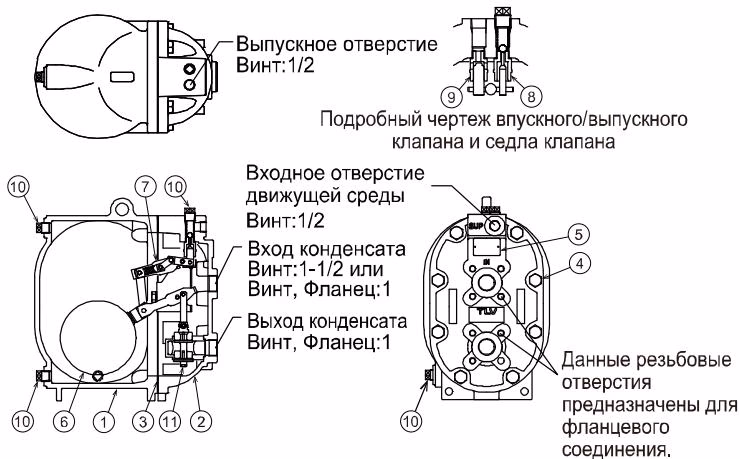

Конфигурация
| № | Наименование детали | № | Наименование детали | № | Наименование детали |
|---|---|---|---|---|---|
| 1 | Корпус | 5 | Заводская табличка | 9 | Блок выпускных клапанов |
| 2 | Крышка | 6 | Поплавок | 10 | Заглушка |
| 3 | Прокладка крышки | 7 | Механизм мгновенного действия | 11 | Конденсатоотводчик (только GT10L) |
| 4 | Болт крышки | 8 | Блок впускных клапанов |
Примеры установки трубопроводов

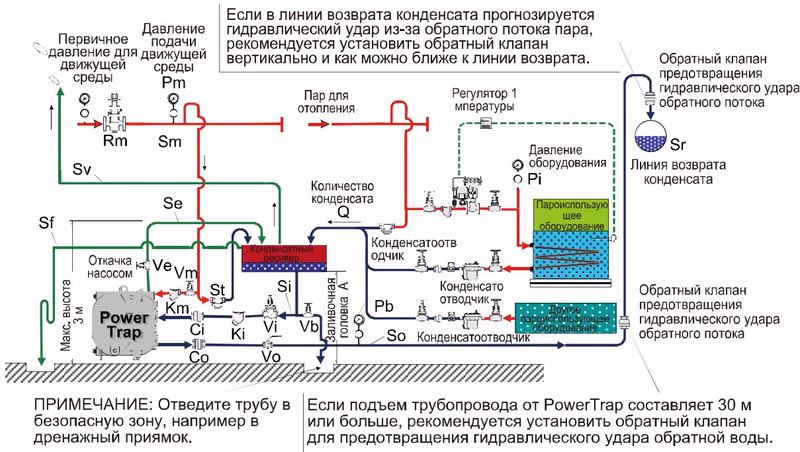

Трубопровод открытой системы (пример паровой системы)

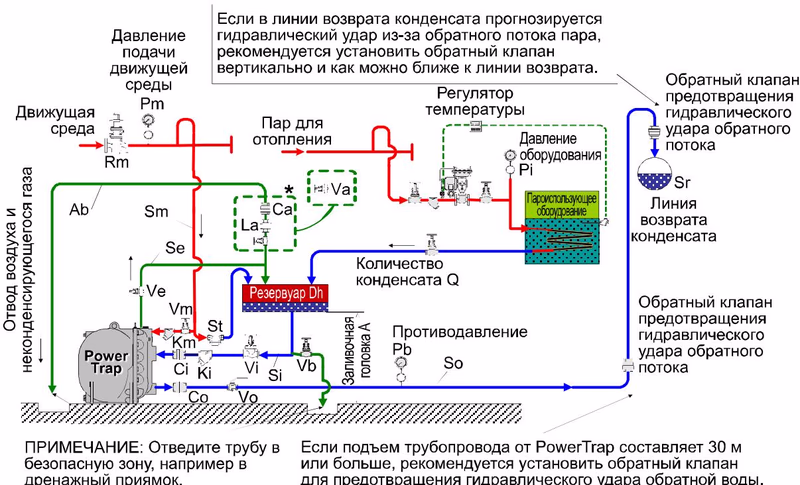

Трубопровод закрытой системы (пример паровой системы)
INFO
В областях применения закрытых систем движущая среда должна быть совместима с перекачиваемой жидкостью. Если в качестве движущей среды используется неконденсирующийся газ, например воздух или азот, обратитесь за консультацией в TLV.
Размеры
