TLV GT10L 是一款内置蒸汽疏水阀的紧凑型动力机械泵，广泛应用于小排量换热器、闪蒸汽回收系统以及多以真空状态运行的储水罐的冷凝水排放。PowerTrap 系列用于把负压区或低压区的流体送到高压区，也可用于把流体从低位送至高位。

GT 型机械泵体内装有一个疏水阀，使其可用于入口压力交替低于或高于出口压力的场合。GP 型机械泵则不带内置疏水阀。

产品特点

1. 排放高温冷凝水时不会产生气蚀。
2. 无需电力驱动或加装液位控制装置，本质安全。
3. 低水头运行（最小 300 mm）。
4. 在线更换内件，清理非常简便，减少了维护保养费用。
5. 优质不锈钢内件、硬化处理的工作表面确保泵的可靠运行。
6. 紧凑的结构设计最大限度减少安装空间。

WARNING

正确安装，请勿超越指定的工作压力、工作温度和其它特定条件范围使用本产品。产品使用不当会导致损坏或故障从而引发严重的事故。

应用系统

冷凝水回收系统可分成两大类：封闭式回收系统和开放式回收系统。采用 GT 型或 GP 型取决于系统的形式。

系统类型	封闭式回收系统	开放式回收系统
优点	- 无需外接疏水阀 (GT型内置疏水阀) - 不直接排放闪蒸汽 - 储水罐体积小 - 可用于真空设备中	- 可同时连接几个用汽设备 - 如果用汽设备的安装位置靠近地面，疏水阀的位置低于集水槽时也可以使用
注意点	- 一台用汽设备需要使用一台疏水泵 - 用汽设备的安装位置有一定的限制，以确保冷凝水能借助自身重力自然流动	- 每台用汽设备都应配置单独的蒸汽疏水阀 - 需配置排空管，把闪蒸汽排放入大气
型号	GT10L / GT14L / GT14M (内置蒸汽疏水阀的机械泵)	GP10L / GP14L / GP14M (机械泵)

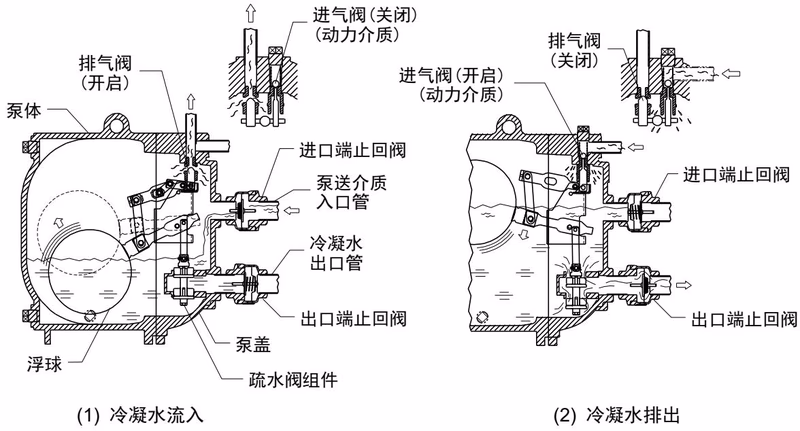

工作原理

1. 当冷凝水通过机械泵入口处的止回阀流入泵体时，泵内原先的空气就会从排气阀排出，随着流入的冷凝水量的增加，浮球上浮。如使用 GT 型，冷凝水液位上升、浮球随之上升，主阀阀嘴就会打开。当设备压力大于背压时，冷凝水流经出口管上的止回阀排出。
2. 当浮球上升到一定高度时，弹压机构上的推杆就会迅速上升，关闭排气阀，并同时打开进气阀。动力介质进入泵体，泵体内的压力逐渐上升，直至超过背压，冷凝水通过出口管道进行排放。
3. 随着冷凝水的排放，泵体内冷凝水的液位逐渐下降，浮球也随之下降。当浮球下降至一定位置时，弹压机构上的推杆迅速向下运动，排气阀随之开启，同时进气阀关闭。

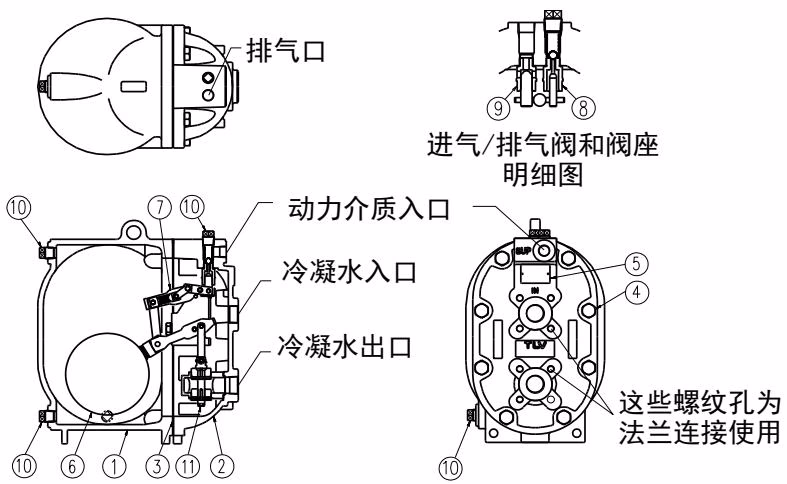

结构配置

序号	部件名称	序号	部件名称	序号	部件名称
1	泵体	5	铭牌	9	排气阀组件
2	泵盖	6	浮球	10	螺塞
3	泵盖垫圈	7	弹压机构	11	疏水阀组件(仅用于GT10L)
4	泵盖螺栓	8	进气阀组件

安装布管示例

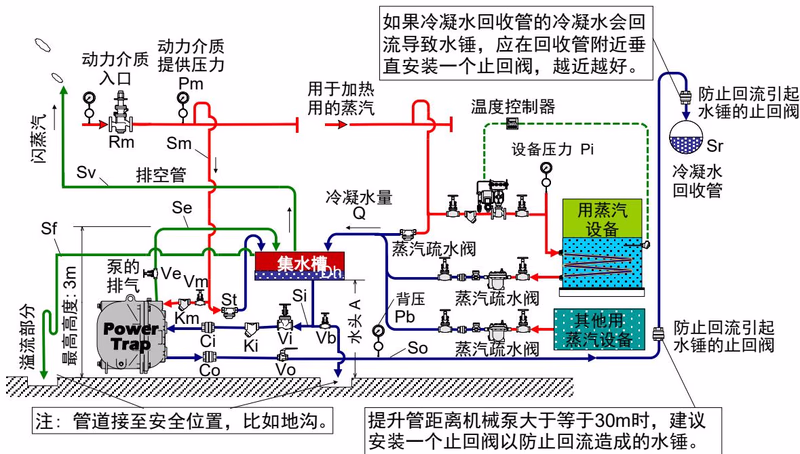

开放式回收系统的布管 (蒸汽系统示例)

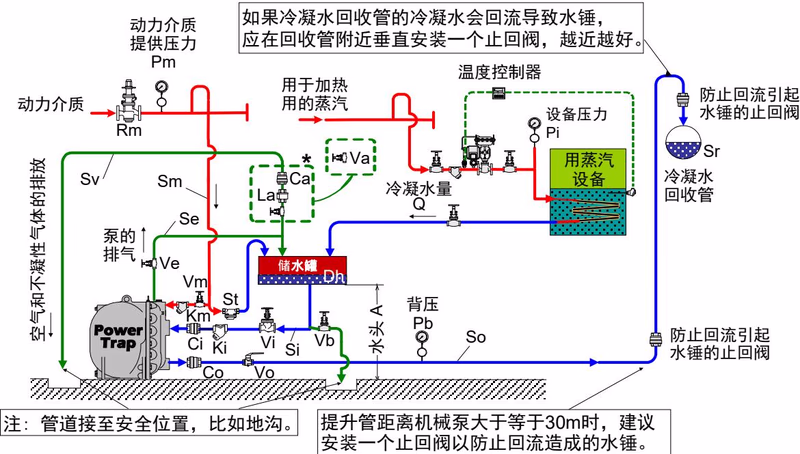

封闭式回收系统的布管 (蒸汽系统示例)

INFO

采用封闭式回收系统时，作为动力介质的气体必须和泵送介质相一致。如需使用诸如空气或氮气等不可凝性气体作为动力介质，请先咨询 TLV 公司。

外形尺寸
