WirelessHART 2.4 ГГц
Датчик ТЛВ (TLV) iT5-IS-SUN iTrapSensor — это датчик мониторинга с беспроводной связью, предназначенный для высокочастотного контроля критически важного паропотребляющего оборудования, такого как теплообменники, прессы, турбины, оборудование в труднодоступных местах или конденсатоотводчики. Основанный на протоколе ISA 100.11A, он обеспечивает надежное беспроводное измерение температуры поверхности и ультразвука.
Особенности
- Высокочастотный мониторинг: циклы измерения настраиваются в диапазоне от 1 секунды до 1 часа.
- Дальность связи в пределах прямой видимости 400 м между датчиком и ретранслятором или между ретрансляторами.
- Питание от долговечного аккумуляторного блока, заменяемого во взрывоопасных зонах.
- Измерение температуры поверхности до 400 °C.
- Искробезопасное исполнение для использования во взрывоопасных и невзрывоопасных зонах.
- Опциональный тип с удлиненной антенной для удаленного монтажа антенны.
INFO
Программное обеспечение для диагностики конденсатоотводчиков требуется отдельно. Для получения подробной информации свяжитесь с TLV.
Технические характеристики
| Модель | iT5-IS-SUN | |||
|---|---|---|---|---|
| Тип | Низкотемпературный | Высокотемпературный | ||
| Максимальная температура измерения (°C) | 250 | 400 | ||
| Диапазон измеряемых температур (°C) | от -40 до +250 | от -40 до +400 | ||
| Минимальная температура окружающей среды (°C) | -40 | |||
| Максимальная температура окружающей среды (°C) | Максимальная температура измерения | от -40 до < 135 | 80 (вертикально), 80 (параллельно) | 80 (вертикально), 80 (параллельно) |
| от 135 до < 200 | 75 (вертикально), 77 (параллельно) | 75 (вертикально), 77 (параллельно) | ||
| от 200 до < 250 | 67 (вертикально), 75 (параллельно) | — | ||
| от 200 до < 300 | — | 67 (вертикально), 75 (параллельно) | ||
| от 300 до < 400 | — | 62 (вертикально), 72 (параллельно) | ||
| Диапазон частот беспроводной связи | 2,4 ГГц | |||
| Максимальное количество подключений | 500 устройств на шлюз 1) | |||
| Максимальное количество переходов (hops) | 4 (от точки доступа до датчика) | |||
| Цикл измерения 2) | от 1 секунды до 1 часа | |||
| Источник питания | Тип | Неперезаряжаемый литий-тионилхлоридный аккумуляторный блок 3) | ||
| Номинальное напряжение | 3,6 В | |||
| Номинальная емкость | 38 А·ч | |||
| Срок службы батареи 4) | 10 лет при обычной эксплуатации (цикл измерения 60 с) или 5 лет (цикл измерения 15 с) | |||
| Характеристики искробезопасности | ATEX: II 1G Ex ia IIC T4 Ga UL/cUL: Class I, Division 1, Groups ABCD IECEx: Ex ia IIC T4 Ga, Class I, Zone 0, AEx ia op is IIC T4, Ex ia op is IIC T4 UKEX: Ex ia IIC T4 Ga | |||
| Соединительная труба | Прямая труба | |||
| Беспроводной модуль | Протокол связи | ISA 100.11a, на базе IEEE 802.15.4 | ||
| Соответствие нормативным требованиям | Соответствует FCC, IC, CE | |||
| Полоса частот | от 2,405 до 2,480 ГГц | |||
| Выходная мощность передатчика | 7,0 мВт/МГц | |||
| Дальность связи | Около 400 м 5) (в пределах прямой видимости) | |||
| Класс защиты | IP66 и IP67 (оценка искробезопасности проводится при IP20) | |||
| Материал | Корпус, крышка | Литье из алюминиевого сплава (ADC3, SG100A) | ||
| Наконечник датчика | Нержавеющая сталь (SUS304) | |||
| Теплозащитный экран | Полиэфирэфиркетон (PEEK) | |||
| Опции | Тип с удлиненной антенной: Датчик с антенной 150 мм и кабелем 3 м или 13 м (искробезопасный) Способ монтажа датчика: Зажимной или ленточный тип | |||
1) При использовании рекомендованной TLV системы (Yokogawa Electric Corporation: YFGW410)
2) Цикл измерения может быть настроен для каждого датчика. Настраиваемый цикл зависит от используемого шлюза.
3) Аккумуляторный блок можно заменять во взрывоопасных зонах.
4) Срок службы батареи указан для температуры окружающей среды 25 °C и может варьироваться в зависимости от условий окружающей среды, таких как используемый шлюз, статус передачи и температура окружающей среды.
5) Зависит от условий окружающей среды и места установки.

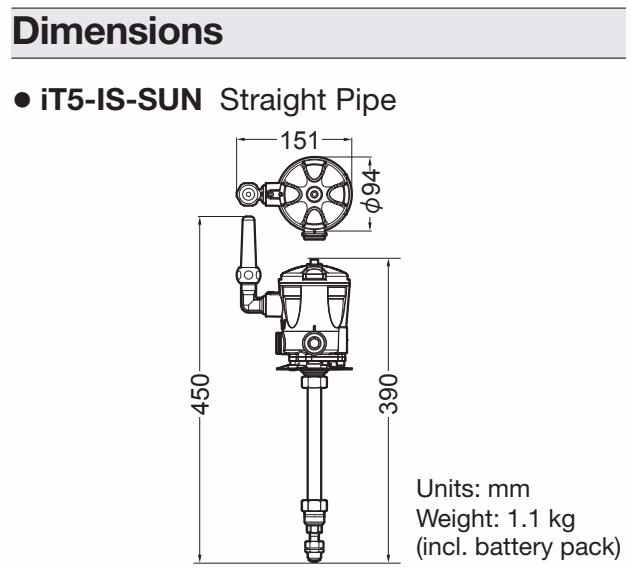

Габаритные размеры

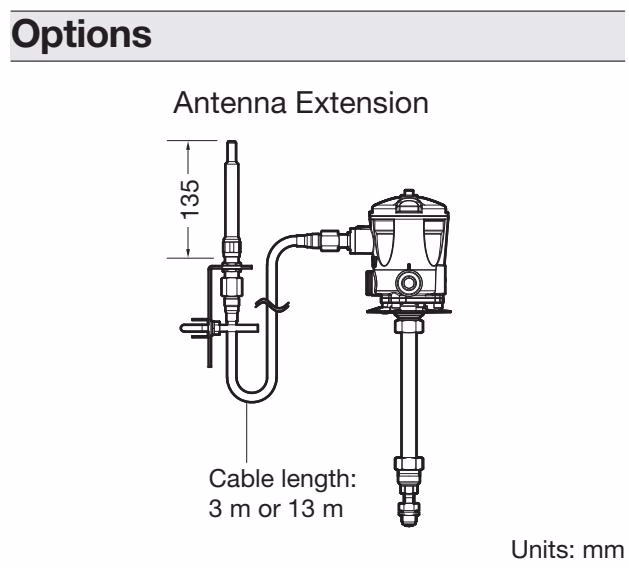

Опции

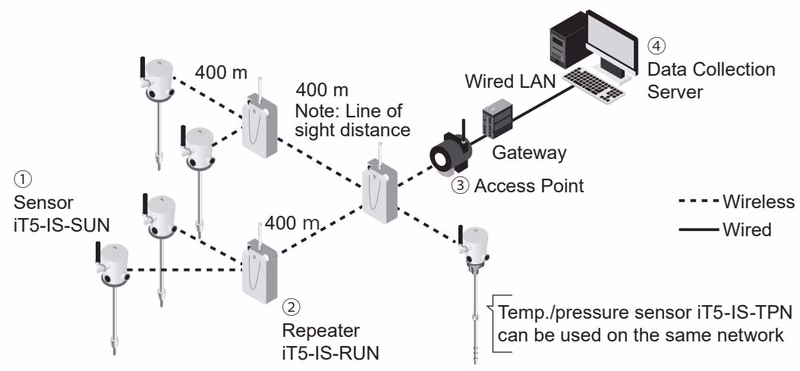

Пример конфигурации системы
| № | Модель | Функция |
|---|---|---|
| 1 | Датчик: iT5-IS-SUN | Измерение ультразвука и температуры поверхности, беспроводная передача информации |
| 2 | Ретранслятор: iT5-IS-RUN | Беспроводная ретрансляция информации |
| 3 | Точка доступа/Шлюз | Ретрансляция информации через интранет |
| 4 | Сервер сбора данных | Импорт собранных данных |
Для получения полной информации обратитесь к отдельным спецификациям (SDS).
