TLV iT5-IS-SUN iTrapSensor 是一款具有无线通信功能的蒸汽疏水阀无线监控传感仪，专为换热器、泵和汽轮机等重要用汽设备，以及难以到达位置的设备或蒸汽疏水阀的高频监控而设计。该传感器基于 ISA 100.11A 规范，提供可靠的无线表面温度和超声波测量。

特点

• 高频监控：测量周期可在 1 秒至 1 小时之间任意设置。
• 传感器与中继器或中继器之间的视线通信距离为 400 m。
• 由全包裹的长续航电池供电，在防爆区域可以直接更换。
• 最高可测量温度 400 °C。
• 采用本安防爆，可用于防爆区域和非防爆区域。
• 可选配远程模块应用于需要远程监控的区域。

INFO

需单独安装蒸汽疏水阀诊断软件。有关详细资料请咨询 TLV 公司。

规格

型号			iT5-IS-SUN
类型			低温	高温
最高测量温度 (°C)			250	400
可测温度范围 (°C)			-40 至 +250	-40 至 +400
最低环境温度 (°C)			-40
最高环境温度 (°C)	最高测量温度	-40 至 < 135	80 (垂直), 80 (平行)	80 (垂直), 80 (平行)
		135 至 < 200	75 (垂直), 77 (平行)	75 (垂直), 77 (平行)
		200 至 < 250	67 (垂直), 75 (平行)	—
		200 至 < 300	—	67 (垂直), 75 (平行)
		300 至 < 400	—	62 (垂直), 72 (平行)
无线频段			2.4 GHz
最大连接数			每个网关 500 台设备 1)
最大跃点数			4 (从接入点到传感器)
测量周期 2)			1 秒到 1 小时
电源供电	类型		不可充电锂亚硫酰氯电池包 3)
	额定电压		3.6 V
	额定容量		38 Ah
电池寿命 4)			正常运行 10 年 (测量周期为 60s)、或 5 年 (测量周期为 15s)
本质安全标准			ATEX: II 1G Ex ia IIC T4 Ga UL/cUL: Class I, Division 1, Groups ABCD IECEx: Ex ia IIC T4 Ga, Class I, Zone 0, AEx ia op is IIC T4, Ex ia op is IIC T4 UKEX: Ex ia IIC T4 Ga
连接管道			直管
无线模块	通信协议		符合 IEC 60770-1
	合规性		符合 FCC、IC、CE
	频宽		2.405 至 2.480 GHz
	发射功率输出		7.0 mW/MHz
	通信距离 5)		大约 400 m (视野开阔)
防护等级			IP66 和 IP67 (本质安全评估于 IP20 下)
材质	阀体, 阀盖		铝合金压铸件 (ADC3、SG100A)
	感应头		不锈钢 (SUS304)
	隔热板		聚醚醚酮 (PEEK)
可选配件			远程模块类型: 135mm 天线和 3m 或 13m 电缆 (本质安全) 传感器安装方式: 夹式或带式

¹⁾ 使用 TLV 推荐的系统时 (Yokogawa Electric Corporation: YEGW410)
²⁾ 可以为每个传感器配置测量周期。可配置的周期取决于所使用的网关。
³⁾ 电池包可以在防爆区域更换。
⁴⁾ 电池寿命是在 25 °C 的环境温度下给出的，可能会因为使用的网关、传输状态和环境温度等环境条件而有所不同。
⁵⁾ 取决于环境条件和安装位置。

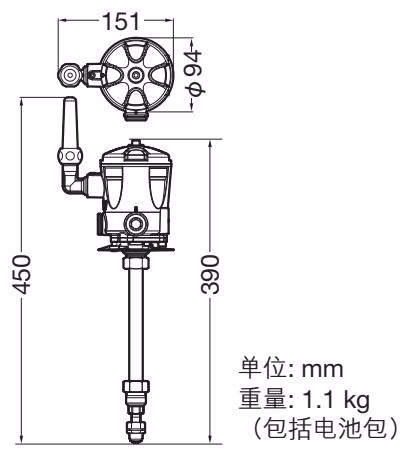

外形尺寸

• iT5-IS-SUN 直管

单位: mm

可选配件

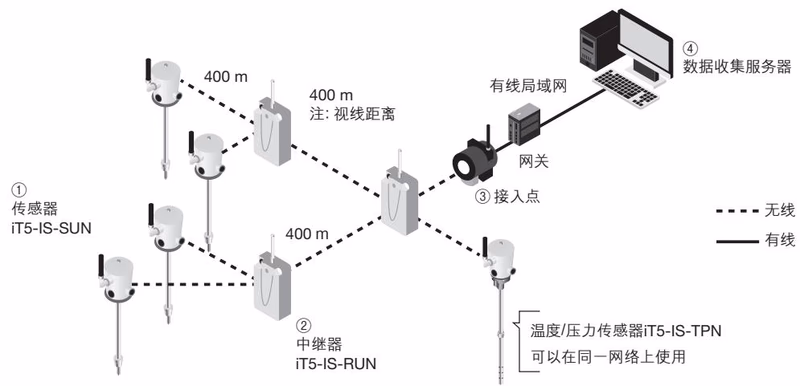

系统配置示例

序号	型号	功能
1	传感器: iT5-IS-SUN	测量超声波和表面温度,无线传输信息
2	中继器: iT5-IS-RUN	信息无线中继
3	接入点/网关	通过内部网中继信息
4	数据收集服务器	导入收集的数据

有关完整的详细信息，请参见各个规格数据表 (SDS)。
