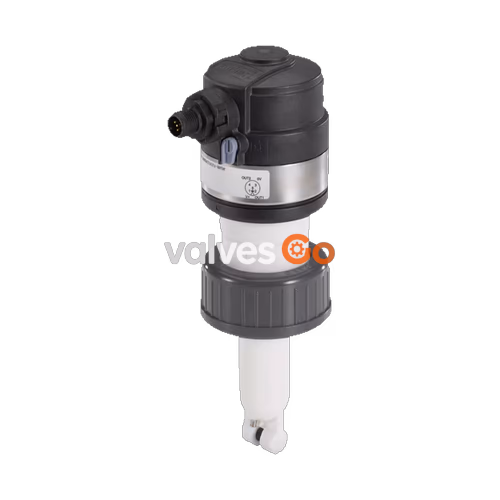

宝德（BURKERT）559610（8222 型）是一款专为测量液体电导率设计的紧凑型电导率仪。该 ELEMENT 标准型设备配备双电极测量池，电导池常数为 C = 1.0 cm-1，并集成了 Pt1000 温度探头。传感器采用石墨电极和 PVDF 探头支架，适用于纯水及低浓度液体（如工业废水）。设备提供三路可调输出，包括两路晶体管输出（NPN/PNP）和一路 4...20 mA 模拟输出，工作电压为 14...36 V DC。

产品设计与材质

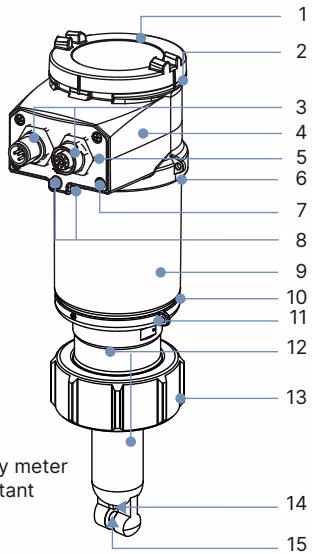

电导率传感器通过插接和引脚固定在变送器外壳上。过程连接采用 PVC 材质的 G 1 1/2 活接螺母，设计用于安装在 Burkert S022 型适配器中。

• 探头支架：PVDF
• 电极 (C = 1.0 cm-1)：石墨
• 活接螺母：PVC
• 外壳：不锈钢 1.4404 (316L)，PPS
• 盖板：聚碳酸酯 (PC)，透明
• 密封件：EPDM，硅胶

性能参数

设备转换测量信号并计算输出信号，提供电导率和温度的连续测量。

• 电导率测量范围：0.005...10 mS/cm（对于 C = 1.0 cm-1）
• 电导率测量偏差：测量值的 ±3%
• 温度测量范围：-20...+100 °C（受 PVC 螺母限制为 0...+50 °C）
• 温度测量偏差：±1 °C

WARNING

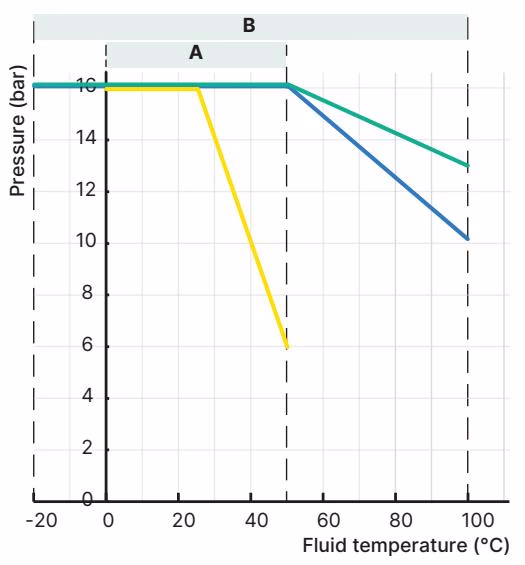

流体温度受流体压力和活接螺母材质的限制。对于配备 PVC 活接螺母的 559610 型号，在最大压力 PN 16 下，最高流体温度为 +50 °C。

电气数据

• 工作电压：14...36 V DC，经过滤波和稳压
• 电流消耗：≤ 1 A（带晶体管负载）；≤ 25 mA（在 14 V DC 下，无晶体管负载，带电流环路）
• 模拟输出：4...20 mA（可调节为源型或漏型）
• 数字输出：晶体管，最大 700 mA（如果两路均接线，每路晶体管最大 0.5 A）
• 电气连接：1 个 5 针 M12 公头连接器

安装

8222 型电导率仪可通过拧紧活接螺母安装到任何带有 G 1 1/2 外螺纹传感器连接的适配器或接头中。安装位置必须确保探头连续且完全浸没在流体中。必须避免气泡以获得可靠的测量结果。
