斯派莎克 Spirax Sarco EL2280 和 EL2281 是专为一般工业应用设计的 Pt100 铂电阻温度感应器。感温元件采用三线制 RTD，符合 EN 60751：Class A（A级）标准。其温度测量范围下限为 -200°C，上限为 +800°C（超过 300°C 时配备自带散热器的型号）。该系列产品通常提供标准温度范围，也可根据特殊需求进行定制。

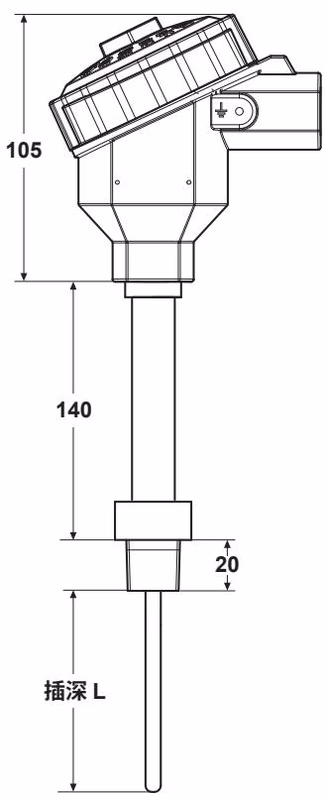

EL2280 温度感应器

EL2280 为 Pt100 铂电阻温度感应器，提供直接的电阻信号输出。过程连接方式为 1/2" NPT 螺纹，插入深度除标准长度外，可在 25mm 至 1000mm 范围内定制。它广泛应用于需要精确温度反馈的工业自动化系统。

EL2281 温度变送器

EL2281 是 Pt100 温度传感器与变送器的组合体，提供 4-20mA + HART 回路供电输出。它可以与任何支持相应通讯输入的指示器、控制器或计算机系统连接。此外，EL2281 自带 LCD 显示屏，可就地实时显示测量温度数值与单位。

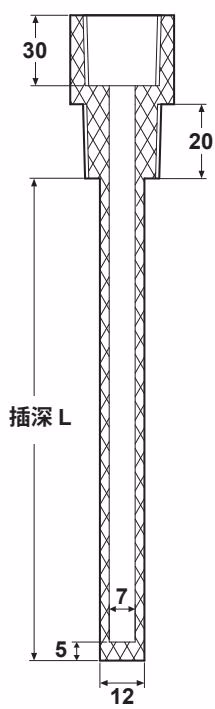

保护套管

设备标准提供 1/2" NPT 螺纹连接的保护套管。根据应用环境，还可提供 G/M/NPT 螺纹、PN 或 ANSI 法兰、整体钻孔焊接等多种过程连接方式。保护套管的最高工作压力可达 30 MPa，最高工作温度为 800°C。

技术规格

参数	EL2280	EL2281
输出信号	Pt100 (EN 60751 Class A)	4-20mA + HART
电源电压	-	12~32V DC
变送器精度	-	±0.2%
标准温度范围	0~300℃	0~300℃
标准插深	25, 50, 75, 125, 225, 725mm	25, 50, 75, 125, 225, 725mm
防护等级	IP65	IP65
重量	约 1.0kg	约 1.8kg

HART 通讯说明（仅限 EL2281）

• 通讯地址：0-15（默认 0）
• 传输速率：1200 bps
• 传输距离：最大 1.5km
• 负载电阻：HART 通讯时，负载电阻需 ≥ 250Ω

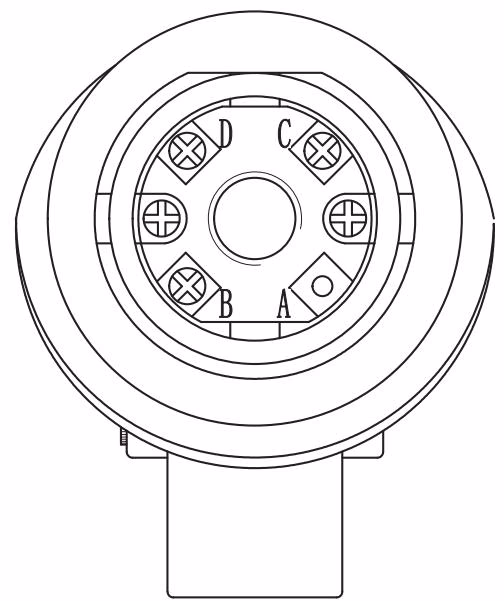

接线端子图

注意事项

• 安装深度： 安装于管道时，建议插入深度为管径的 1/2，再加上安装凸台的高度。
• 流动性： 探头严禁安装在管道内静止无流动的死角区域。
• 导热建议： 若使用保护套管，建议在套管内部填充导热油以提升响应速度。
• 环境温度： 在蒸汽等高温系统中使用时，推荐水平安装，以减少对电子元件的热影响。
• 干扰防护： 为防止信号干扰，EL2280 建议使用三芯屏蔽线，EL2281 建议使用双芯屏蔽线。
