产品概述

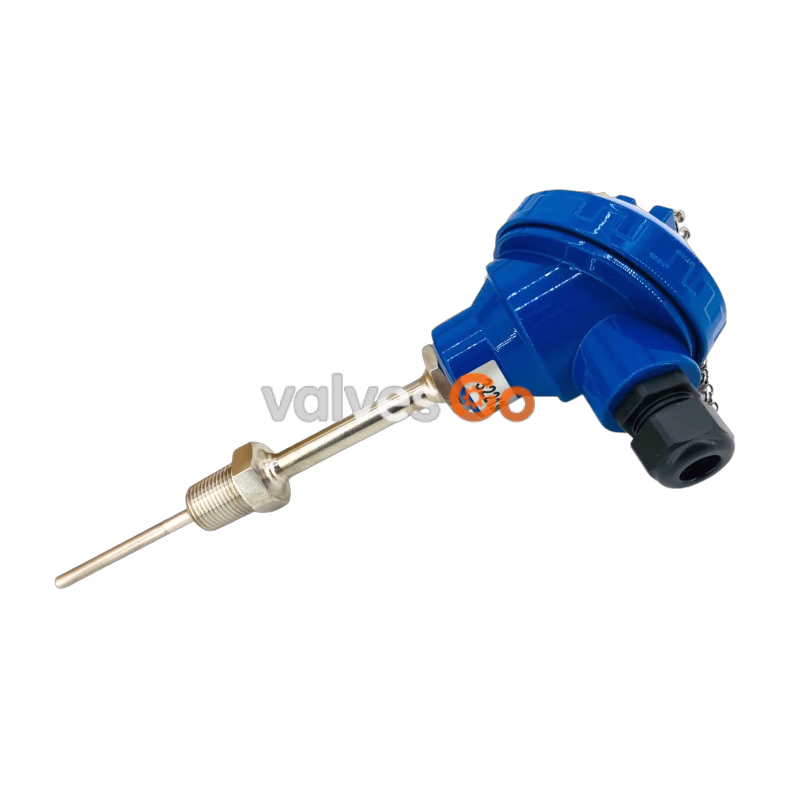

EL2270和EL2271是斯派莎克推出的工业级温度感应器系列，专为一般工业温度测量场景设计，具备高可靠性和广泛的适配性�?

EL2270 温度感应�?

EL2270为PT100铂电阻温度感应器，采用三线制RTD设计，完全符合EN60751: Class A（A级）精度标准。可与任何带三线制PT100输入的温度指示器或控制器直接连接，满足常规工业温度测量需求�?

专用型号

• **快速型感应�?*：插入深�?0mm，适用于板式换热器等需要快速响应的场景
• **小型感应�?*：插入长�?9mm，采用�?BSP螺纹连接，适配空间受限的安装环�?

EL2271 温度感应器与变送器组合

EL2271集成了PT100感应元件与变送器功能，感应部分同样为三线制并符合EN60751: Class A标准。变送器输出4-20mA标准信号，可直接对接各类�?-20mA输入的温度指示器、控制器或计算机系统�?

认证与校�?

• 符合ATEX 1G EExia IIC/IIB T4/T5/T6认证要求
• 支持�?50℃至500℃范围内进行现场校正
• 可提�?点校正系列产�?

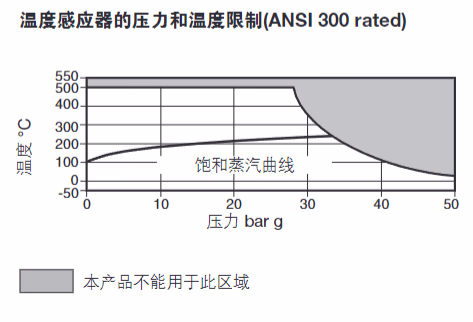

压力/温度限制

ANSI 300 rated（无保护套产品）

ANSI 600 rated（带保护套产品）

流速要�?

• 空气和蒸汽应用：流体流速应小于45m/s
• 液体应用：建议流速为5m/s
• 700mm�?00mm长度的保护套仅适用于非流动场所

尺寸参数

产品主体尺寸（近似值，单位：mm�?

尺寸代号	EL2270标准�?	EL2270小型	EL2270快速反应型	EL2271
A	88	58	88	88
B	130	62	150	130
C	75	63	75	75
D	25, 50, 75, 125, 225, 725	39	40	25, 50, 75, 125
E	6	6	4.5	6

说明

快速反应型的EL2270仅可提供插入长度�?0mm的一种�?

保护套尺寸（F值，单位：mm�?

产品	薄壁组装	锥孔	1½"卫生卡箍连接
F	200, 700	25, 50, 100	25, 50, 100, 200

技术参�?

机械与环境参�?

参数类别	具体项目	EL2270	EL2271
外壳	材质	KNE 铝合�?- 树脂涂层	KNE 铝合�?- 树脂涂层
感应探头	材质	316不锈�?	316不锈�?
接口规格	螺纹标准	½" NPT（小型为¼" BSPT�?	½" NPT
电线接口	规格标准	M20 带电缆压盖，符合 BS 4568 �?�?	M20 带电缆压盖，符合 BS 4568 �?�?
密封等级	防护标准	IP65	IP65
环境温度	最�?最�?	-50�?/ +70�?	-50�?/ +85�?

电子参数

参数项目	EL2270	EL2271
温度测量范围	-50�?�?+500�?	-50�?�?+500�?
输出信号	Pt100 符合 EN 60751: Class A	回路供电 4-20mA
感应器故障输�?	-	通常�?3mA
电源要求	-	10-30 Vdc
最大回路电�?	-	24Vdc�?36Ω�?0Vdc�?09Ω

特殊性能

• EL2270快速反应型感应器时间常数为1.7s，响应速度�?
• EL2271变送器具备感应器故障识别功能，故障时输�?3mA信号提示

保护套规�?

系列产品提供三种类型的保护套选择，适配不同工业环境需求，小型EL2270无保护套配置�?

保护套类�?	连接方式	特殊说明
薄壁组装保护�?	½"NPT螺纹连接	仅用于非流动场所
锥孔保护�?	½"NPT螺纹连接	-
卫生型保护套	1½"卫生卡箍连接（ASME BPE�?	符合3A卫生标准，电解抛光至0.4μm

保护套选择说明

• 保护套需根据感应器插入长�?D"选型，标注为"适合XXmm感应器的保护�?
• 保护套尺�?F"短于感应器尺�?D"，因螺纹部分占用一定长�?
• 225mm�?25mm插入长度的感应器，其配套保护套仅适用于非流动场所

选型指南

型号选择要点

1. 根据测量需求选择型号：仅需温度感应信号选EL2270，需直接输出4-20mA标准信号选EL2271
2. EL2270根据安装空间和响应速度选择：空间受限选小型款，需快速响应选快速反应型（插入长�?0mm�?
3. EL2271根据校正需求选择：常规场景选标准款，高精度需求�?点校正系�?

保护套选型要点

1. 根据应用环境选择保护套类型：卫生要求高的场景选卫生型保护套，常规工业场景选薄壁或锥孔保护�?
2. 按感应器插入长度"D"匹配保护套尺�?F"，确保安装适配
3. 流动场所避免选用225mm�?25mm插入长度的感应器及配套保护套

安装兼容�?

• 确认控制�?指示器的输入类型：EL2270需匹配三线制PT100输入设备，EL2271需匹配4-20mA输入设备
• 检查电源适配性：EL2271需提供10-30Vdc电源，确保回路电阻在允许范围�?
