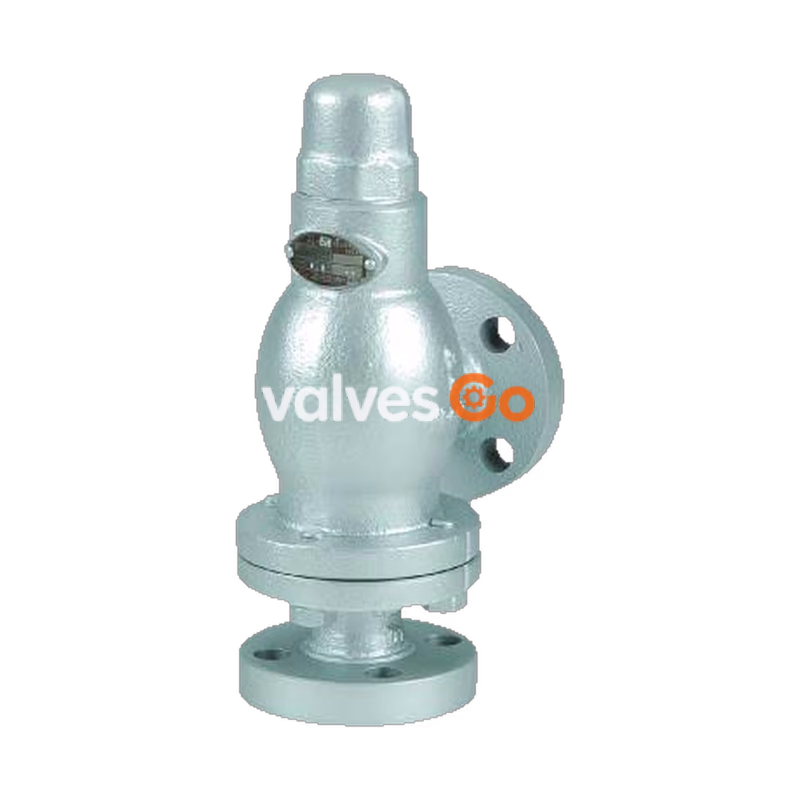

Сбросной клапан Ёситакэ (Yoshitake) AL-280 закрытого типа специально разработан для контроля давления насосов с высокой пульсацией давления или большими колебаниями. Клапан и седло клапана имеют демпферную конструкцию, которая обеспечивает непрерывный сброс жидкости при изменении заданного давления без резкого открытия (хлопка), предотвращая дребезг и автоколебания сбросного клапана. Регулировочная пружина изготовлена из нержавеющей стали, обладающей превосходной коррозионной стойкостью.

Технические характеристики

Конструкция	Закрытый тип
Применение	Холодная и горячая вода, масло (мазут А, мазут В, керосин), безопасные жидкости (менее 20 сСт)
Рабочее давление	0.05-1.0 МПа
Рабочая температура	5~120°C
Материал	Корпус пружины: Высокопрочный чугун Клапан, седло клапана: Нержавеющая сталь Регулировочная пружина: Нержавеющая сталь
Присоединение	Фланцевое JIS 10K FF

INFO

Диапазон заданного давления см. на графиках расхода.

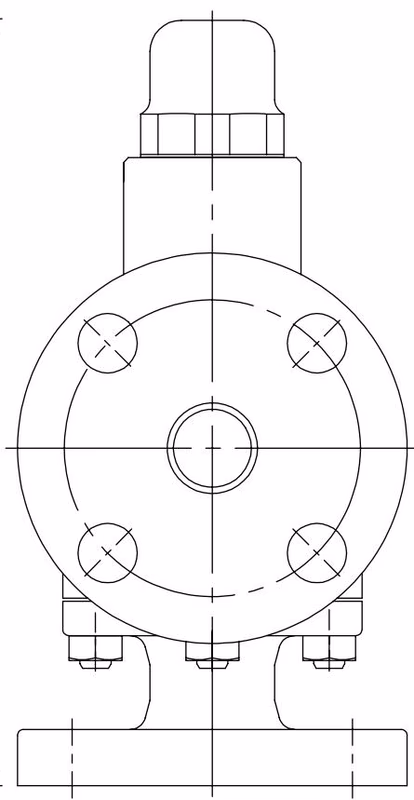

Размеры и масса

Номинальный диаметр	L	H	H1	D	C	t	n-h	Масса (кг)
15A	90	245	108	95	70	18	4-15	4.7
20A	90	245	108	100	75	18	4-15	5.0
25A	90	245	108	125	90	18	4-19	6.2
32A	91	285	115	135	100	20	4-19	8.6
40A	91	285	115	140	105	20	4-19	8.8
50A	105	331	132	155	120	20	4-19	13.0

Демпферная конструкция

Детали и материалы

№	Наименование детали	Материал
1	Корпус (Body)	Высокопрочный чугун (FCD450)
2	Корпус пружины (Spring Case)	Высокопрочный чугун (FCD450)
3	Седло клапана (Valve Seat)	Нержавеющая сталь (SUS304)
4	Клапан (Valve)	Нержавеющая сталь (SUS304)
5	Шток (Spindle)	Латунь (C3604)
6	Пружина (Spring)	Нержавеющая сталь (SUS304)
7	Опора пружины нижняя	Латунь (C3604)
8	Опора пружины верхняя	Латунь (C3604)
9	Регулировочный винт	Латунь (C3604)
10	Контргайка	Латунь (C3604)
11	Крышка (Cap)	Чугун (FC200)
12	Прокладка (Gasket)	Безасбестовый материал
13	Прокладка (Gasket)	Безасбестовый материал
14	Шпилька (Stud Bolt)	Прокатная сталь (SS400)
15	Гайка (Nut)	Прокатная сталь (SS400)
16	Заводская табличка	Нержавеющая сталь (SUS304)
17	Заклепка (Rivet)	Углеродистая сталь (S15C)

Графики расхода

Расход для каждого номинального диаметра при накоплении (превышении давления над заданным) 25% показан на рис. 1. См. рис. 2, если накопление составляет менее 25%.

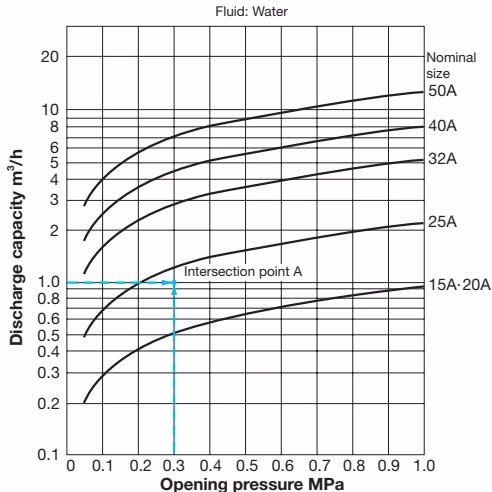

Рис. 1: График выбора номинального диаметра

Рис. 2: Коэффициент расхода

Если накопление составляет менее 25%, выберите приблизительный коэффициент расхода, соответствующий накоплению по этому графику, и умножьте расход при 25% накоплении на выбранный коэффициент.

Примеры

Пример 1: Выбор номинального диаметра Чтобы выбрать номинальный диаметр для условий работы: давление 0.3 МПа и пропускная способность 1.0 m³/h, сначала найдите точку пересечения А давления 0.3 МПа на горизонтальной оси и пропускной способности 1.0 m³/h на вертикальной оси на рис. 1. Поскольку точка пересечения А находится между кривой номинальных диаметров 15A·20A и кривой номинального диаметра 25A, выберите больший диаметр — 25A.

Пример 2: Расчет расхода Чтобы получить расход при рабочих условиях: номинальный диаметр 25A, заданное давление 0.1 МПа и накопление 20%, сначала найдите расход при накоплении 25% на рис. 1. Затем отметьте точку пересечения B накопления 20% и диагональной прямой на рис. 2. Проведите горизонтальную линию влево от этой точки пересечения B до отметки 0.8 на оси коэффициента расхода.

Пропускная способность (справочно) при 25% накоплении

Единица измерения: m³/h

Номинальный диаметр	Площадь проходного сечения (mm²)	0.05 МПа	0.1 МПа	0.2 МПа	0.3 МПа	0.4 МПа	0.5 МПа	0.6 МПа	0.7 МПа	0.8 МПа	0.9 МПа	1.0 МПа
15A·20A	16.7	0.20	0.29	0.41	0.51	0.59	0.66	0.72	0.78	0.83	0.88	0.93
25A	39.2	0.49	0.69	0.98	1.20	1.38	1.54	1.69	1.83	1.96	2.07	2.19
32A	91.9	1.14	1.62	2.29	2.81	3.24	3.63	3.97	4.29	4.59	4.87	5.13
40A	143.6	1.79	2.53	3.58	4.39	5.07	5.67	6.21	6.71	7.17	7.61	8.02
50A	224.3	2.80	3.96	5.60	6.86	7.92	8.86	9.71	10.49	11.21	11.89	12.53

Трубопровод сброса сбросного клапана

Выберите трубу с диаметром, равным или превышающим диаметр выходного отверстия клапана.
