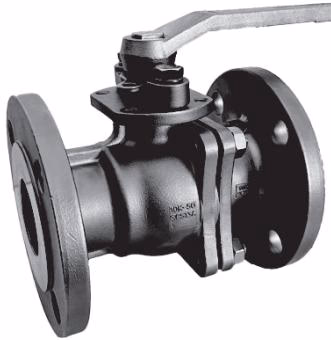

Ёситакэ (Yoshitake) BLV-2SF — это полнопроходной шаровой кран из нержавеющей стали. Он предназначен для различных неопасных сред, включая пар, воздух, холодную и горячую воду, а также масло. Кран имеет антистатическую конструкцию, предотвращающую накопление статического электричества, и буртик на нижнем конце штока, который предотвращает его выталкивание под воздействием внутреннего давления.

Особенности

1. Корпус BLV-2SF изготовлен из нержавеющей стали.
2. Шаровой кран полнопроходного типа.
3. Антистатическая конструкция предотвращает накопление статического электричества на клапане.
4. Буртик на нижнем конце штока предотвращает его выталкивание внутренним давлением даже при снятом сальнике.

WARNING

Перед использованием убедитесь, что маркировка на изделии соответствует спецификациям заказанной модели. Если они отличаются, пожалуйста, свяжитесь с нами и не используйте продукт.

Технические характеристики

Модель	BLV-2SF
Номинальный диаметр	15 - 100A
Рабочая среда	Пар, воздух, вода, масло и другие неопасные жидкости
Присоединение	Фланцевое JIS 10K RF Фланцевое ASME Class 150 Фланцевое EN PN16
Максимальное давление / температура	В соответствии с графиком зависимости давления от температуры
Материал корпуса	Нержавеющая сталь
Материал седла	ПТФЭ

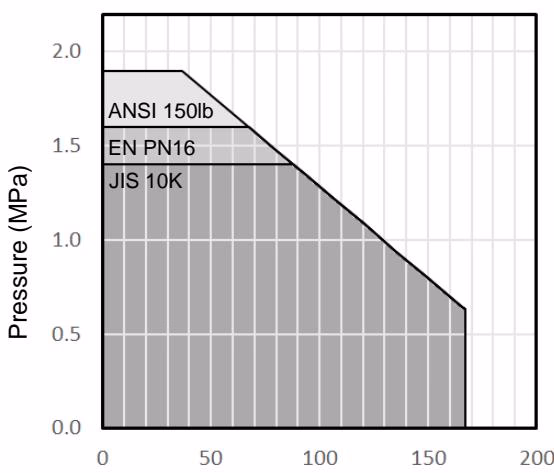

График зависимости давления от температуры

(Согласно руководству, максимальное рабочее давление составляет 1,4 МПа / 1,6 МПа / 1,9 МПа в зависимости от присоединения; максимальная температура — 167 °C)

Размеры и вес

Номинальный диаметр	L (JIS 10K, ANSI 150lb)	L (EN PN16)	H	K	Вес (JIS 10K)	Вес (ANSI 150lb)	Вес (EN PN16)
15A	108	130	73	145	1.9	1.6	2.1
20A	117	150	79	145	2.3	1.9	2.8
25A	127	160	91	165	3.8	2.8	4.3
32A	140	180.3	94	165	4.8	3.7	5.8
40A	165	200	113	230	6.5	5.9	7.5
50A	178	230	122	230	8.6	8.5	10.2
65A	190	290	144	230	12.7	12.6	15
80A	203	310	151	320	17.8	18.1	20.7
100A	229	350	165	320	24	28.2	28.5

Конструкция и материалы

№	Наименование детали	Материал	Кол-во
1	Корпус	Литая нержавеющая сталь	1
2	Крышка	Литая нержавеющая сталь	1
3	Шар	Литая нержавеющая сталь	1
4	Седло	ПТФЭ	2
5	Прокладка	ПТФЭ	1
6	Шток	Нержавеющая сталь	1
7	Упорная шайба	ПТФЭ	1
8	Сальниковая набивка	ПТФЭ	3
9	Уплотнение штока	ПТФЭ	1
10	Сальник	Литая нержавеющая сталь	1
11	Гайка	Нержавеющая сталь	1 компл.
12	Шпилька	Нержавеющая сталь	1 компл.
13	Болт	Нержавеющая сталь	2
14	Пружинная шайба	Нержавеющая сталь	2
15	Антистатическое устройство	Нержавеющая сталь	2
16	Стопор	Нержавеющая сталь	1
17	Стопорное кольцо	Нержавеющая сталь	2
18	Рукоятка	Литая нержавеющая сталь	1

Хранение и монтаж

Хранение и монтаж

(1) Храните изделие в помещении, свободном от пыли, с низкой влажностью, в сухой и вентилируемой среде. (2) Монтаж должен выполняться обученным персоналом с использованием средств защиты головы, глаз, рук и ног. (3) Надежно подключите изделие, чтобы предотвратить утечку жидкости. (4) Во избежание чрезмерных напряжений трубопровода на клапан тщательно выровняйте центр клапана и подсоединяемой трубы. (5) Если ожидается замерзание изделия, обязательно проведите мероприятия по предотвращению замерзания или сливу воды (после использования). (6) Клапан может быть установлен как на горизонтальных, так и на вертикальных трубах, но положение должно быть от вертикального до бокового. Не устанавливайте клапан вверх дном.

Эксплуатация

(1) Перед подачей жидкости убедитесь, что нет опасности, если жидкость потечет в конец трубопровода. (2) При использовании с высокотемпературной жидкостью не прикасайтесь к изделию голыми руками. При разборке и осмотре изделия убедитесь, что давление в клапане и трубе сброшено до атмосферного. При использовании с высокотемпературными жидкостями охладите изделие, прежде чем прикасаться к нему голыми руками.

INFO

(1) При подаче жидкости в клапан открывайте его медленно во избежание гидравлического удара и проблем с конденсатом. (2) Изделие должно использоваться полностью открытым или полностью закрытым.

Устранение неисправностей

Неисправность	Причина	Способ устранения
Наружная утечка	1. Ослаблена гайка. 2. Ослаблен болт. 3. Повреждена прокладка. 4. Повреждена сальниковая набивка.	1. Затяните гайку. 2. Затяните болт. 3. Замените изделие. 4. Замените изделие.
Утечка через седло	1. Повреждено седло. 2. Поврежден шар. 3. Застряли посторонние предметы.	1. Замените изделие. 2. Замените изделие. 3. Удалите посторонние предметы.
Аномально высокий рабочий крутящий момент	1. Болт перетянут. 2. Застряли посторонние предметы.	1. Ослабьте болт и затяните его так, чтобы не было утечки (но не слишком сильно). 2. Удалите посторонние предметы.
Аномальный звук	1. Ослаблен болт.	1. Затяните болт.
