PN100

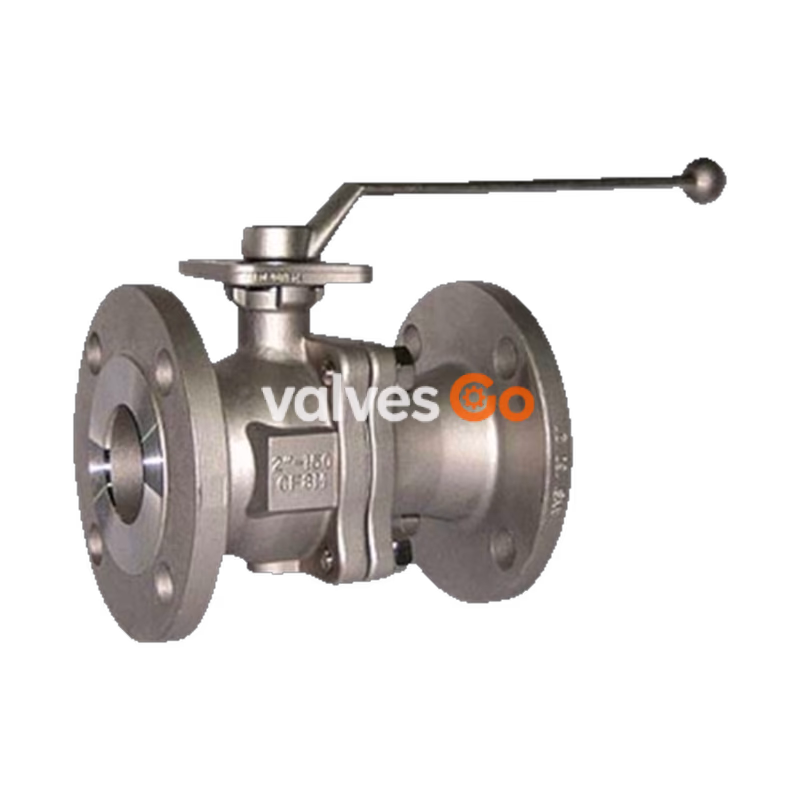

耀希达凯（Yoshitake）BLV-2SF 是一款不锈钢材质的全通径式球阀。适用于蒸汽、空气、冷温水、油及其他非危险性流体。该阀门采用抗静电设计，可防止阀门上产生静电，并且具有防爆式阀杆设计，即使卸下压盖，也可以防止阀杆由于内部压力而弹出。
特点
- BLV-2SF 的阀体为不锈钢材质。
- 全通径式球阀。
- 抗静电设计可防止阀门上产生静电。
- 防爆式阀杆设计，因此即使卸下压盖，也可以防止阀杆由于内部压力而弹出。
WARNING
请确认产品所附的标示内容及所订购型号的规格内容。如内容有误，不要使用，请向本公司咨询。
规格
| 型号 | BLV-2SF |
|---|---|
| 口径 | 15 - 100A |
| 适用流体 | 蒸汽、空气、冷温水、油、其他非危险性流体 |
| 连接方式 | JIS 10K RF 法兰 ASME Class 150 法兰 EN PN16 法兰 |
| 最高使用压力 / 最高使用温度 | 根据压力-温度标准 |
| 阀体 | 不锈钢 |
| 球体密封 | PTFE |

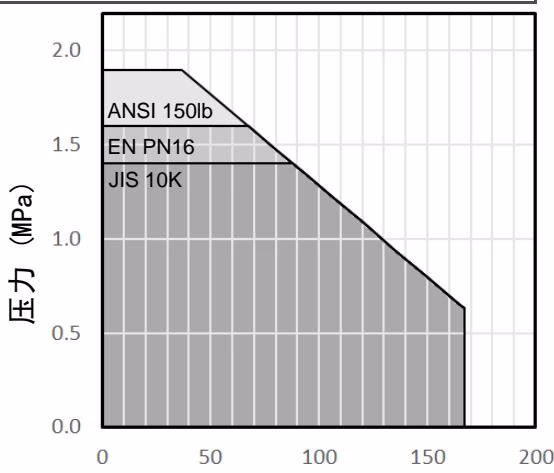

压力-温度标准
(根据使用说明书，最高使用压力为 1.4 MPa / 1.6 MPa / 1.9 MPa，取决于接口方式；最高使用温度为 167 °C)
尺寸与重量
| 口径 | L (JIS 10K, ANSI 150lb) | L (EN PN16) | H | K | 重量 (JIS 10K) | 重量 (ANSI 150lb) | 重量 (EN PN16) |
|---|---|---|---|---|---|---|---|
| 15A | 108 | 130 | 73 | 145 | 1.9 | 1.6 | 2.1 |
| 20A | 117 | 150 | 79 | 145 | 2.3 | 1.9 | 2.8 |
| 25A | 127 | 160 | 91 | 165 | 3.8 | 2.8 | 4.3 |
| 32A | 140 | 180.3 | 94 | 165 | 4.8 | 3.7 | 5.8 |
| 40A | 165 | 200 | 113 | 230 | 6.5 | 5.9 | 7.5 |
| 50A | 178 | 230 | 122 | 230 | 8.6 | 8.5 | 10.2 |
| 65A | 190 | 290 | 144 | 230 | 12.7 | 12.6 | 15 |
| 80A | 203 | 310 | 151 | 320 | 17.8 | 18.1 | 20.7 |
| 100A | 229 | 350 | 165 | 320 | 24 | 28.2 | 28.5 |

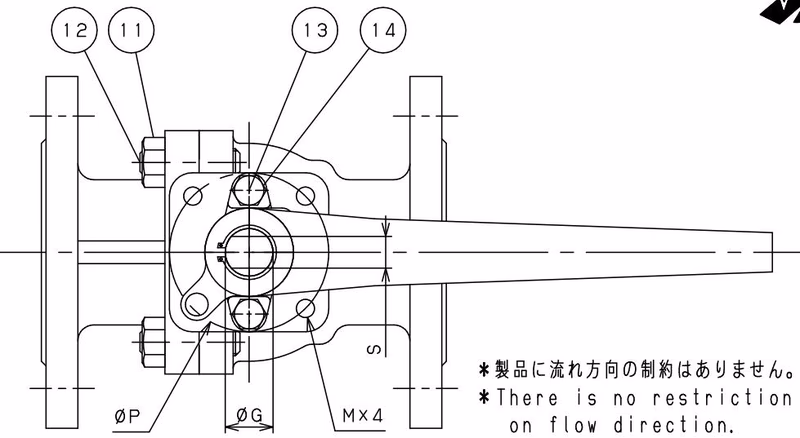

结构与材质
| 序号 | 部件名 | 材质 | 数量 |
|---|---|---|---|
| 1 | 本体 | ステンレス鋳鋼 (铸造不锈钢) | 1 |
| 2 | ふた (阀盖) | ステンレス鋳鋼 (铸造不锈钢) | 1 |
| 3 | ボール (球体) | ステンレス鋳鋼 (铸造不锈钢) | 1 |
| 4 | シート (阀座) | PTFE | 2 |
| 5 | ガスケット (垫片) | PTFE | 1 |
| 6 | ステム (阀杆) | ステンレス鋼 (不锈钢) | 1 |
| 7 | スラストワッシャー (止推垫圈) | PTFE | 1 |
| 8 | グランドパッキン (压盖填料) | PTFE | 3 |
| 9 | ステムパッキン (阀杆填料) | PTFE | 1 |
| 10 | グランド (压盖) | ステンレス鋳鋼 (铸造不锈钢) | 1 |
| 11 | ナット (螺母) | ステンレス鋼 (不锈钢) | 1套 |
| 12 | スタッドボルト (双头螺柱) | ステンレス鋼 (不锈钢) | 1套 |
| 13 | 六角ボルト (六角螺栓) | ステンレス鋼 (不锈钢) | 2 |
| 14 | ばね座金 (弹簧垫圈) | ステンレス鋼 (不锈钢) | 2 |
| 15 | 帯電防止装置 (防静电装置) | ステンレス鋼 (不锈钢) | 2 |
| 16 | ストッパー (限位器) | ステンレス鋼 (不锈钢) | 1 |
| 17 | スナップリング (卡簧) | ステンレス鋼 (不锈钢) | 2 |
| 18 | ハンドル (手柄) | ステンレス鋳鋼 (铸造不锈钢) | 1 |
保管与安装
保管与安装
(1) 产品请保管在室内垃圾、尘埃、湿气较少且通风良好的场所中。 (2) 安装请由熟练的专业人员在保护好头部、眼睛、手足的前提下实施。 (3) 确保产品连接牢固，流体不会泄漏。 (4) 请实施定心，使连接产品的配管与管轴呈一条直线，不要对产品施加过大的配管应力。 (5) 可能会发生冻结时，请实施防冻措施和使用后的排水处置。 (6) 安装姿态可以为水平或垂直的任意方向，但请保持在直立到横向水平范围内，避免出现倒立情况。 (7) 产品无流向的限制。
操作警告
(1) 在通流体之前，请务必确认即使流体流到管子末端也没有危险，并且确认产品连接牢固。 (2) 如为高温流体时，请勿徒手接触。 维护、检查时，请务必将产品、配管、机器的内部压力完全释放后进行。如果是高温流体，请等待产品本体冷却至可以空手接触后进行操作。
INFO
(1) 通气・通水时为了避免水锤，冷凝水障碍等，请慢慢操作阀门的开关。 (2) 本产品请在全开或者全闭下使用。
故障及对策
| 故障状况 | 故障原因 | 对策及处置 |
|---|---|---|
| 外部泄漏 | 1. 螺母松动。 2. 六角螺栓松动。 3. 垫片损坏。 4. 密封填料的损坏。 | 1. 请拧紧螺母。 2. 请拧紧六角螺栓。 3. 请更换新产品。 4. 请更换新产品。 |
| 阀座泄漏 | 1. 密封圈的损坏。 2. 球体的损坏。 3. 有异物嵌入。 | 1. 请更换新产品。 2. 请更换新产品。 3. 请去除异物。 |
| 手柄操作扭矩异常大 | 1. 六角螺栓过度拧紧。 2. 有异物嵌入。 | 1. 请拧松六角螺栓，拧紧程度为无泄漏即可。 2. 请去除异物。 |
| 异常音 | 1. 六角螺栓松动。 | 1. 请拧紧六角螺栓。 |
