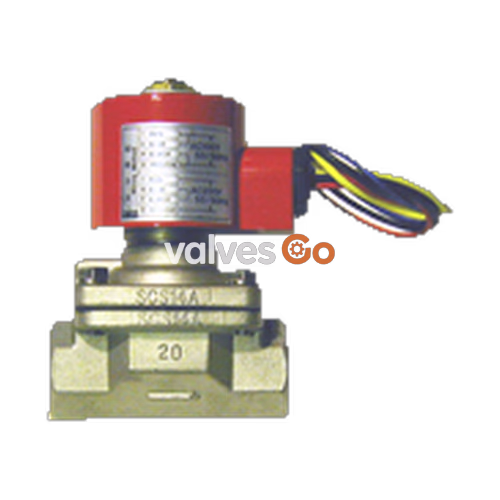

Электромагнитный клапан Ёситакэ Yoshitake DP-16 диафрагменного типа — высоконадежный пилотный клапан с очень высокими рабочими характеристиками. Смачиваемые детали из нержавеющей стали обеспечивают отличную коррозионную стойкость. Клапан обеспечивает отсутствие утечки через седло и поддерживает горизонтальную и вертикальную установку.

Серия DP-16 предназначена для разных промышленных применений и работает с воздухом, холодной и горячей водой, а также маслом с вязкостью 20 cSt или менее при рабочем давлении до 1.0 MPa. Серия включает стандартную нормально закрытую модель DP-16, нормально открытую DP-16C и варианты с катушкой постоянного тока DP-16D, DP-16CD.

Технические характеристики

Параметр	Значение
Применение	Воздух, холодная и горячая вода, масло (20 cSt или менее)
Рабочее давление	0-1.0 MPa (нельзя использовать под вакуумом)
Мин. перепад давления	0 MPa (для вертикальной установки требуется 0.1 MPa или более)
Утечка через седло	Отсутствует (визуальное подтверждение по манометру)
Макс. температура	60°C
Тип действия	Нормально закрытый / нормально открытый
Материал корпуса	Нержавеющая сталь
Материал клапана	NBR (диафрагма)
Присоединение	Резьбовое JIS Rc

Дополнительные опции

• Доступно исполнение с диафрагмой FKM.
• Доступна клеммная коробка из полимерного материала.

Характеристики катушки

Номинальное напряжение	AC100/200V, AC110/220V (50/60 Hz)	DC24V
Допустимое отклонение	Номинальное напряжение ±10%	Номинальное напряжение ±10%
Номинальный ток	0.42/0.21A (100V/200V), 0.38/0.19A (110V/220V)	1.13A
Пусковой ток	1.64/0.82A (100V/200V), 1.48/0.74A (110V/220V)	-
Класс изоляции	Класс H	Класс H
Защитная конструкция	Пылезащищенная, брызгозащищенная	Пылезащищенная, брызгозащищенная
Степень защиты	IP64	IP64
Сопротивление изоляции	Более 50MΩ / мегомметр 500V	Более 50MΩ / мегомметр 500V
Испытание напряжением	1500V/min	1500V/min

Размеры и вес

DP-16 (нормально закрытый, катушка AC)

Условный проход	d	L (mm)	H (mm)	H1 (mm)	Вес (kg)
15A	Rc 1/2	70	109.5	14.5	1.1
20A	Rc 3/4	80	116.5	17.5	1.3
25A	Rc 1	95	123.5	21.0	1.7
32A	Rc 1-1/4	110	150.5	26.0	2.5
40A	Rc 1-1/2	120	157.5	29.5	3.1
50A	Rc 2	140	172.5	36.5	5.0

DP-16C (нормально открытый, катушка AC)

Условный проход	d	L (mm)	H (mm)	H1 (mm)	Вес (kg)
15A	Rc 1/2	70	172	14.5	1.4
20A	Rc 3/4	80	179	17.5	1.6
25A	Rc 1	95	186	21.0	2.0
32A	Rc 1-1/4	110	213	26.0	2.8
40A	Rc 1-1/2	120	220	29.5	3.4
50A	Rc 2	140	235	36.5	5.3

DP-16D (нормально закрытый, катушка DC)

Условный проход	d	L (mm)	H (mm)	H1 (mm)	Вес (kg)
15A	Rc 1/2	70	124	14.5	1.9
20A	Rc 3/4	80	131	17.5	2.1
25A	Rc 1	95	138	21.0	2.5
32A	Rc 1-1/4	110	166	26.0	3.3
40A	Rc 1-1/2	120	173	29.5	3.9
50A	Rc 2	140	187	36.5	5.8

DP-16CD (нормально открытый, катушка DC)

Условный проход	d	L (mm)	H (mm)	H1 (mm)	Вес (kg)
15A	Rc 1/2	70	172	14.5	2.1
20A	Rc 3/4	80	179	17.5	2.3
25A	Rc 1	95	186	21.0	2.7
32A	Rc 1-1/4	110	213	26.0	3.5
40A	Rc 1-1/2	120	220	29.5	4.1
50A	Rc 2	140	235	36.5	6.0

Механизм работы

Открытие: При включении питания катушка намагничивается, плунжер втягивается вверх и открывает пилотный клапан. Давление над главным клапаном (диафрагмой) через пилотное отверстие уходит к выходной стороне, создавая перепад давления. Затем диафрагма поднимается входным давлением, и главный клапан открывается.

Закрытие: При отключении питания плунжер опускается под действием штифта/возвратной пружины и собственного веса, закрывая пилотный клапан. Входное давление через перепускное отверстие поступает в верхнюю часть диафрагмы и выравнивает давление. Диафрагма затем прижимается вниз и закрывается пружиной.

Выбор условного прохода

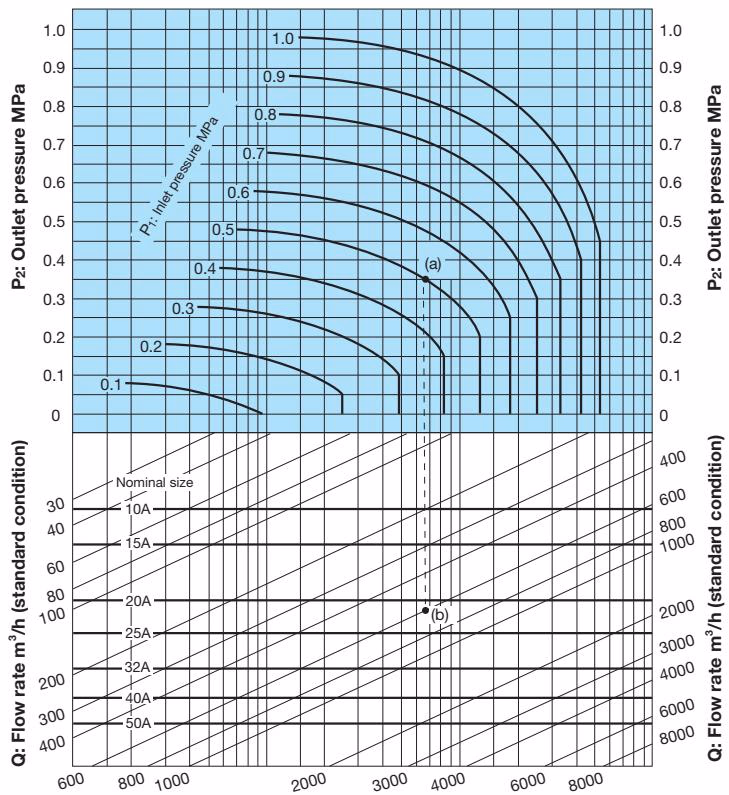

Диаграмма выбора для воздуха

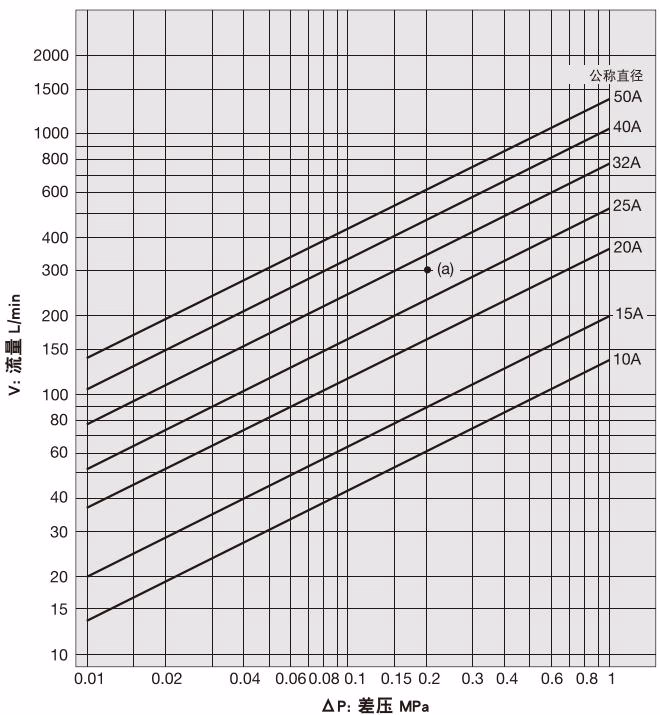

Диаграмма выбора для воды

Значения Cv

Условный проход	15A	20A	25A	32A	40A	50A
Значение Cv	4.4 (1.7)	8.1 (3.2)	11.5 (4.6)	17.0 (6.8)	23.3 (9.3)	30.5 (12.2)

Примечание: если перепад давления между входом и выходом меньше 0.01 MPa, следует применять значение Cv, указанное в скобках.

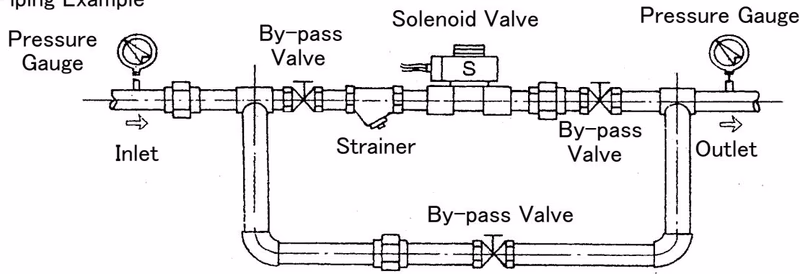

Установка и подключение

Положение установки

Если клапан используется при давлении 0.1 MPa или менее, устанавливайте его на горизонтальном трубопроводе катушкой вверх.

Предупреждения по установке и подключению

• Клапан не предназначен для взрывоопасных сред и не имеет взрывозащищенной конструкции.
• Подключайте кабель только после подтверждения отсутствия питания, чтобы предотвратить поражение электрическим током.
• Перед подключением клапана удалите из трубопроводов посторонние вещества и окалину.
• Установите фильтр на входной стороне клапана. Рекомендация: 80-100 mesh.
• Используйте электрические провода с жилой 0.75 mm² или более.
• Оставьте вокруг клапана пространство для удобной разборки и осмотра.

Устранение неисправностей

Проблема	Причина	Решение
Клапан не открывается	Питание не включено. Плунжер заклинило посторонним веществом. Вязкость жидкости 20cSt или более.	Проверьте и включите питание. Разберите и удалите постороннее вещество. Скорректируйте вязкость или замените модель.
Клапан не закрывается	Накипь или царапина на плунжере или затворе. Вход и выход подключены в обратном направлении.	Разберите и очистите. При царапинах замените. Переустановите правильно.
Аномальный шум	Ослабла шестигранная гайка, фиксирующая катушку. Постороннее вещество находится в верхней части плунжера.	Затяните гайку. Разберите и удалите постороннее вещество.
Внешняя утечка	Повреждена прокладка или крышка затянута неправильно.	Замените прокладку.

Техническое обслуживание и разборка

Предупреждение по безопасности

Перед разборкой и осмотром полностью сбросьте внутреннее давление из клапанов и линий и охладите клапаны до температуры, при которой к ним можно прикасаться голыми руками. Несоблюдение этого требования может привести к травмам или ожогам.

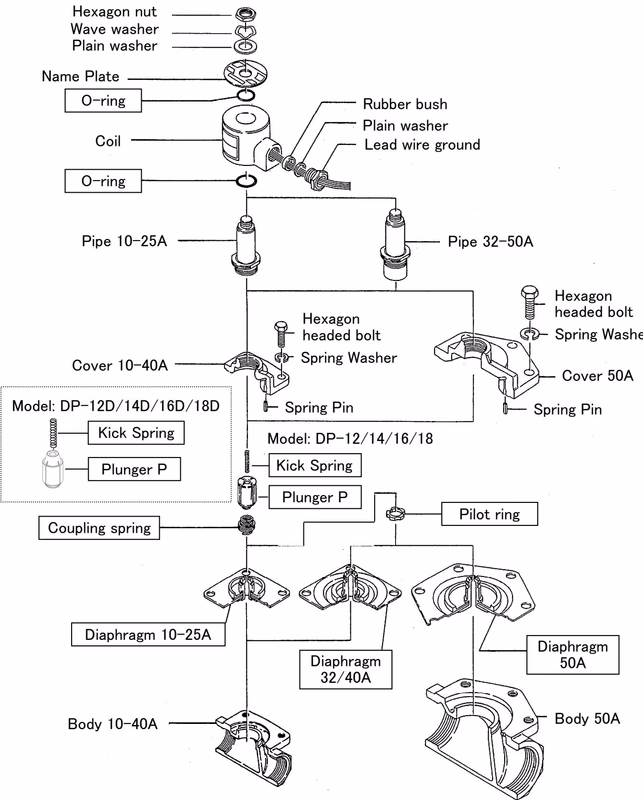

Порядок разборки:

1. Снимите шестигранную гайку и катушку. Будьте осторожны, чтобы не потерять шайбу, O-кольцо и другие детали.
2. Ослабьте шестигранные болты на 2-3 mm и убедитесь, что внутреннее давление сброшено.
3. Осторожно снимите шестигранные болты и крышку, затем извлеките клапанный узел.
4. Сборку выполняйте в обратном порядке. При сборке всегда используйте новую прокладку.
