PN16
耀希达凯（Yoshitake）DP-16 膜片式电磁阀是一款高可靠性的先导式超高性能电磁阀。该阀门接液部采用不锈钢材质，确保了卓越的耐腐蚀性能。阀门关闭时可实现零泄漏，并且支持水平或垂直安装。
DP-16 系列适用范围广泛，可用于处理空气、冷水和热水以及运动粘度在 20 cSt 以下的油类介质，最高工作压力可达 1.0 MPa。该系列不仅提供标准的常闭型（DP-16），还提供常开型（DP-16C）以及直流线圈选项（DP-16D、DP-16CD），以满足不同系统的控制需求。
规格参数
| 项目 | 规格 |
|---|---|
| 适用流体 | 空气、冷水和热水、油（20 cSt 以下） |
| 工作压力 | 0-1.0 MPa（不可用于真空条件） |
| 最低差压 | 0 MPa（垂直安装要求 0.1 MPa 以上） |
| 阀座泄漏量 | 无泄漏（通过压力表目测确认） |
| 最高温度 | 60°C |
| 作动方式 | 常闭 / 常开 |
| 阀体材质 | 不锈钢 |
| 阀瓣材质 | NBR（膜片） |
| 连接方式 | JIS Rc 螺纹型 |
附加选项
- 可提供 FKM（氟橡胶）膜片。
- 可提供端子盒（树脂材质）。
线圈规格
| 额定电压 | AC100/200V, AC110/220V (50/60 Hz) | DC24V |
|---|---|---|
| 允许波动量 | 额定电压 ±10% | 额定电压 ±10% |
| 额定电流 | 0.42/0.21A (100V/200V), 0.38/0.19A (110V/220V) | 1.13A |
| 启动电流 | 1.64/0.82A (100V/200V), 1.48/0.74A (110V/220V) | - |
| 绝缘等级 | H 级绝缘 | H 级绝缘 |
| 保护结构 | 防尘·防溅型 | 防尘·防溅型 |
| 防护等级 | IP64 | IP64 |
| 绝缘电阻 | 50MΩ 及以上 / 500V 兆欧表 | 50MΩ 及以上 / 500V 兆欧表 |
| 耐电压测试 | 1500 V/min | 1500 V/min |
尺寸与重量
DP-16（常闭型，交流线圈）
| 公称直径 | d | L (mm) | H (mm) | H1 (mm) | 重量 (kg) |
|---|---|---|---|---|---|
| 15A | Rc 1/2 | 70 | 109.5 | 14.5 | 1.1 |
| 20A | Rc 3/4 | 80 | 116.5 | 17.5 | 1.3 |
| 25A | Rc 1 | 95 | 123.5 | 21.0 | 1.7 |
| 32A | Rc 1-1/4 | 110 | 150.5 | 26.0 | 2.5 |
| 40A | Rc 1-1/2 | 120 | 157.5 | 29.5 | 3.1 |
| 50A | Rc 2 | 140 | 172.5 | 36.5 | 5.0 |
DP-16C（常开型，交流线圈）
| 公称直径 | d | L (mm) | H (mm) | H1 (mm) | 重量 (kg) |
|---|---|---|---|---|---|
| 15A | Rc 1/2 | 70 | 172 | 14.5 | 1.4 |
| 20A | Rc 3/4 | 80 | 179 | 17.5 | 1.6 |
| 25A | Rc 1 | 95 | 186 | 21.0 | 2.0 |
| 32A | Rc 1-1/4 | 110 | 213 | 26.0 | 2.8 |
| 40A | Rc 1-1/2 | 120 | 220 | 29.5 | 3.4 |
| 50A | Rc 2 | 140 | 235 | 36.5 | 5.3 |
DP-16D（常闭型，直流线圈）
| 公称直径 | d | L (mm) | H (mm) | H1 (mm) | 重量 (kg) |
|---|---|---|---|---|---|
| 15A | Rc 1/2 | 70 | 124 | 14.5 | 1.9 |
| 20A | Rc 3/4 | 80 | 131 | 17.5 | 2.1 |
| 25A | Rc 1 | 95 | 138 | 21.0 | 2.5 |
| 32A | Rc 1-1/4 | 110 | 166 | 26.0 | 3.3 |
| 40A | Rc 1-1/2 | 120 | 173 | 29.5 | 3.9 |
| 50A | Rc 2 | 140 | 187 | 36.5 | 5.8 |
DP-16CD（常开型，直流线圈）
| 公称直径 | d | L (mm) | H (mm) | H1 (mm) | 重量 (kg) |
|---|---|---|---|---|---|
| 15A | Rc 1/2 | 70 | 172 | 14.5 | 2.1 |
| 20A | Rc 3/4 | 80 | 179 | 17.5 | 2.3 |
| 25A | Rc 1 | 95 | 186 | 21.0 | 2.7 |
| 32A | Rc 1-1/4 | 110 | 213 | 26.0 | 3.5 |
| 40A | Rc 1-1/2 | 120 | 220 | 29.5 | 4.1 |
| 50A | Rc 2 | 140 | 235 | 36.5 | 6.0 |
动作原理
开启操作： 当电源接通时，线圈被磁化，柱塞被吸起，从而打开先导阀。主阀（膜片）上部的压力通过先导孔流向出口侧，导致压力下降。随后膜片被入口压力向上推起，主阀随之打开。
关闭操作： 当电源切断时，柱塞在弹簧及自重的作用下被向下推，从而关闭先导阀。入口压力通过泄压孔引入到膜片上部，使两侧压力平衡。膜片随后被弹簧向下推并关闭。
公称直径选择

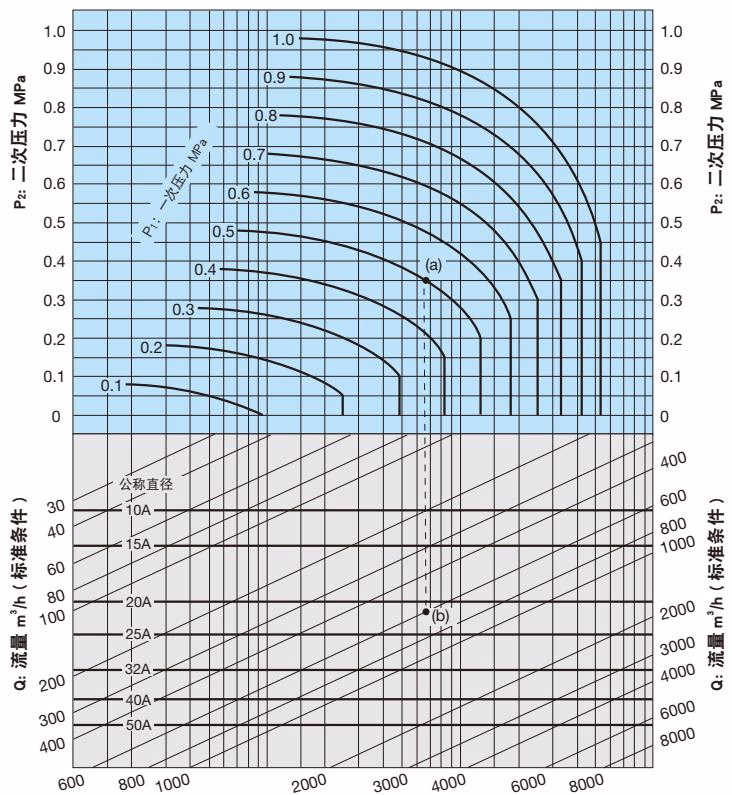

适用于空气的公称直径选择图表
适用于水的公称直径选择图表
Cv 值
| 公称直径 | 15A | 20A | 25A | 32A | 40A | 50A |
|---|---|---|---|---|---|---|
| Cv 值 | 4.4 (1.7) | 8.1 (3.2) | 11.5 (4.6) | 17.0 (6.8) | 23.3 (9.3) | 30.5 (12.2) |
注：当入口/出口差压小于 0.01 MPa 时，应采用括号内显示的 Cv 值。
安装与接线
安装位置
当阀门在 0.1 MPa 或更低压力下使用时，请将阀门安装在水平管道上，并使线圈处于顶部。
安装与接线警告
- 该阀门不可用于爆炸性环境（非防爆结构）。
- 必须在确认未供电的情况下进行电缆连接，以防触电。
- 连接阀门前，请清除管道内的杂物和水垢。
- 建议在阀门入口侧安装过滤器（建议 80-100 目）。
- 请使用线芯为 0.75 mm² 或以上的电线。
- 阀门周围应留有空间，以便于轻松拆卸和检查。
故障排除
| 故障 | 原因 | 对策 |
|---|---|---|
| 阀门无法打开 | 未接通电源。 柱塞被管道内的异物卡住。 流体粘度达到 20cSt 或以上。 | 检查并接通电源。 拆卸并清除异物。 修正粘度或更换型号。 |
| 阀门无法关闭 | 柱塞或阀瓣上有水垢或划痕。 入口/出口方向相反。 | 拆卸并清洁。如有划痕则更换。 正确重新安装。 |
| 异常噪音 | 夹紧线圈的六角螺母松动。 柱塞顶部有异物。 | 拧紧螺母。 拆卸并清除异物。 |
| 外部泄漏 | 垫片损坏或阀盖拧紧不良。 | 更换垫片。 |
维护与拆卸
安全警告
拆卸和检查前，必须完全释放阀门和管道内的压力，并将阀门冷却至可用裸手触摸的温度。否则可能会因残余压力或溢出物造成受伤或烫伤。
拆卸步骤：
- 拆下六角螺母和线圈。注意不要丢失垫圈、O 型圈等。
- 将六角螺栓拧松 2 至 3 mm，确保内部压力已完全释放。
- 小心拆下六角螺栓和阀盖，然后拔出阀门组件。
- 重新组装时，请按照与上述拆卸相反的顺序进行。组装产品时，必须更换为新垫片。
