Ковкий чугун
Ёситакэ (Yoshitake) GD-17 — это редукционный клапан, предназначенный для стабильной работы. Доступен в размерах от 15A до 25A и отличается прочной конструкцией с использованием латуни и бронзы для внешних элементов, а также нержавеющей стали для плунжера и пружины манометра.

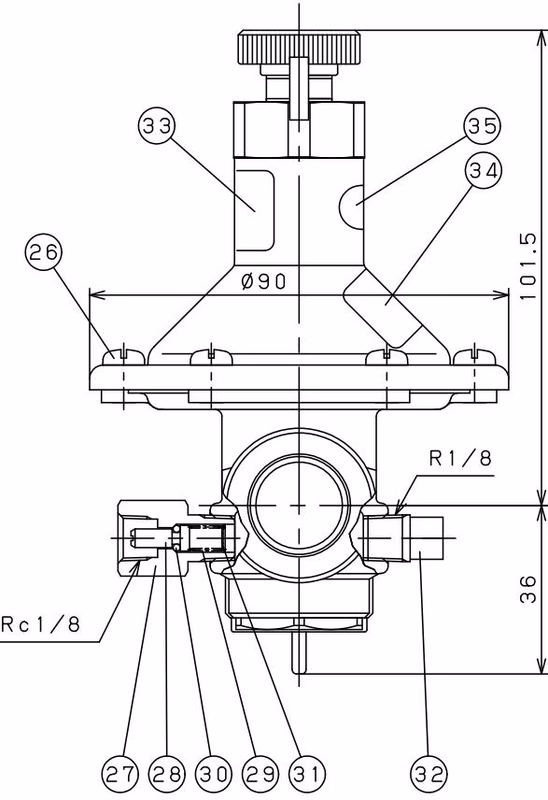

Детали и материалы
| № | Наименование детали | Материал |
|---|---|---|
| 35 | Этикетка (Label) | Полиэстер (Polyester) |
| 34 | Этикетка (Label) | Полиэстер (Polyester) |
| 33 | Этикетка (Label) | Полиэстер (Polyester) |
| 32 | Плунжер (Plug) | Нержавеющая сталь или литая нержавеющая сталь (SUS or SCS) |
| 31 | Стопорное кольцо (Stopper Ring) | Нержавеющая сталь (SUS) |
| 30 | Уплотнительное кольцо (O Ring) | FKM |
| 29 | Пружина манометра (Gauge Spring) | Нержавеющая сталь (SUS304WPB) |
| 28 | Вентиль манометра (Gauge Valve) | Бронза (CAC902C) |
| 27 | Соединение манометра (Gauge Joint) | Бронза (CAC902C) |
| 26 | Установочный винт (Set Screw) | Нержавеющая сталь (SUS) |
| 25 | Уплотнительное кольцо (O Ring) | FKM |
| 24 | Крышка фильтра (Strainer Cap) | Бронза (CAC902) |
| 23 | Уплотнительное кольцо (O Ring) | FKM |
| 22 | Фильтр (Strainer) | Нержавеющая сталь и PPE (SUS304 & PPE) |
| 21 | Стопор (Stopper) | PE |
| 20 | Испытательная заглушка (Test Gag) | Нержавеющая сталь и POM (SUS & POM) |
| 19 | Уплотнительное кольцо (O Ring) | EPDM |
| 18 | Уплотнительное кольцо (O Ring) | EPDM |
| 17 | Крышка (Cap) | Латунь (C3604) |
| 16 | Шайба (Washer) | POM |
| 15 | Регулировочный винт (Adjusting Screw) | Латунь (C3604) |

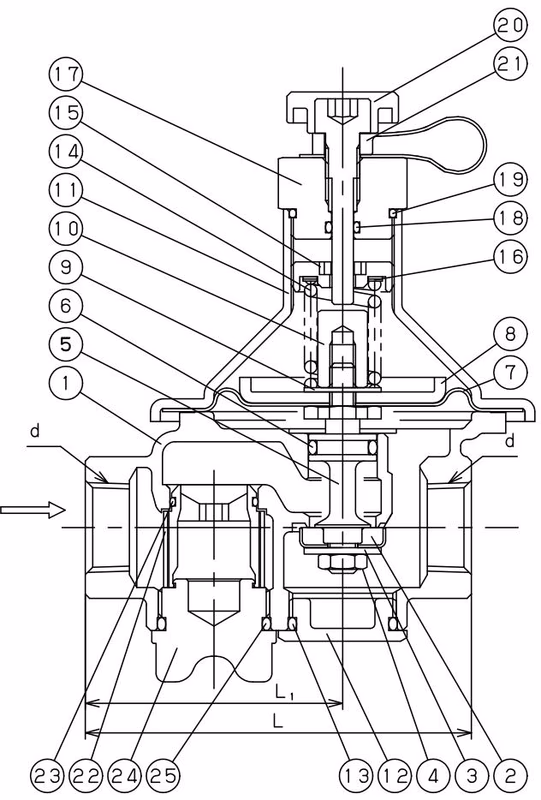

Размеры и вес
| Размер | Соединение (d) | L (мм) | $L_1$ (мм) | Вес (кг) |
|---|---|---|---|---|
| 15A | Rc 1/2 | 90 | 60 | 1.1 |
| 20A | Rc 3/4 | 90 | 60 | 1.1 |
| 25A | Rc 1 | 110 | 70 | 1.2 |
