Три модели (Универсальный/Паровой/Заполненный)
Ёситакэ Yoshitake STC-1 — простой прибор для диагностики состояния конденсатоотводчиков. Он оснащён функциями автоматической диагностики конденсатоотводчиков, аускультации работы и измерения температуры поверхности паропровода, что позволяет быстро и точно оценивать состояние оборудования в разных условиях.
Особенности
- Простота обращения: Диагностика простым 2-шаговым действием.
- Короткое время диагностики: Всего 2 или 8 секунд для автоматической диагностики.
- Вибрационная функция: Уведомление о начале и завершении диагностики вибрацией снижает риск ошибочной диагностики и помогает работать в тёмных или узких местах.
- Светодиодная индикация: Результат диагностики отображается на большом ЖК-экране и светодиодах; LED загорается после завершения диагностики.
- Переключаемые функции: Датчик температуры поверхности и режим аускультации можно использовать по выбору. Также можно выявлять утечки и засорения других паровых клапанов, кроме конденсатоотводчиков.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Модель | STC-1 |
| Время автоматической диагностики конденсатоотводчика | 2 секунды или 8 секунд |
| Рабочее давление для автоматической диагностики | 0.05 - 8.0 MPa |
| Рабочая температура для измерения поверхности | 0 - 300 °C |
| Температура окружающей среды | 0 - 40 °C (без замерзания) |
| Автоотключение | Через 5 минут (в режиме диагностики при отсутствии операций) |
| Место применения | В помещении и на улице (не подвергать воздействию дождевой воды) |
| Батарея | Щелочные батареи AAA DC1.5V, 2 шт. |
| Время непрерывной работы | Около 8 часов |
| Вес | 214 g (включая батареи) / 235 g (без батарей в некоторых регионах) |
| Принадлежности | Чехол для хранения, колпачок датчика, наушники |

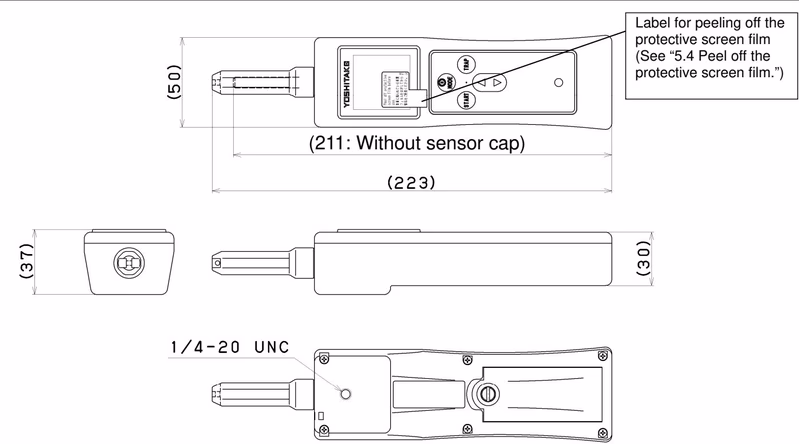

Размеры и вес
Режимы (функции)
| Режим (функция) | Описание |
|---|---|
| Режим автоматической диагностики конденсатоотводчиков | Автоматически диагностирует состояние конденсатоотводчиков. |
| Режим датчика температуры поверхности | Показывает температуру поверхности паропровода. |
| Режим аускультации | Позволяет прослушивать состояние конденсатоотводчика. |
Результаты автоматической диагностики
| Результат | Рабочее состояние конденсатоотводчика | Цвет светодиода |
|---|---|---|
| GOOD | Хорошее состояние | Зелёный |
| CAUTION | Трудно определить GOOD или LEAK. Требуется внимание из-за возможной утечки. | Жёлтый |
| LEAK | Высокая вероятность утечки пара | Красный |
| LOW TEMP. | Высокая вероятность засорения, остановки или недостаточной пропускной способности из-за низкой температуры поверхности. | Жёлтый |

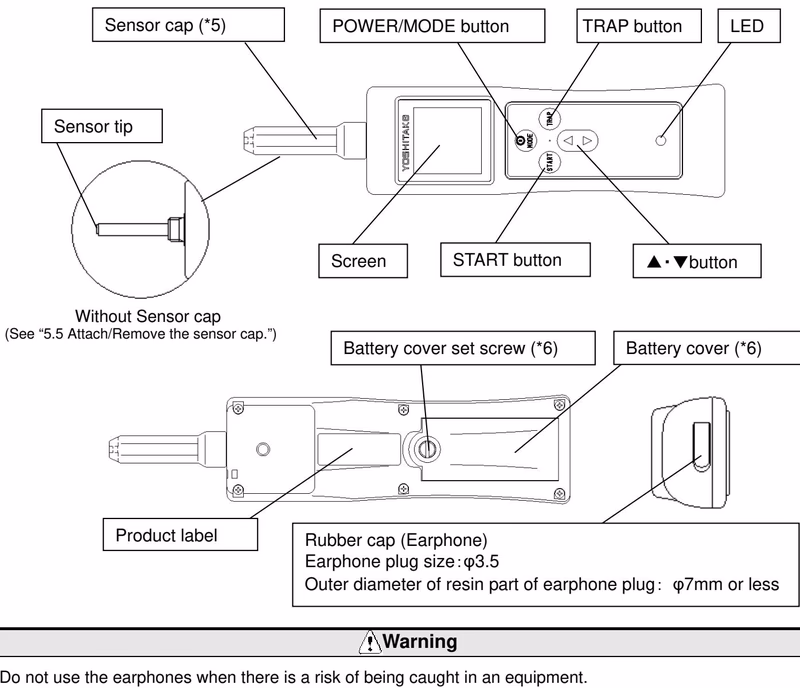

Наименование деталей
| Кнопка ручного управления | Описание операции |
|---|---|
| POWER/MODE | Включение/выключение питания: удерживать кнопку 2 секунды или более. Переключение режима: автоматическая диагностика конденсатоотводчика → датчик температуры поверхности → аускультация |
| TRAP | Выбор типа конденсатоотводчика: DISC → BUCKET → FLOAT → THERMO → OTHERS |
| ▲·▼ | Выбор диапазона давления. Регулировка громкости. Включение/выключение подсветки. |
| START | Запуск автоматической диагностики конденсатоотводчика. |
WARNING
STC-1 нельзя использовать для проверки конденсатоотводчиков на трассирующих линиях.

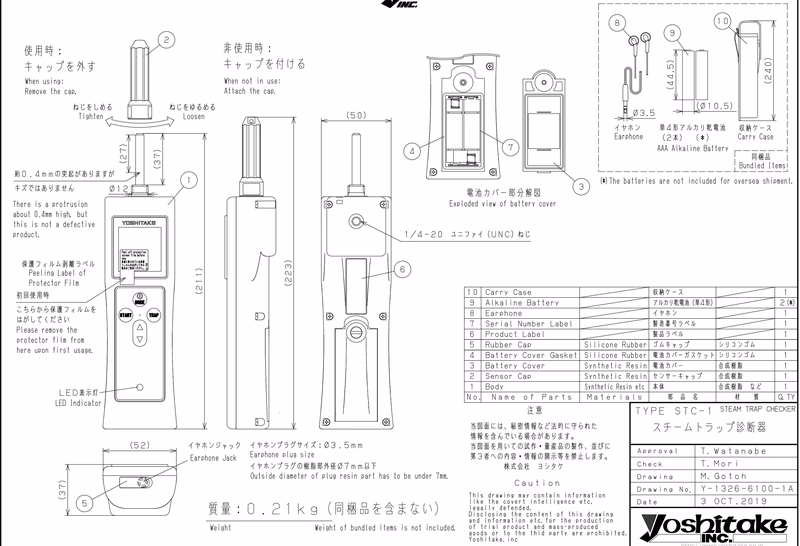

Конструктивная разбивка
| No. | Наименование детали | Материал | Кол-во |
|---|---|---|---|
| 1 | Корпус | Синтетическая смола и др. | 1 |
| 2 | Колпачок датчика | Синтетическая смола | 1 |
| 3 | Крышка батарейного отсека | Синтетическая смола | 1 |
| 4 | Прокладка крышки батарейного отсека | Силиконовая резина | 1 |
| 5 | Резиновый колпачок | Силиконовая резина | 1 |
| 6 | Этикетка изделия | - | 1 |
| 7 | Этикетка серийного номера | - | 1 |
| 8 | Наушники | - | 1 |
| 9 | Щелочная батарея | - | 2 |
| 10 | Переносной чехол | - | 1 |
Порядок работы в режиме автоматической диагностики конденсатоотводчика
- Выберите режим автоматической диагностики конденсатоотводчика кнопкой POWER/MODE.
- Выберите тип конденсатоотводчика кнопкой TRAP.
- Выберите диапазон давления кнопками ▲ · ▼.
Таблица 1: диапазон давления
| No | Диапазон давления |
|---|---|
| 1 | 0.05 MPa или более и менее 0.1 MPa |
| 2 | 0.1 MPa или более и менее 0.5 MPa |
| 3 | 0.5 MPa или более и менее 1.0 MPa |
| 4 | 1.0 MPa или более и менее 2.0 MPa |
| 5 | 2.0 MPa или более и менее 3.0 MPa |
| 6 | 3.0 MPa или более и менее 4.0 MPa |
| 7 | 4.0 MPa или более и менее 5.0 MPa |
| 8 | 5.0 MPa или более и менее 6.0 MPa |
| 9 | 6.0 MPa или более и менее 7.0 MPa |
| 10 | 7.0 MPa или более и менее 8.0 MPa |

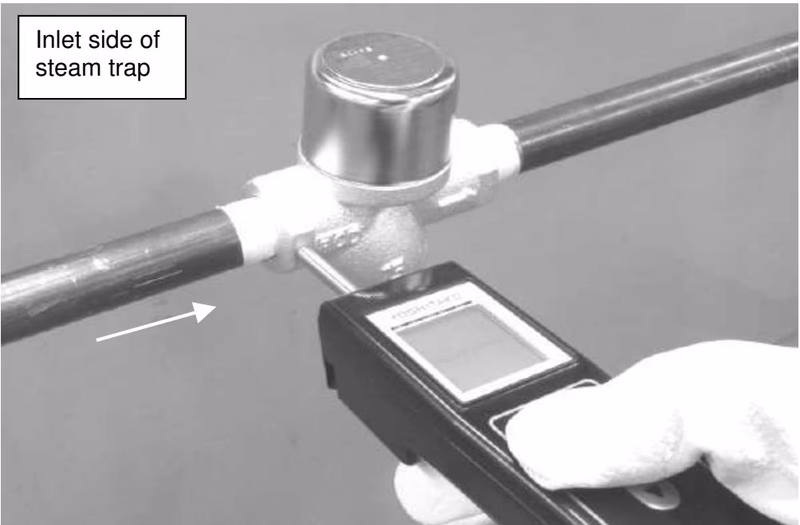

- Прижмите наконечник датчика вертикально к входной стороне (плоской поверхности) конденсатоотводчика.
TIP
Во время диагностики конденсатоотводчика прижимайте наконечник датчика как можно более вертикально. Если наконечник прижат под углом, условие контакта изменится и точное измерение будет невозможно. Рекомендуется подготовить плоскую поверхность шлифованием места измерения.
- Нажмите кнопку START для запуска диагностики. Вибрация уведомит о начале измерения.
- Диагностика завершается срабатыванием вибратора (через 2 или 8 секунд).
- На экране отображается результат диагностики, а светодиод загорается примерно на 5 секунд.
