耀希达凯（Yoshitake）STC-1型蒸汽疏水阀检测仪，是一款用于检测蒸汽疏水阀工作状态的简易检测仪。其具备自动检测、听音诊断及测量蒸汽管道表面温度的功能，能够在各种环境下快速准确地评估疏水阀状态。

特点

• 便于操作：仅需简单的两步操作即可实现诊断，在相同条件下可以连续诊断。
• 诊断时间短：疏水阀自动诊断只需 2 秒或 8 秒。
• 振动提示：诊断开始和完成时通过振动器通知，使操作员可以在黑暗或狭窄的地方使用，减少误诊。
• LCD 和 LED 显示：诊断结果可在宽大的 LCD 屏幕和 LED 显示屏上确认。检测完成时 LED 会亮起。
• 功能切换灵活：可以任意切换表面温度传感器功能和听诊功能。除了蒸汽疏水阀，还可以用于检测其他蒸汽阀门的泄漏和堵塞。

规格

参数名	参数值
型号	STC-1
自动检测疏水阀所需时间	2秒或者8秒
蒸汽疏水阀检测的适用压力范围	0.05 - 8.0 MPa
表面温度检测的适用温度范围	0 - 300 ℃
周围温度	0 - 40 ℃（不可结冻）
电源自动关闭	5分钟后（自动检测模式下无任何操作时）
使用场所	室内、室外（避免雨水等浸湿）
电池	DC1.5V 7号碱性干电池 2节
连续使用时间	约8小时
重量	235g（不包含电池）
配件	收纳盒、耳机、传感器保护帽

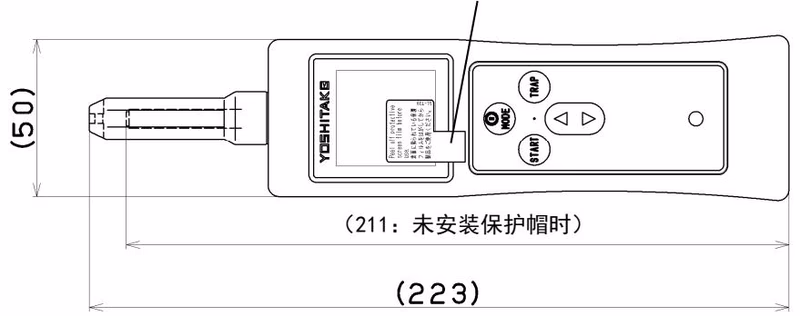

尺寸与重量

模式 (功能)

功能 (模式)	概要
自动检测模式	自动检测蒸汽疏水阀的工作状态
表面温度检测模式	显示蒸汽管道的表面温度
听音诊断模式	听音诊断蒸汽疏水阀的工作状态

蒸汽疏水阀的自动检测结果显示

检测结果	蒸汽疏水阀的工作状态	LED颜色
GOOD	正常	绿色
CAUTION	难以判断是正常还是蒸汽泄漏，今后应注意观察。	黄色
LEAK	蒸汽泄漏的可能性较大。	红色
LOW TEMP.	表面温度低，堵塞、停止或者容量不足的可能性较大。	黄色

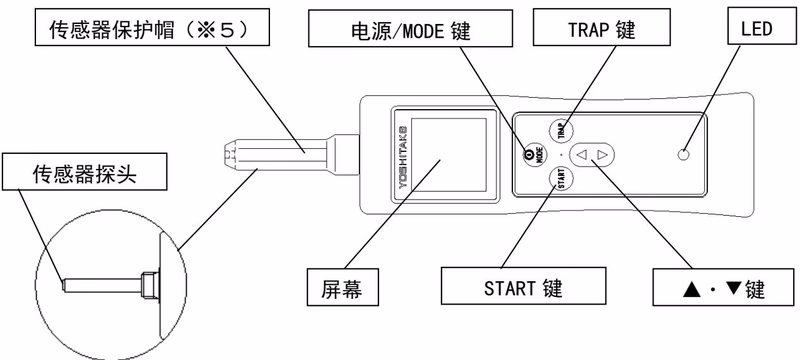

各部件的名称

操作键	操作内容
电源/MODE 键	电源ON/OFF：连续按住2秒以上。 模式切换：蒸汽疏水阀自动检测 → 表面温度检测 → 听音诊断
TRAP 键	选择蒸汽疏水阀类型：DISC → BUCKET → FLOAT → THERMO → OTHERS
▲·▼ 键	选择压力范围。音量调整。屏幕背光 ON/OFF。
START 键	蒸汽疏水阀自动检测开始。

WARNING

STC-1 不能用于保温用调温疏水阀。

结构分解

No.	部件名	材质	数量
1	本体	合成树脂等	1
2	传感器保护帽	合成树脂	1
3	电池盖	合成树脂	1
4	电池盖垫圈	硅胶	1
5	橡胶盖	硅胶	1
6	产品标签	-	1
7	制造号码标签	-	1
8	耳机	-	1
9	碱性干电池(单4形)	-	2
10	收纳盒	-	1

疏水阀自动检测模式的操作顺序

1. 按「电源/MODE」按钮，调至疏水阀自动检测模式。
2. 按「TRAP」按钮，选定疏水阀种类。
3. 按「▲·▼」按钮，选定压力范围。

表1：压力范围

No	压力范围
1	0.05以上～0.1MPa 不到
2	0.1以上～0.5MPa 不到
3	0.5以上～1.0MPa 不到
4	1.0以上～2.0MPa 不到
5	2.0以上～3.0MPa 不到
6	3.0以上～4.0MPa 不到
7	4.0以上～5.0MPa 不到
8	5.0以上～6.0MPa 不到
9	6.0以上～7.0MPa 不到
10	7.0以上～8.0MPa 以下

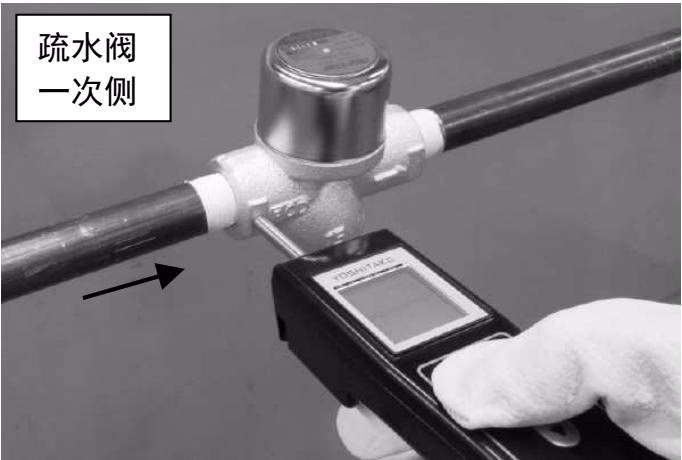

4. 将传感器的探头垂直按压在疏水阀的一次侧（平面部）。

TIP

检测时，尽可能和接触面保持垂直状态。若倾斜按压，可能会因为传感器接触状态发生变化而导致无法正确测定。推荐将检测面用锉刀锉平出一个平面（最低φ6 左右）。同时，测量时请在同一位置进行检测，以便掌握变化倾向。

5. 按「START」按钮，震动器作动，疏水阀检测开始。
6. 震动器开始作动（2秒或8秒后），检测完成。
7. 检测结果将在画面上显示，LED 灯约照明 5 秒。
