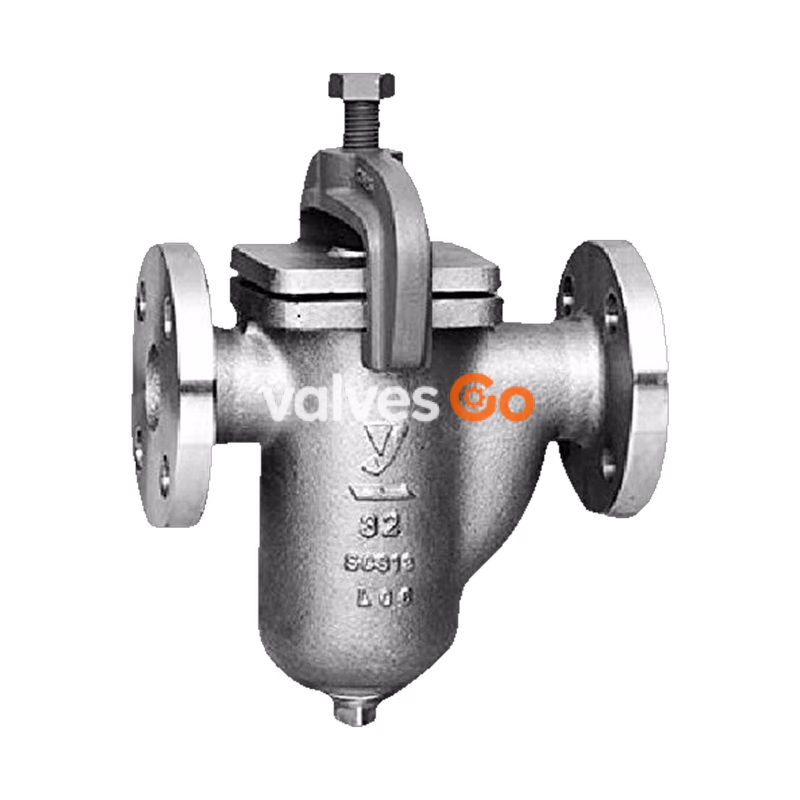

Ёситакэ (Yoshitake) SU-10S — это фильтр из литой нержавеющей стали, предназначенный для холодной и горячей воды, масла и других неопасных жидкостей. Он работает при максимальной температуре 80°C и оснащен фланцевым соединением JIS 10K FF, что делает его подходящим для широкого спектра применений, таких как пищевая, химическая промышленность и нефтепереработка.

Особенности

• Максимально возможная площадь фильтрации с учетом снижения расхода из-за засорения.
• Легкая разборка и очистка благодаря простой конструкции крышки, которую можно зафиксировать и снять, просто затянув или ослабив один болт.
• Корпус из литой нержавеющей стали не подвержен коррозии.

Технические характеристики

Рабочая среда	Холодная и горячая вода, масло, масло (керосин, мазут А и В), другие неопасные жидкости
Номинальный диаметр	20A-100A / 125A / 150A
Максимальное давление	1.0 МПа / 0.7 МПа / 0.5 МПа
Максимальная температура	80°C
Материал корпуса	Литая нержавеющая сталь
Уплотнительное кольцо	NBR
Сетка	Нержавеющая сталь ($\phi$ 6-9P, Стандарт 60 меш)
Тип соединения	Фланцевое JIS 10K FF

Дополнительные опции

• Доступны сетки от 20 до 150 меш. Пожалуйста, свяжитесь с нами для сеток 150 меш и более.
• Доступно уплотнительное кольцо FKM (Viton).
• Форма крышки различается в зависимости от размера: 20A-65A: квадратная, 80A: шестигранная, 100A-125A: восьмигранная, 150A: десятигранная.

Размеры и вес

Номинальный размер	L	$H_1$	$H_2$	$H_3$	A	B	ds	$\ell_s$	Пробка	Вес (кг)
20A	175	97.5	54	107.5	87	131	40	70	R 3/8	5.6
25A	175	97.5	54	107.5	87	131	40	70	R 3/8	6.7
32A	230	146	67.5	151	115	179	64.5	108	R 3/4	12.5
40A	230	146	67.5	151	115	179	64.5	108	R 3/4	13.2
50A	230	156	69.5	153	115	179	64.5	120	R 3/4	13.8
65A	290	182	70	153.5	134	208	77	140	R 1	20.8
80A	300	197.5	88.5	189	185	249	90	160	R 1	27.1
100A	365	262	118.5	253	220	334	120	210	R 1-1/4	48.6
125A	425	340.5	134.5	269	248	362	140	270	R 1-1/2	69.4
150A	505	378	158.5	293	305	414	175	300	R 2	108.3

Детали и материалы

№	Наименование детали	Материал	Кол-во
1	Корпус (Body)	Литая нержавеющая сталь	1
2	Крышка (Cover)	Литая нержавеющая сталь	1
3	Сетка (Screen)	Нержавеющая сталь	1
4	Пробка (Plug)	Литая нержавеющая сталь или нержавеющая сталь	1
5	Уплотнительное кольцо (O Ring)	NBR	1
6	Рукоятка (Arm)	Ковкий чугун	1
7	Болт (Bolt)	Сталь	1

::: note Форма крышки (2) и ручки сетки (3) различаются в зависимости от размера. :::
