Серия Ёситакэ Yoshitake TA-16 — компактные воздухоотводчики из нержавеющей стали для трубопроводов кондиционирования, инженерных систем зданий и промышленных установок. Воздух в трубопроводах снижает эффективность теплообмена, вызывает шум и коррозию оборудования. TA-16 автоматически выпускает воздух, обладает высокой долговечностью и коррозионной стойкостью. Серия включает стандартный TA-16, TA-16L с L-образным штуцером для шланга, а также TA-16CVA/TA-16CVS со встроенными обратными клапанами для предотвращения подсоса наружного воздуха при падении давления.

Особенности

• Конструкция из нержавеющей стали: Все детали, кроме затвора, прокладки и латунного L-образного штуцера TA-16L, выполнены из нержавеющей стали для высокой коррозионной стойкости и долговечности.
• Стабильная пропускная способность: Широкий диапазон рабочего давления 0.01-1.0 MPa обеспечивает стабильный выпуск воздуха.
• Компактная конструкция: Небольшой корпус позволяет легко устанавливать изделие в ограниченном пространстве.
• Надежное уплотнение: Затвор и прокладка из FKM (фторкаучук) обеспечивают отсутствие утечек.
• Разные варианты подключения: В выпускном отверстии установлены пружины для монтажа различных дополнительных соединений, кроме TA-16L: ручных клапанов или поворотных штуцеров на 360 градусов.

Технические характеристики

Модель	TA-16	TA-16L	TA-16CVA	TA-16CVS
Условный проход	15-25A	15-25A	15-25A	15-25A
Применение	Холодная и горячая вода	Холодная и горячая вода	Холодная и горячая вода	Холодная и горячая вода
Рабочее давление	0.01-1.0 MPa	0.01-1.0 MPa	0.01-1.0 MPa	0.01-1.0 MPa
Обратный клапан	Нет	Нет	Есть	Есть
Макс. температура	90°C	90°C	90°C	90°C
Корпус/крышка	Нержавеющая сталь	Нержавеющая сталь	Нержавеющая сталь	Нержавеющая сталь
Затвор/прокладка	FKM (фторкаучук)	FKM (фторкаучук)	FKM (фторкаучук)	FKM (фторкаучук)
Входное присоединение	Резьбовое JIS R	Резьбовое JIS R	Резьбовое JIS R	Резьбовое JIS R
Выходное присоединение	Резьбовое JIS Rc 1/4	φ6 (внутренний диаметр шланга)	Резьбовое JIS Rc 1/4	Резьбовое JIS Rc 1/4

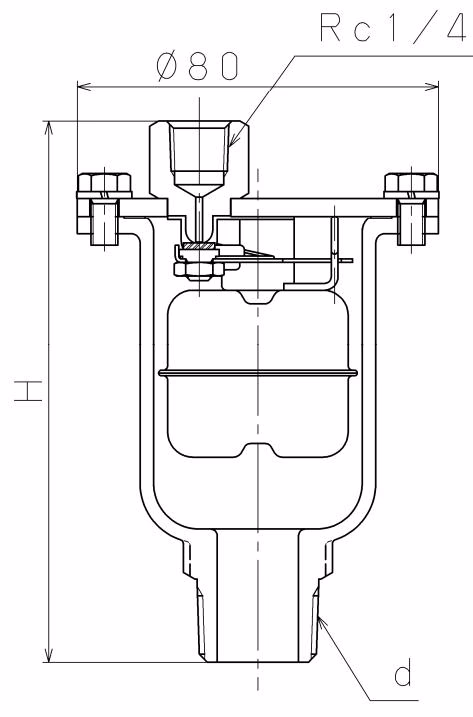

Размеры и вес

TA-16

Условный проход	d	H (mm)	Вес (kg)
15A	R 1/2	118	0.66
20A	R 3/4	120	0.68
25A	R 1	124.5	0.74

TA-16L

Условный проход	d	H1 (mm)	H (mm)	Вес (kg)
15A	R 1/2	136	143	0.70
20A	R 3/4	138	145	0.72
25A	R 1	142.5	149.5	0.78

TA-16CVA (угловой тип)

Условный проход	d	H1 (mm)	H (mm)	Вес (kg)
15A	R 1/2	135.5	146	0.72
20A	R 3/4	137.5	148	0.74
25A	R 1	142	152.5	0.80

TA-16CVS (прямой тип)

Условный проход	d	H (mm)	Вес (kg)
15A	R 1/2	142	0.70
20A	R 3/4	144	0.72
25A	R 1	148.5	0.78

Диаграмма выпускной способности

TA-16

TA-16L

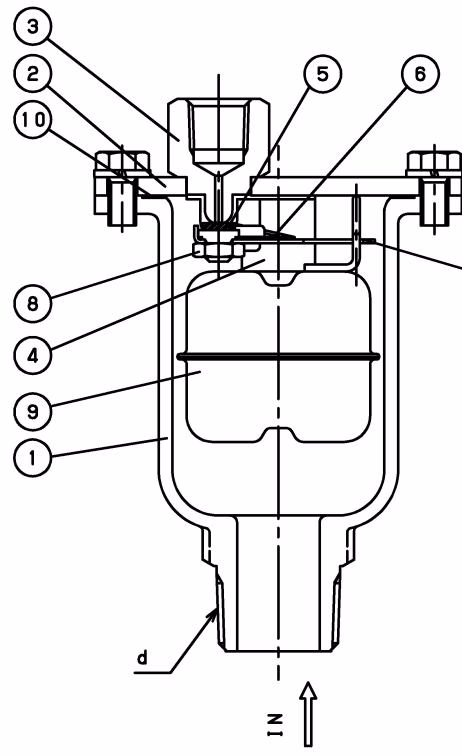

Описание работы

1. После установки внутри изделия находится воздух, а поплавок [9] опущен под собственным весом. Затвор [5] удерживается открытым рычагом [7], поэтому воздух выпускается наружу под внутренним давлением системы.
2. После выпуска воздуха вода поступает в изделие и поднимает поплавок [9] за счет плавучести. Усилие, удерживающее затвор открытым, исчезает, и затвор [5] закрывается пружиной [6] и давлением среды.
3. Когда в системе образуются пузырьки воздуха и собираются в изделии, внутренний уровень воды падает. Поплавок теряет плавучесть и опускается, открывая затвор [5] для выпуска воздуха.
4. Повторением процессов 2 и 3 воздух непрерывно удаляется из системы.

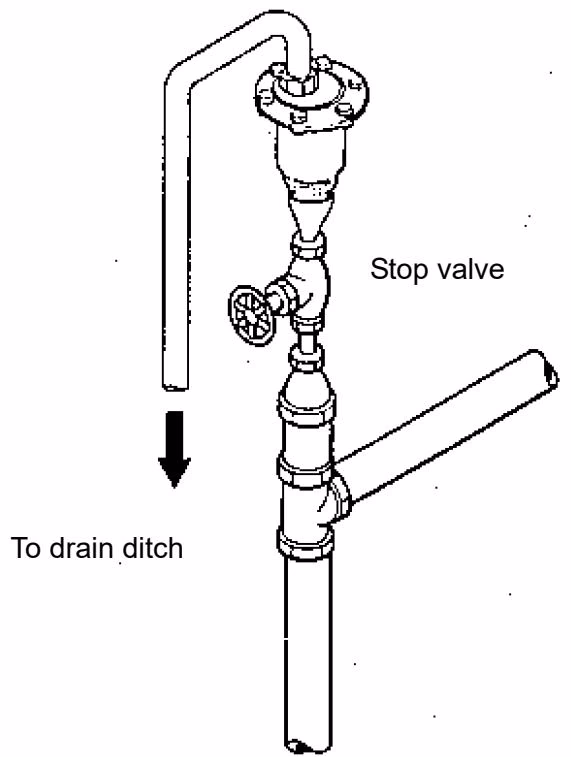

Установка и трубная обвязка

Меры предосторожности при установке

• Перед установкой удалите из трубопроводов посторонние вещества и окалину.
• Устанавливайте изделие вертикально (допуск 5°) в месте, где вероятно скопление воздуха.
• Для обслуживания и осмотра установите запорный клапан на входной стороне.
• Подсоедините штуцер и шланг к выпускному отверстию и выведите их в дренажную канаву, чтобы избежать повреждения имущества или ожогов при утечке.
• Убедитесь, что конец трубопровода или трубки на выходе имеет зазор 50 mm над уровнем перелива.

Предупреждение о высокой температуре

Не прикасайтесь к изделию голыми руками при высокотемпературной среде, чтобы избежать серьезных ожогов.

Эксплуатационное примечание

При начальной работе небольшое количество воды может выходить вместе с воздухом. Это не является неисправностью изделия. Если в трубопроводе возникает отрицательное давление, TA-16 и TA-16L могут подсасывать наружный воздух. Если нужно предотвратить подсос воздуха, используйте модели CVA или CVS.

Техническое обслуживание и устранение неисправностей

Ежедневный и периодический осмотр

Осмотр	Периодичность	Что проверить	Действие
Ежедневный	1 раз/день	Рабочее состояние, утечка через седло, внешняя утечка	Убедитесь, что воздух выпускается нормально, и визуально проверьте отсутствие утечек.
Периодический	1 раз/год	Затвор, седло, прокладка, поплавок	Разберите и очистите от окалины/пыли. Поврежденные компоненты замените.

Детали из синтетической резины являются расходными. Рекомендуемая замена: комплект затвора каждые 3 года, прокладка каждые 5 лет.

Устранение неисправностей

Проблема	Причина	Решение
Нет выпуска воздуха	1. Запорный клапан на входе закрыт. 2. Внутреннее давление трубопровода превышает номинал. 3. Воздух накапливается слишком медленно.	1. Полностью откройте запорный клапан. 2. Снизьте давление или замените изделие на высоконапорную модель. 3. Переустановите в место, где воздух легко собирается.
Выброс воды из выпуска	1. Посторонние вещества на затворе и седле. 2. Поплавок поврежден.	1. Снимите и очистите затвор и седло. 2. Замените поплавок.
Внешняя утечка	1. Повреждение корпуса или крышки из-за аномального давления. 2. Повреждена прокладка.	1. Замените изделие. 2. Замените прокладку.
Подсос наружного воздуха (CVA/CVS)	1. Посторонние вещества на обратном клапане.	1. Удалите посторонние вещества.

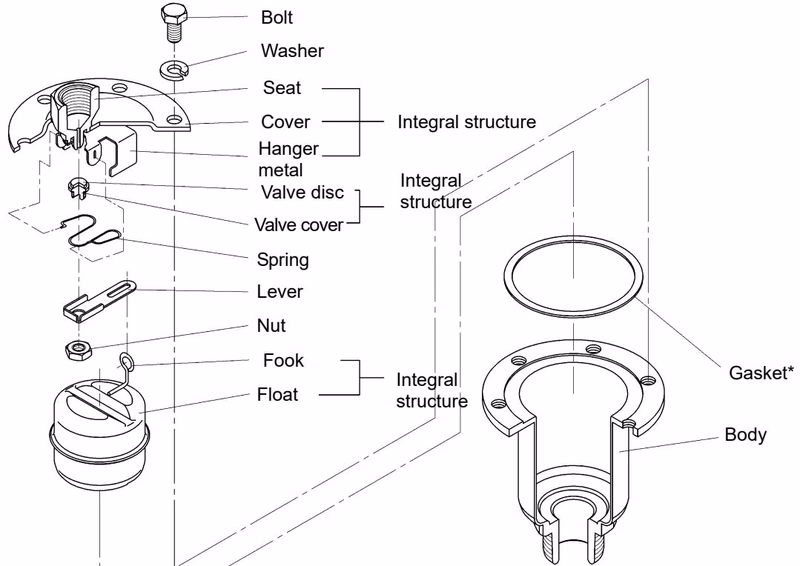

Взрыв-схема

No.	Наименование детали	Материал
1	Корпус	Литая нержавеющая сталь (SCS13)
2	Крышка	Нержавеющая сталь (SUS304)
3	Седло (выпускное отверстие)	Нержавеющая сталь (SUS304)
4	Держатель	Нержавеющая сталь (SUS304)
5	Затвор	FKM (фторкаучук)
6	Пружина	Нержавеющая сталь (SUS304)
7	Рычаг	Нержавеющая сталь (SUS304)
8	Гайка	Нержавеющая сталь (SUS)
9	Поплавок	Нержавеющая сталь (SUS304)
10	Прокладка	FKM (фторкаучук)
11	Болт	Нержавеющая сталь (SUS)

(Примечание: у TA-16L L-образный штуцер для шланга ввернут в седло. У TA-16CVA/CVS установлены соответствующие штуцеры обратного клапана.)

Дополнительные детали

Для выпускных отверстий воздухоотводчиков TA-16 доступны различные детали трубного подключения.

Дополнительные детали	Присоединение	Примечания
L-образный штуцер для шланга	R 1/4 × φ6 (внутренний диаметр шланга)	Предустановлен на модели TA-16L
Ручной клапан (соединение под медную трубку)	R 1/4 × φ8 (наружный диаметр медной трубки)	Устанавливается заказчиком
Ручной клапан (штуцер для шланга)	R 1/4 × φ6 (внутренний диаметр шланга)	Устанавливается заказчиком
Поворотный штуцер	R 1/4 × Rc 1/4	Устанавливается заказчиком, вращается на 360°
Поворотный штуцер под медную трубку	R 1/4 × φ8 (наружный диаметр медной трубки)	Устанавливается заказчиком
Поворотный штуцер для шланга	R 1/4 × φ6 (внутренний диаметр шланга)	Устанавливается заказчиком
Штуцер обратного клапана, угловой	R 1/4 × Rc 1/4	Предустановлен на модели TA-16CVA
Штуцер обратного клапана, прямой	R 1/4 × Rc 1/4	Предустановлен на модели TA-16CVS
