全不锈钢材质
耀希达凯（Yoshitake）TA-16 系列是一款紧凑型不锈钢排气阀，专为建筑设备、工业设备及空调管道系统设计。管道中混入空气会导致热效率下降、产生噪音或腐蚀设备。TA-16 系列能够自动排出管路内部空气，具有极高的耐腐蚀性和耐久性。该系列包括标准型 TA-16、带 L 型软管接头的 TA-16L，以及集成了止回阀的 TA-16CVA/TA-16CVS（可防止在系统压力下降时吸入外部空气）。
特点
- 不锈钢结构：除阀瓣、垫片和 L 型软管接头（TA-16L为黄铜）外，所有零件均为不锈钢材质，具有很高的耐腐蚀性和耐久性。
- 稳定排气：工作压力范围大（0.01 至 1.0 MPa），确保排气量稳定。
- 设计紧凑：由于体积小，可轻松安装在狭小的空间内。
- 可靠密封：采用 FKM（氟橡胶）阀瓣和垫片，防止泄漏。
- 多样化连接：排气口内置弹簧，可安装多种可选配件（TA-16L除外），如手动阀或可 360 度旋转的万向接头。
规格
| 型号 | TA-16 | TA-16L | TA-16CVA | TA-16CVS |
|---|---|---|---|---|
| 公称直径 | 15-25A | 15-25A | 15-25A | 15-25A |
| 适用流体 | 冷水和热水 | 冷水和热水 | 冷水和热水 | 冷水和热水 |
| 工作压力 | 0.01-1.0 MPa | 0.01-1.0 MPa | 0.01-1.0 MPa | 0.01-1.0 MPa |
| 止回阀 | 无 | 无 | 标配 | 标配 |
| 最高温度 | 90°C | 90°C | 90°C | 90°C |
| 阀体/阀盖材质 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 |
| 阀瓣/垫片材质 | FKM (氟橡胶) | FKM (氟橡胶) | FKM (氟橡胶) | FKM (氟橡胶) |
| 入口连接 | JIS R 螺纹 | JIS R 螺纹 | JIS R 螺纹 | JIS R 螺纹 |
| 出口连接 | JIS Rc 1/4 螺纹 | φ6 (软管接头式) | JIS Rc 1/4 螺纹 | JIS Rc 1/4 螺纹 |
尺寸和重量
TA-16
| 公称直径 | d | H (mm) | 重量 (kg) |
|---|---|---|---|
| 15A | R 1/2 | 118 | 0.66 |
| 20A | R 3/4 | 120 | 0.68 |
| 25A | R 1 | 124.5 | 0.74 |
TA-16L
| 公称直径 | d | H1 (mm) | H (mm) | 重量 (kg) |
|---|---|---|---|---|
| 15A | R 1/2 | 136 | 143 | 0.70 |
| 20A | R 3/4 | 138 | 145 | 0.72 |
| 25A | R 1 | 142.5 | 149.5 | 0.78 |
TA-16CVA (角型止回阀接头)
| 公称直径 | d | H1 (mm) | H (mm) | 重量 (kg) |
|---|---|---|---|---|
| 15A | R 1/2 | 135.5 | 146 | 0.72 |
| 20A | R 3/4 | 137.5 | 148 | 0.74 |
| 25A | R 1 | 142 | 152.5 | 0.80 |
TA-16CVS (直型止回阀接头)
| 公称直径 | d | H (mm) | 重量 (kg) |
|---|---|---|---|
| 15A | R 1/2 | 142 | 0.70 |
| 20A | R 3/4 | 144 | 0.72 |
| 25A | R 1 | 148.5 | 0.78 |

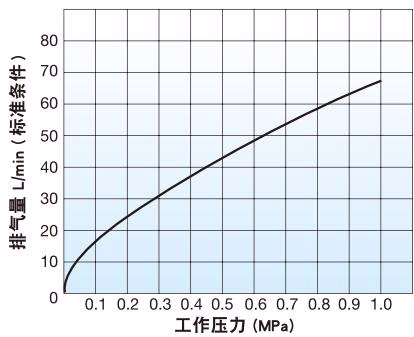

排气量图表
TA-16
TA-16L
工作原理
- 安装产品后，产品内部存在空气，浮球 [9] 因自重下落。在此状态下，由于杠杆 [7] 使阀瓣 [5] 保持开启，系统内部的压力会将空气排出。
- 空气排出后，冷水或热水流入产品内，浮球 [9] 因浮力上升，杠杆 [7] 失去保持阀瓣开启的力量。随后，阀瓣 [5] 在弹簧 [6] 的作用力及流体压力下关闭。
- 当系统中产生气泡并聚集在产品内时，内部水位下降，浮球失去浮力而下落，重新打开阀瓣 [5] 排出空气。
- 随后再次返回步骤 2 的状态。通过反复执行步骤 2 和 3，系统中的空气即可被持续清除。
管道与安装
安装时注意事项
- 安装产品前清洗管道内部的污物、水垢，并将本产品垂直安装（允许偏差 5°）在空气容易聚集的位置。
- 为便于检查和维修，请在排气阀的入口处安装截流阀（旋塞、闸阀等）。
- 务必在排气孔安装导管并连接至排水沟处，且出口端管道需与溢流面保持至少 50mm 的距离，以防发生泄漏时造成逆流或污染。
高温危险
由于流体可能处于高温状态，请勿裸手触摸产品，以免造成烫伤。
运行提示
在初期运行时，可能会有少量水伴随空气一同喷出，这并非产品故障。若管道内出现负压，TA-16 和 TA-16L 可能会吸入外部空气；如需防止吸气，请选用带有止回阀的 CVA 或 CVS 型号。
维护与故障排除
日常检查与定期检查
| 检查项目 | 频率 | 检查方式 | 处置措施 |
|---|---|---|---|
| 日常检查 | 1次/天 | 检查排气状态、阀座及外部是否泄漏 | 确认空气是否正常排出并目视检查泄漏情况。 |
| 定期检查 | 1次/年 | 检查阀瓣、阀座、垫片及浮球 | 拆卸并目视检查，清除污垢水垢，若有损坏应及时更换。 |
注：合成橡胶属于易耗品。推荐更换周期为：阀瓣组件（包含阀瓣）每 3 年更换一次，垫片每 5 年更换一次。
故障排除
| 故障现象 | 潜在原因 | 排除方法 |
|---|---|---|
| 无法排气 | 1. 入口侧的截流阀被关闭。 2. 管道内部压力超过额定范围。 3. 空气聚集速度过慢。 | 1. 完全打开截流阀。 2. 降低管道内部压力或更换高压专用阀门。 3. 将阀门重新安装至空气易于聚集的位置。 |
| 排气口喷水 | 1. 阀瓣和阀座上附着有异物。 2. 浮球损坏，无法正常工作。 | 1. 拆除并清洗阀瓣和阀座。 2. 更换浮球。 |
| 外部泄漏 | 1. 压力异常升高导致阀体或阀盖损坏变形。 2. 垫片损坏。 | 1. 更换产品。 2. 更换垫片。 |
| 吸入外部空气 (仅限CVA/CVS) | 1. 止回阀上存在异物。 | 1. 清除异物。 |
分解图与零件表
| 序号 | 零件名称 | 材质 |
|---|---|---|
| 1 | 阀体 (Body) | 不锈钢铸钢 (SCS13) |
| 2 | 阀盖 (Cover) | 不锈钢 (SUS304) |
| 3 | 阀座 (Seat) | 不锈钢 (SUS304) |
| 4 | 吊耳金属件 (Hanger Metal) | 不锈钢 (SUS304) |
| 5 | 阀瓣 (Valve Disc) | FKM (氟橡胶) |
| 6 | 弹簧 (Spring) | 不锈钢 (SUS304) |
| 7 | 杠杆 (Lever) | 不锈钢 (SUS304) |
| 8 | 螺母 (Nut) | 不锈钢 (SUS) |
| 9 | 浮球 (Float) | 不锈钢 (SUS304) |
| 10 | 垫片 (Gasket) | FKM (氟橡胶) |
| 11 | 螺栓 (Bolt) | 不锈钢 (SUS) |
(注：TA-16L 型号的阀座上装有 L 型软管接头；TA-16CVA 和 TA-16CVS 则分别装有对应的止回阀接头。)
可选配件
针对排气孔提供了多种类型的管道连接配件以满足不同的排气布置需求。
| 可选配件 | 连接尺寸 | 备注 |
|---|---|---|
| L型软管接头 | R 1/4 × φ6 (软管内径) | 在工厂预装（型号：TA-16L） |
| 铜管接头付手动阀 | R 1/4 × φ8 (铜管外径) | 由客户在安装现场组装 |
| 软管接头付手动阀 | R 1/4 × φ6 (软管内径) | 由客户在安装现场组装 |
| 万向接头 | R 1/4 × Rc 1/4 | 由客户在安装现场组装（可 360 度旋转） |
| 铜管付万向接头 | R 1/4 × φ8 (铜管外径) | 由客户在安装现场组装 |
| 软管付万向接头 | R 1/4 × φ6 (软管内径) | 由客户在安装现场组装 |
| 角型止回阀接头 | R 1/4 × Rc 1/4 | 在工厂预装（型号：TA-16CVA） |
| 直型止回阀接头 | R 1/4 × Rc 1/4 | 在工厂预装（型号：TA-16CVS） |
