Воздухоотводчик Ёситакэ Yoshitake TA-16CVA необходим для трубопроводов систем кондиционирования, инженерного оборудования зданий и промышленных установок. Воздух в трубопроводах снижает эффективность теплообмена, вызывает шум и коррозию оборудования. Серия TA-16CVA изготовлена из нержавеющей стали (кроме затвора, прокладки и штуцеров обратного клапана), отличается высокой долговечностью и коррозионной стойкостью. Угловой штуцер с обратным клапаном предотвращает засасывание наружного воздуха при отрицательном давлении и помогает избежать падения уровня воды в трубопроводе при остановленном оборудовании.

Особенности

• Конструкция из нержавеющей стали: Основные детали (корпус, крышка, поплавок) выполнены из нержавеющей стали и обладают высокой коррозионной стойкостью.
• Стабильная пропускная способность: Широкий диапазон рабочего давления (0.01-1.0 MPa) обеспечивает стабильный выпуск воздуха.
• Компактная конструкция: Простая установка в ограниченных пространствах.
• Высокая герметичность: Отсутствие утечки благодаря затвору из FKM (фторкаучука).
• Предотвращение засасывания воздуха: Встроенные штуцеры с обратным клапаном (угловой для CVA, прямой для CVS) ограничивают поступление наружного воздуха в систему.

Технические характеристики

Характеристика	TA-16CVA (Угловой)	TA-16CVS (Прямой)
Применение	Холодная и горячая вода	Холодная и горячая вода
Рабочее давление	0.01 - 1.0 MPa	0.01 - 1.0 MPa
Давление закрытия обратного клапана	-0.005 MPa или менее	-0.005 MPa или менее
Макс. температура	90°C	90°C
Присоединение (вход)	Резьба JIS R	Резьба JIS R
Присоединение (выход)	Резьба JIS Rc 1/4	Резьба JIS Rc 1/4

Материалы

Деталь	Материал
Корпус, крышка	Литая нержавеющая сталь (SCS13 / SUS304)
Затвор, прокладка	FKM (фторкаучук)
Поплавок	Нержавеющая сталь (SUS304)
Штуцер обратного клапана	Латунь (C3604)
Обратный клапан	FKM (фторкаучук)

Размеры и вес

TA-16CVA

Условный проход	d	H1 (mm)	H (mm)	Вес (kg)
15A	R 1/2	135.5	146	0.72
20A	R 3/4	137.5	148	0.74
25A	R 1	142.0	152.5	0.80

TA-16CVS

Условный проход	d	H (mm)	Вес (kg)
15A	R 1/2	142	0.70
20A	R 3/4	144	0.72
25A	R 1	148.5	0.78

График пропускной способности выпуска воздуха

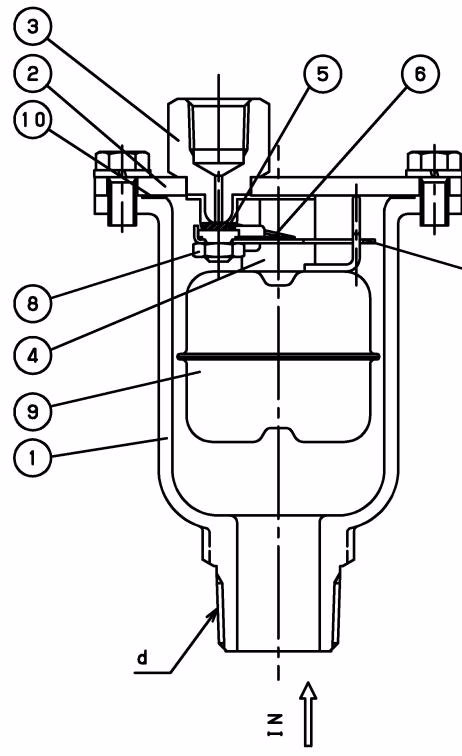

Описание работы

1. После установки внутри изделия находится воздух, и поплавок опущен под собственным весом. В этом состоянии затвор удерживается рычагом открытым, и воздух выпускается наружу давлением системы.
2. После выпуска воздуха холодная или горячая вода поступает в изделие, поплавок поднимается за счёт плавучести, и усилие, удерживающее затвор открытым через рычаг, исчезает. Затвор закрывается пружиной и давлением системы.
3. Когда в системе образуются пузырьки воздуха и собираются в изделии, уровень воды внутри падает. Поплавок теряет плавучесть и открывает затвор для выпуска воздуха.
4. Далее работа возвращается к процессу [2]. Повторением процессов [2] и [3] воздух непрерывно удаляется из системы.

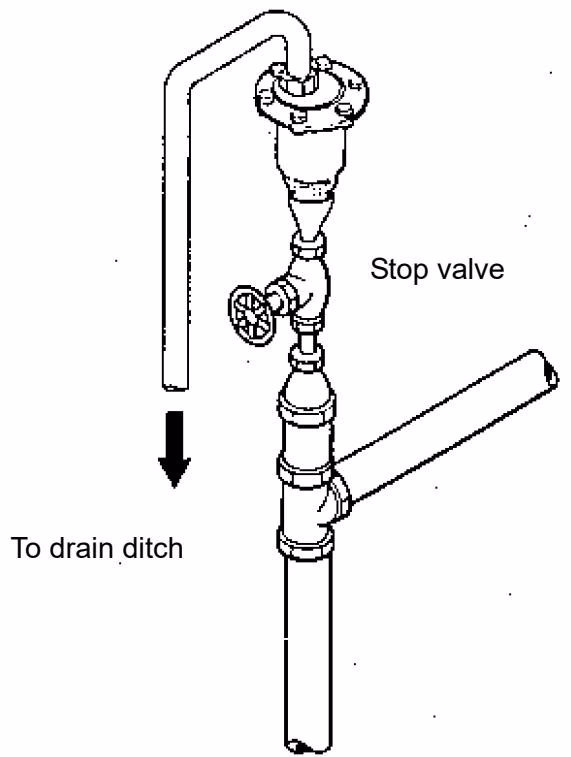

Обвязка и монтаж

Рекомендации по монтажу

• Удалите загрязнения и накипь из трубопроводов и устанавливайте клапан вертикально (допустимый угол 5°) в месте, где вероятно скопление воздуха.
• Установите запорный клапан (кран или задвижку) на входной стороне воздухоотводчика для облегчения обслуживания.
• Конец трубопровода или шланга от выхода изделия должен находиться минимум на 50 mm выше уровня возможного затопления.

Меры предосторожности перед использованием

• Обязательно подключите штуцер и шланг к выходу изделия и отведите их в дренаж. Утечка высокотемпературной среды может вызвать ожоги или повреждение имущества.
• Возможна утечка из-за накипи внутри трубы, поэтому выходная сторона не должна допускать обратный поток из дренажного канала.

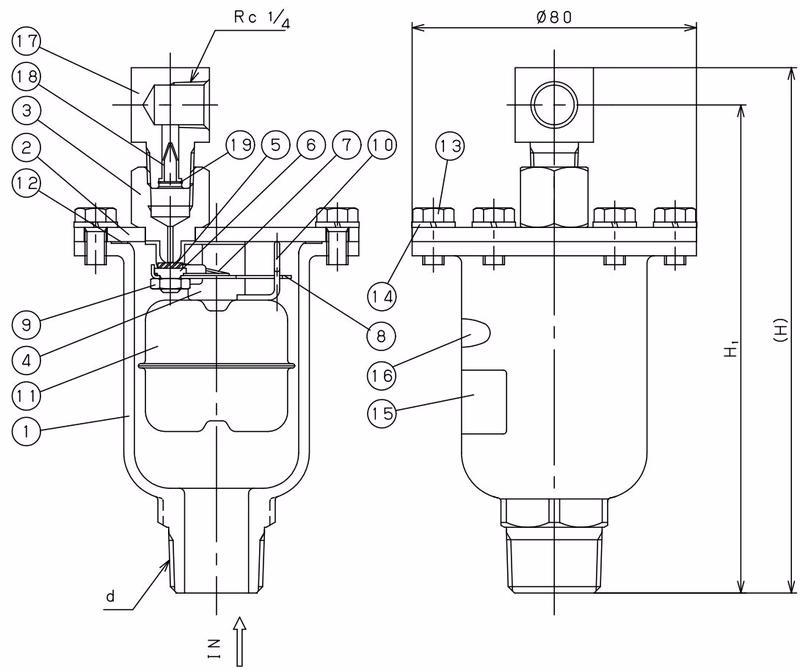

Взрыв-схема и перечень деталей

No.	Наименование детали	Материал	Кол-во
1	Корпус	Литая нержавеющая сталь (SCS13)	1
2	Крышка	Нержавеющая сталь (SUS304)	1
3	Седло	Нержавеющая сталь (SUS304)	1
4	Подвесная скоба	Нержавеющая сталь (SUS304)	1
5	Затвор	FKM	1
6	Держатель затвора	Нержавеющая сталь (SUS304)	1
7	Пружина	Нержавеющая сталь (SUS304)	1
8	Рычаг	Нержавеющая сталь (SUS304)	1
9	Гайка	Нержавеющая сталь (SUS)	1
10	Крючок	Нержавеющая сталь (SUS304)	1
11	Поплавок	Нержавеющая сталь (SUS304)	1
12	Прокладка	FKM	1
17	Корпус штуцера обратного клапана	Латунь (C3604)	1
18	Обратный клапан	FKM	1

Устранение неисправностей

Проблема	Причина	Решение
Нет выпуска воздуха	Запорный клапан закрыт.	Полностью откройте.
	Давление превышает номинальное.	Снизьте давление или замените модель.
	Воздух скапливается слишком медленно.	Установите клапан в месте, где воздух легко скапливается.
Выброс воды	Загрязнения на затворе и седле.	Очистите.
	Поплавок повреждён.	Замените поплавок.
Внешняя утечка	Повреждение корпуса/крышки.	Замените изделие.
	Повреждена прокладка.	Замените прокладку.
Засасывание наружного воздуха	Загрязнения на обратном клапане.	Удалите загрязнения.
