全不锈钢材质
耀希达凯（Yoshitake）TA-16CVA 排气阀是空调管道系统、建筑设备和工业设备中必不可少的组件。管道中混入空气会导致热效率下降、产生噪音以及设备腐蚀。TA-16CVA 系列主要由不锈钢制成（阀瓣、垫片和止回阀接头除外），具有极高的耐腐蚀性和耐久性。该阀门体积小巧，可自动排出系统内的空气，并配备角型止回阀管接头，确保在系统出现负压时不会吸入外部空气，从而有效防止设备停止运行时管道水位下降。
特点
- 不锈钢结构：除阀瓣、垫片、止回阀和止回阀管接头外，所有零件均为不锈钢材质，具有很高的耐腐蚀性和耐久性。
- 稳定排气：工作压力范围大（0.01～1.0 MPa），确保排气量稳定。
- 节省空间：由于体积小巧，可轻松安装在狭小的空间内。
- 优异密封：氟橡胶（FKM）阀瓣确保了优异的密封性能，防止泄露。
- 防空气逆流：配有止回阀接头（CVA为角型，CVS为直型），可防止在负压状态下吸入外部空气。
规格
| 规格参数 | TA-16CVA (角型止回阀接头) | TA-16CVS (直型止回阀接头) |
|---|---|---|
| 适用流体 | 冷水和热水 | 冷水和热水 |
| 工作压力 | 0.01 - 1.0 MPa | 0.01 - 1.0 MPa |
| 止回阀的闭阀压力 | -0.005 MPa 以下 | -0.005 MPa 以下 |
| 最高温度 | 90°C | 90°C |
| 连接方式 (入口) | JIS R 螺纹型 | JIS R 螺纹型 |
| 连接方式 (出口) | JIS Rc 1/4 螺纹型 | JIS Rc 1/4 螺纹型 |
材质
| 零件名称 | 材质 |
|---|---|
| 阀体、阀盖 | 不锈钢 (SCS13 / SUS304) |
| 阀瓣、垫片 | FKM (氟橡胶) |
| 浮球 | 不锈钢 (SUS304) |
| 止回阀管接头 | 黄铜 (C3604) |
| 止回阀 | FKM (氟橡胶) |
尺寸 (mm) 和重量 (kg)
TA-16CVA
| 公称直径 | d | H1 (mm) | H (mm) | 重量 (kg) |
|---|---|---|---|---|
| 15A | R 1/2 | 135.5 | 146 | 0.72 |
| 20A | R 3/4 | 137.5 | 148 | 0.74 |
| 25A | R 1 | 142.0 | 152.5 | 0.80 |
TA-16CVS
| 公称直径 | d | H (mm) | 重量 (kg) |
|---|---|---|---|
| 15A | R 1/2 | 142 | 0.70 |
| 20A | R 3/4 | 144 | 0.72 |
| 25A | R 1 | 148.5 | 0.78 |

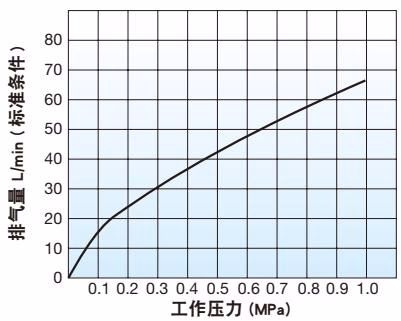

排气量图表
动作说明
- 安装产品后，产品内部存在空气，浮球因自身重量而下降。在此状态下，由于阀瓣被杠杆保持在开启状态，系统内部的压力会将空气排放到外部。
- 当空气排出后，冷水或热水流入产品内部，浮球因浮力上升，通过杠杆保持阀瓣开启的作用力消失。随后，阀瓣在弹簧弹力和系统压力的作用下关闭。
- 当系统中产生气泡并聚集到产品内部时，内部水位下降，浮球失去浮力，从而打开阀瓣排放空气。
- 之后动作返回到上述过程 [2]。通过不断重复过程 [2] 和 [3]，系统中的空气得以被持续排除。
安装与配管
安装指南
- 安装产品前请清洗管道内部的污物和水垢，并将本产品垂直安装（允许误差角度 5°）在空气容易聚集的位置。
- 为确保检查和维修方便，请在排气阀的入口处安装截流阀（旋塞、闸阀等）。
- 确保产品出口管道或软管的末端距离溢水液面留有至少 50mm 的空间。
安装注意事项
- 请务必在产品的排气口连接导管至排水沟。由于高温流体泄漏可能导致烫伤或财产损失。
- 管道内的水垢或垃圾可能会引起泄漏，请确保出口端管道的布置不会向排水沟发生逆流。
爆炸图与零部件列表
| 序号 | 部品名 | 材质 | 数量 |
|---|---|---|---|
| 1 | 本体 (Body) | 铸造不锈钢 (SCS13) | 1 |
| 2 | ふた (Cover) | 不锈钢 (SUS304) | 1 |
| 3 | 弁座 (Seat) | 不锈钢 (SUS304) | 1 |
| 4 | 吊り金具 (Hanger Metal) | 不锈钢 (SUS304) | 1 |
| 5 | 弁体ディスク (Valve Disc) | FKM | 1 |
| 6 | 弁体金具 (Valve Cover) | 不锈钢 (SUS304) | 1 |
| 7 | ばね (Spring) | 不锈钢 (SUS304) | 1 |
| 8 | レバー (Lever) | 不锈钢 (SUS304) | 1 |
| 9 | 六角ナット (Nut) | 不锈钢 (SUS) | 1 |
| 10 | フロート金具 (Hook) | 不锈钢 (SUS304) | 1 |
| 11 | フロート (Float) | 不锈钢 (SUS304) | 1 |
| 12 | ガスケット (Gasket) | FKM | 1 |
| 17 | 弁箱 (Check Valve Joint Body) | 黄铜 (C3604) | 1 |
| 18 | 逆止弁 (Check Valve) | FKM | 1 |
故障排除
| 故障现象 | 原因 | 处理方法 |
|---|---|---|
| 不排气 | 入口侧截流阀处于关闭状态。 | 完全打开截流阀。 |
| 管道内部压力高于合适的值。 | 降低管道内部压力，或更换为高压型阀门。 | |
| 空气聚集过慢。 | 将阀门安装在空气容易聚集的位置。 | |
| 排气口喷水 | 阀瓣和阀座上附着异物。 | 拆卸并清洗阀瓣和阀座。 |
| 浮球损坏，无法正常工作。 | 更换浮球。 | |
| 外部泄漏 | 因异常升压导致阀体或阀盖破损/变形。 | 更换产品。 |
| 垫片损坏。 | 更换垫片。 | |
| 吸入外部空气 | 止回阀内部存在异物。 | 清除异物。 |
