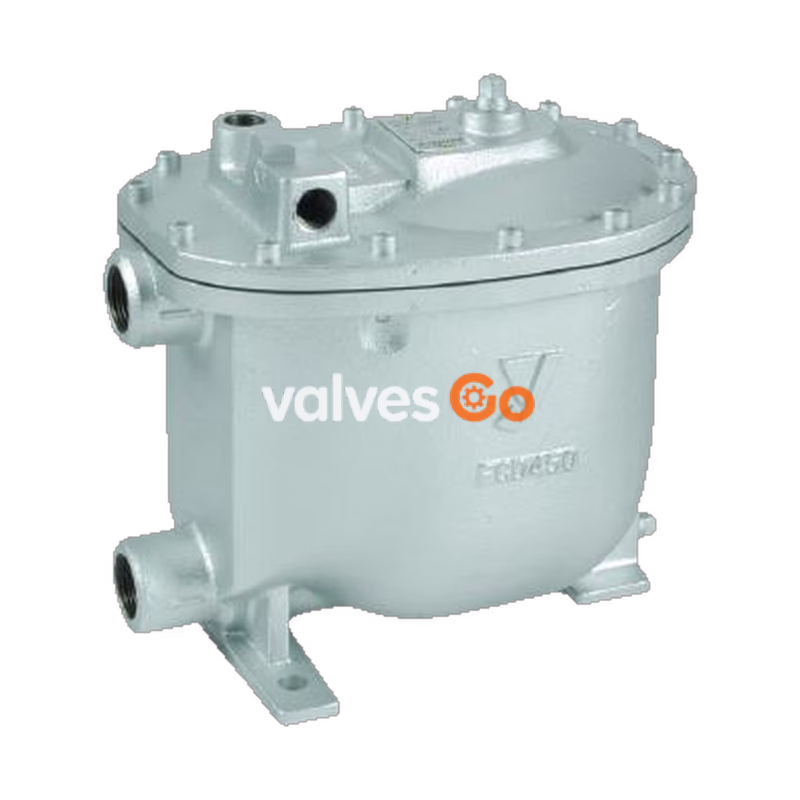

Ёситакэ (Yoshitake) TFA-2000 — это поплавковый конденсатоотводчик, оснащенный функцией насоса. Он наиболее подходит для отвода конденсата низкого давления в установках кондиционирования воздуха или теплообменниках.

Основное назначение:

• Кондиционирование воздуха в чистых помещениях
• Сушильные машины для глубокой печати
• Сушильные машины для обработки пленки

Технические характеристики

Характеристика	Значение
Номинальный размер	25A
Применение	Паровой конденсат, безопасные жидкости
Рабочая среда	Пар / Воздух
Макс. рабочее давление	0,5 МПа
Давление рабочей среды	от 0,03 до 0,5 МПа
Перепад давления	(Противодавление + 0,03 МПа) до 0,5 МПа
Макс. рабочая температура	160°C
Материал корпуса	Высокопрочный чугун (FCD450)
Внутренние детали	Нержавеющая сталь
Поплавок (P)	Нержавеющая сталь
Присоединение	JIS Rc резьбовое
Входной обратный клапан	Встроенный (поворотного типа)

INFO

Установите дополнительный обратный клапан (SCV-2 или SCV-3) 25A на стороне выхода продукта.

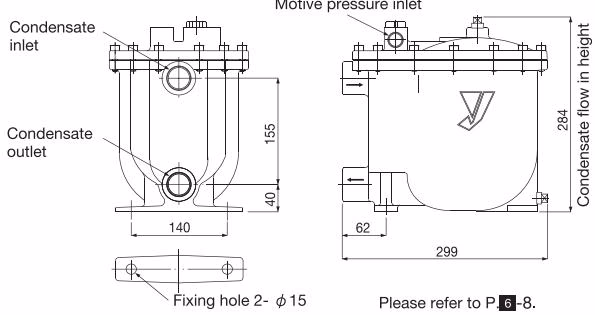

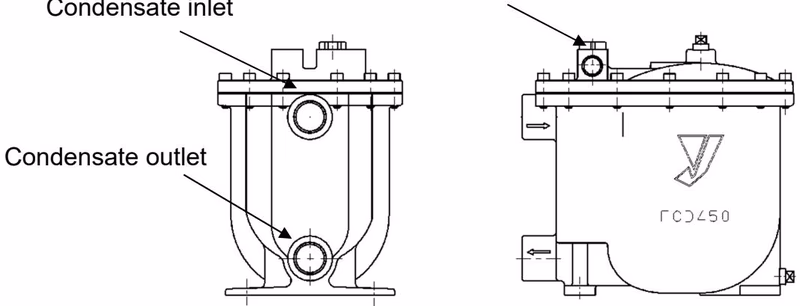

Конструкция и соединения

Порт	Соединение
Вход конденсата	Rc1
Выход конденсата	Rc1
Вход рабочего давления	Rc1/2
Выхлопной порт	Rc1/2

Принцип работы

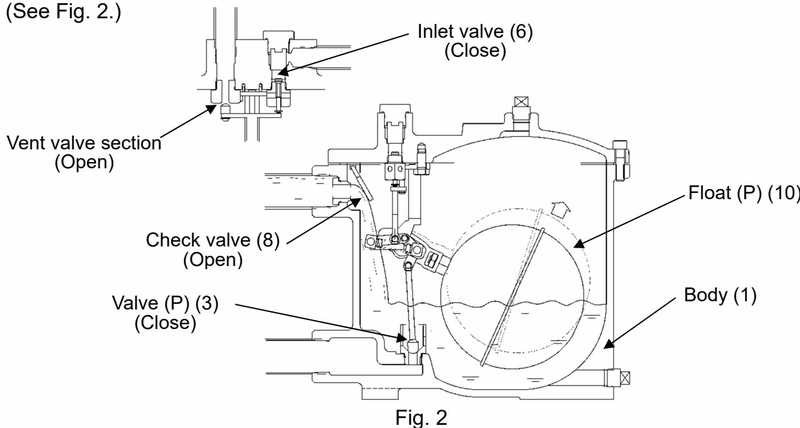

Режим конденсатоотводчика

Если конденсат поступает от входа конденсата через обратный клапан в корпус, поплавок перемещается вверх под действием подъемной силы. В связи с этим клапан открывается. Если давление на стороне входа больше, чем противодавление на стороне выхода продукта, конденсат удаляется в этом состоянии.

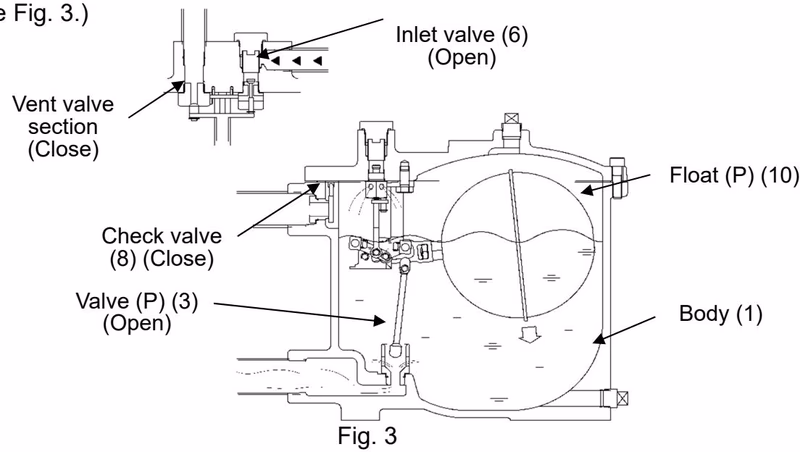

Режим вспомогательного насоса

Если давление на стороне входа меньше противодавления на выходе продукта, конденсат накапливается в корпусе. Когда уровень конденсата поднимается до уровня поплавка, впускной клапан открывается, а секция выпускного клапана закрывается. Рабочее давление подается в корпус, а обратный клапан закрывается. Конденсат подается на сторону выхода и удаляется. После этого внутреннее давление сбрасывается через вентиляционный клапан, и восстанавливается режим работы конденсатоотводчика.

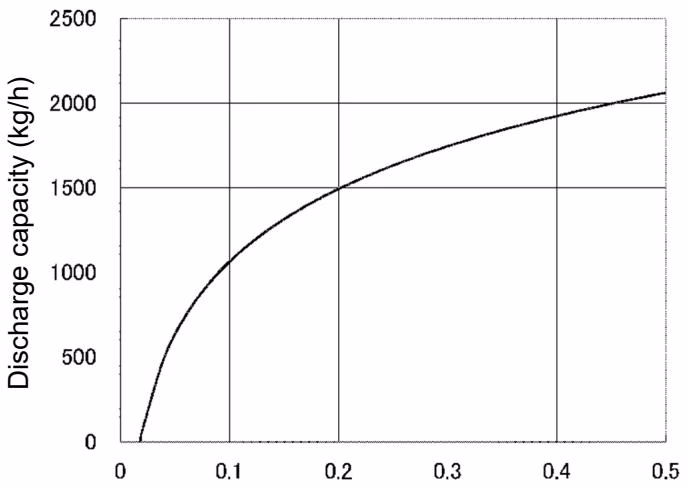

Пропускная способность

В режиме конденсатоотводчика пропускная способность зависит от разницы между давлением на входе конденсата и противодавлением (давлением на выходе конденсата). При выборе производительности коэффициент запаса должен быть умножен на 2 или 3.

Производительность насоса зависит от высоты притока конденсата. Умножьте высоту притока на соответствующий поправочный коэффициент, указанный в таблице ниже.

Поправочный коэффициент для производительности насоса

Высота притока (мм)	Поправочный коэффициент
250	0,65
300	1,0
400	1,1
500	1,75

Монтаж и обвязка

WARNING

• Перед установкой изделия полностью очистите трубы изнутри от пыли и окалины.
• Направьте выхлопное отверстие вверх и установите изделие горизонтально.
• Для соединений трубопроводов следует использовать фланцевые соединения.
• Не допускайте гидравлических ударов. Не используйте запорные клапаны до или после изделия.

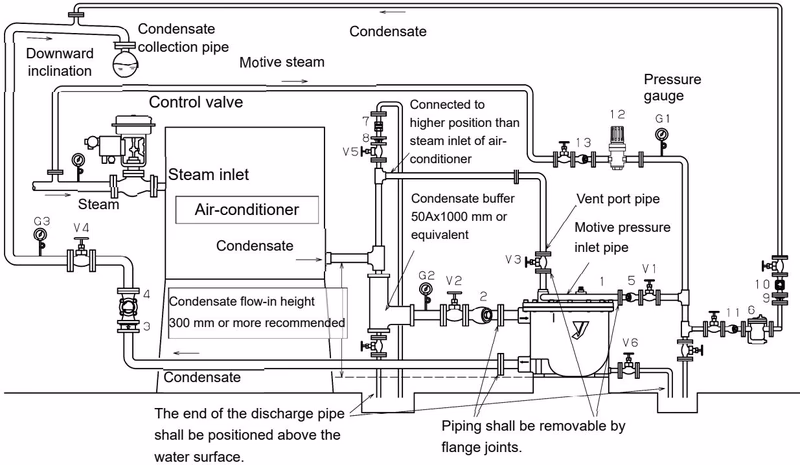

Пример схемы обвязки (меры по предотвращению накопления конденсата в кондиционере)

INFO

В зависимости от условий использования внутри теплообменника может возникнуть вакуумметрическое давление.

№	Наименование	№	Наименование
1	Конденсатоотводчик с насосом TFA-2000 25A	2	Фильтр SY-40 25A (80 меш)
3	Обратный клапан SCV-3 25A	4	Смотровое стекло SLM-1F 25A
5	Фильтр SY-40 15A (80 меш)	6	Конденсатоотводчик TB-20F 15A
7	Воздухоотводчик TS-5V 15A	8	Обратный клапан SCV-3 15A

Присоедините обратный клапан (SCV-2 или SCV-3 25A), чтобы сохранить пропускную способность на стороне выхода конденсата. Обратите внимание на направление обратного клапана.

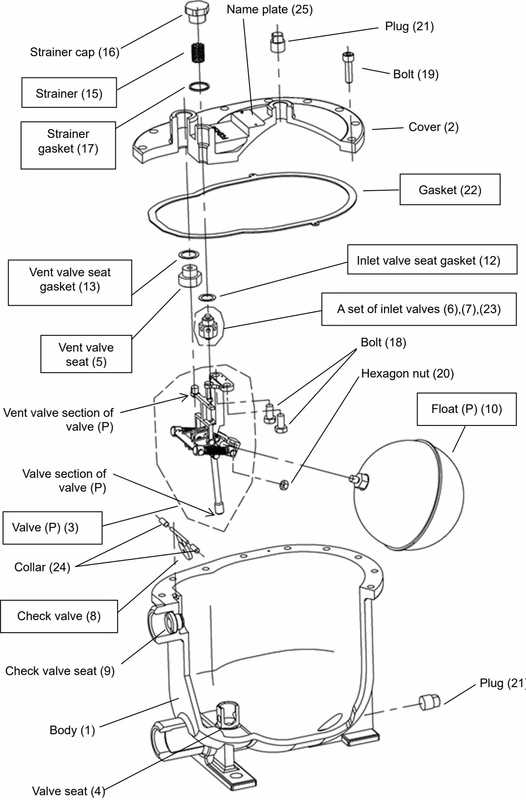

Обслуживание

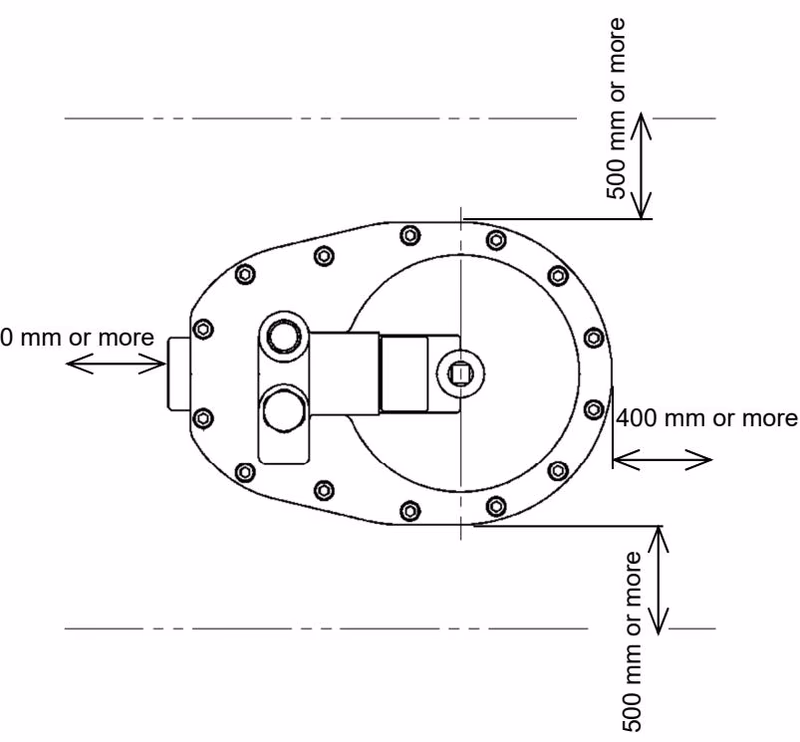

Обеспечьте пространство для обслуживания, необходимое для разборки или ремонта изделия.

Рекомендуемые сроки замены деталей

Название детали	Рекомендуемое время замены
Клапан (P)	В зависимости от того, что наступит раньше: 2 года или 100 000 циклов переключения
Поплавок (P)	В зависимости от того, что наступит раньше: 2 года или 100 000 циклов переключения
