耀希达凯 (Yoshitake) TFA-2000 是一款兼具泵辅助动力的浮球式疏水阀，最适用于空调机或热交换器等低压蒸汽冷凝水排放。

主要使用用途如下：

• 用于无尘房间中的空调机
• 用于凹版印刷的干燥机
• 用于加工薄膜的干燥机等

规格

规格参数	参数值
公称直径	25A
适用流体	蒸汽冷凝水、其他非危险流体
驱动流体	蒸汽/空气
最高压力	0.5 MPa
驱动压力	0.03~0.5 MPa
工作压差	(背压+0.03 MPa)~0.5 MPa
最高温度	160°C
阀体材质	球墨铸铁(FCD450)
主要部件材质	不锈钢
浮球材质	不锈钢
连接方式	JIS Rc螺纹型
入口侧止回阀	内置(旋启式)

INFO

请在产品外部安装单独出售的止回阀（SCV-2 或 SCV-3）25A。

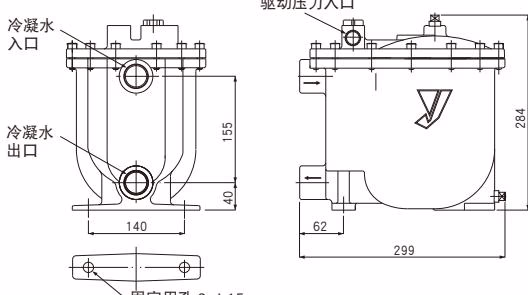

结构与连接

接口	连接尺寸
冷凝水入口	Rc1
冷凝水出口	Rc1
驱动压力入口	Rc1/2
排气口	Rc1/2

运行原理

疏水阀运行

当冷凝水从冷凝水入口通过止回阀流入阀体时，浮球在浮力的作用下上升。随着浮球的移动，阀门打开。如果入口侧的压力大于产品出口侧的背压，冷凝水将在这种状态下被排出。

辅助运行

如果入口侧的压力小于产品出口侧的背压，冷凝水将积聚在阀体中。当冷凝水水位上升到浮球高度时，入口阀打开，排气阀部分关闭。驱动压力施加于阀体内，同时止回阀关闭。冷凝水被送往出口侧并排出。排出后，内部压力从排气阀释放，恢复到正常的疏水阀运行状态。

流量

在疏水阀运行时，排放量取决于冷凝水入口压力和背压（冷凝水出口压力）之间的压差。在选择流量时，需乘以 2 或 3 倍的安全系数。

泵流量（辅助流量）取决于冷凝水的流入高度。请用下表所示相应的修正系数乘以流入高度。

辅助修正系数表

流入高度 (mm)	修正系数
250	0.65
300	1.0
400	1.1
500	1.75

安装与管道

WARNING

• 在安装产品之前，请彻底清洁管道内部，以清除灰尘和水垢。
• 排气口须朝上，并水平安装该产品。
• 管道连接应使用法兰接头。
• 请勿通过水锤等施加任何冲击。请勿在产品前后使用启闭阀。

空调机冷凝水积聚防止措施管道示例

INFO

根据使用条件，热交换器内部可能存在变为真空压力的可能。

编号	名称	编号	名称
1	辅助疏水阀 TFA-2000 25A	2	过滤器 SY-40 25A (80目)
3	止回阀 SCV-3 25A	4	视镜 SLM-1F 25A
5	过滤器 SY-40 15A (80目)	6	蒸汽疏水阀 TB-20F 15A
7	排气阀 TS-5V 15A	8	止回阀 SCV-3 15A

请在冷凝水出口侧安装止回阀（SCV-2 或 SCV-3 25A）以保持排放能力。请注意止回阀的安装方向。

维护

请预留拆卸或修理产品所需的维护空间。

建议的定期更换零件

零件名称	推荐更换时间
阀门 (P)	2年或开关操作100,000次，以先到者为准
浮球 (P)	2年或开关操作100,000次，以先到者为准
