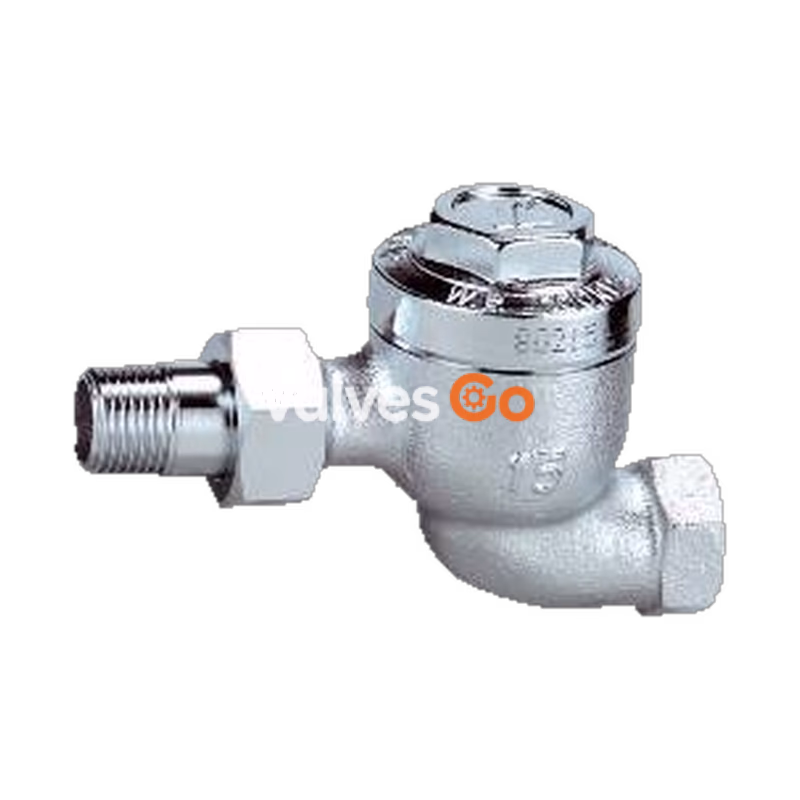

Ёситакэ (Yoshitake) TS-1S — это термостатический конденсатоотводчик сильфонного типа, широко используемый для различного отопительного оборудования.

Особенности

• Сниженный уровень шума.
• Сильфонный тип предотвращает проблемы с воздухом.
• Сильфон изготовлен из отборных материалов под строгим контролем качества. Обеспечивает быстрый отвод конденсата из системы, отсутствие утечек пара и длительный срок службы.
• Исключена опасность замерзания.

Технические характеристики

Рабочая среда	Паровой конденсат
Максимальное давление	100 кПа *
Максимальная температура	120°C
Присоединение (Вход)	JIS R резьба (штуцерное соединение)
Присоединение (Выход)	JIS Rc резьба

Опциональные модели высокого давления

• Доступны модели с максимальным давлением 200 кПа (модель TS-1HA или TS-1HS, только для размера 25A).

Материалы

Деталь	Материал
Корпус	Бронза (CAC406)
Клапан и седло	Латунь (C3604)
Сильфон	Фосфористая бронза (C5212)
Штуцер	Латунь (C3771)
Крышка	Латунь (C3771)

Габаритные размеры и вес

TS-1S (Прямой тип)

Номинальный размер	d	L1 (мм)	L2 (мм)	H1 (мм)	H2 (мм)	Вес (кг)
15A	1/2	80	43	28	39	0.7
20A	3/4	87	48	34	51.5	1.0
25A	1	105	60	40	49	1.7

TS-1A (Угловой тип)

Номинальный размер	d	L1 (мм)	H1 (мм)	H2 (мм)	Вес (кг)
15A	1/2	80	35	39	0.6
20A	3/4	87	41	51.5	0.9
25A	1	105	52	49	1.6

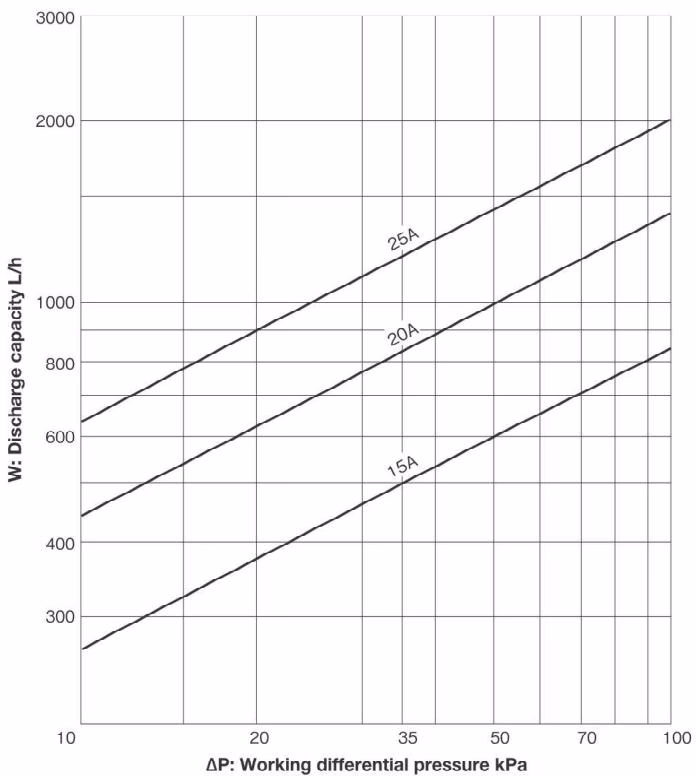

Диаграмма максимальной непрерывной пропускной способности

Рекомендации по проектированию

Данная диаграмма показывает максимальную пропускную способность. При проектировании системы закладывайте достаточный коэффициент запаса (в два или три раза).
