耀希达凯（Yoshitake）TS-1S 散热疏水阀是一款波纹管式热静力疏水阀，广泛用于各种供热用暖气设备。

特点

• 噪音小。
• 波纹管式，无空气阻碍。
• 波纹管选用精制材料制成，经过严格的质量管理。可快速排出系统中的冷凝水，无蒸汽泄漏，使用寿命长。
• 绝对不会结冰。

规格参数

适用流体	蒸汽冷凝水
最高压力	100 kPa *
最高温度	120°C
连接方式 (入口)	JIS R 螺纹型 (活接头)
连接方式 (出口)	JIS Rc 螺纹型

可选高压型号

• 可提供最高压力为 200 kPa 的型号（型号 TS-1HA 或 TS-1HS，仅限 25A 尺寸）。

材质

部件	材质
阀体	铸造青铜 (CAC406)
阀瓣、阀座	黄铜 (C3604)
波纹管	磷青铜 (C5212)
活接头	黄铜 (C3771)
阀盖	黄铜 (C3771)

尺寸和重量

TS-1S（直线型）

公称直径	d	L1 (mm)	L2 (mm)	H1 (mm)	H2 (mm)	重量 (kg)
15A	1/2	80	43	28	39	0.7
20A	3/4	87	48	34	51.5	1.0
25A	1	105	60	40	49	1.7

TS-1A（角型）

公称直径	d	L1 (mm)	H1 (mm)	H2 (mm)	重量 (kg)
15A	1/2	80	35	39	0.6
20A	3/4	87	41	51.5	0.9
25A	1	105	52	49	1.6

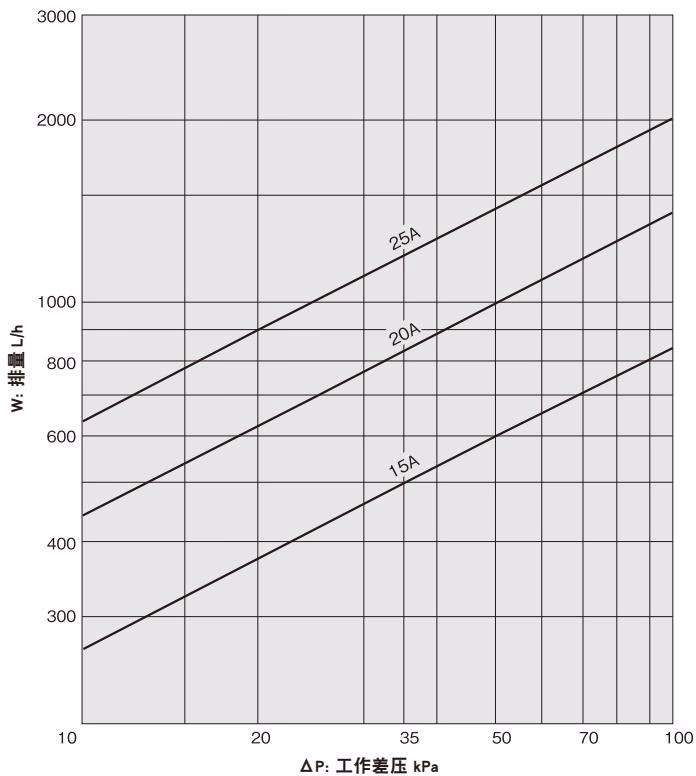

最大连续排量图表

设计建议

此图表显示的是最大连续排量。设计系统时应设置足够的安全系数（2倍或3倍）。
