产品概述

阿姆斯壮 Armstrong PCB 系列压力表包含三种型号，适用于不同工业应用场景：

• PCB（干底壳普通型）：铜机芯配磷青铜波登管，适用于一般工业环境，无充液。
• PCS（干底壳蒸汽型）：不锈钢机芯配不锈钢波登管，耐高温达 300°C，适用于蒸汽及热气体。
• PSS（充液底壳蒸汽型）：在 PCS 基础上增加甘油充液，可有效抑制指针抖动，使读数在振动环境下依然清晰可靠。

三型产品均配备环形管和针阀，表盘外径 Φ100，精度等级 1.5 级，防护等级 IP55，外形尺寸完全一致。可广泛应用于石油、化工、冶金、钢铁、食品等行业的液体或气体介质压力测量。

配套附件

三型压力表出厂时均已配套环形管和针阀。应用于蒸汽或其它热气体时，必须使用环形管和针阀以确保测量准确及设备安全。

技术参数

主要技术参数对比

参数项	干底壳普通型（PCB）	干底壳蒸汽型（PCS）	充液底壳蒸汽型（PSS）
精度等级	1.5级	1.5级	1.5级
测量范围	0~1.0 / 0~1.6 / 0~2.5 / 0~4.0MPa；可扩展至 0~0.1MPa 等低量程	同左	同左
工作压力	静负荷用至测量上限值的 3/4，交变负荷用至测量上限的 2/3，短时压力用至测量上限值	同左	同左
正常工作环境温度	-40°C ~ 70°C	-40°C ~ 300°C	-5°C ~ 300°C
防护等级	IP55	IP55	IP55
表盘外径	Φ100	Φ100	Φ100
连接口径	1/2 BSPT	1/2 BSPT	1/2 BSPT
接头螺纹	M20×1.5（黄铜）	M20×1.5（304不锈钢）	M20×1.5（304不锈钢）

型号说明

类型	型号	量程范围
干底壳普通型	PCB-1.0 / PCB-1.6 / PCB-2.5 / PCB-4.0	0~1.0 / 0~1.6 / 0~2.5 / 0~4.0MPa
干底壳蒸汽型	PCS-1.0 / PCS-1.6 / PCS-2.5 / PCS-4.0	同上
充液底壳蒸汽型	PSS-1.0L / PSS-1.6L / PSS-2.5L / PSS-4.0L	同上

低量程扩展型号

除以上标准量程外，三型产品均可选更低量程规格（0~0.1 / 0~0.16 / 0~0.25 / 0~0.4 / 0~0.6MPa）。请参考安装维护手册中的完整型号表进行订购。

材质明细

压力表材质对比表

部件名称	干底壳普通型（PCB）	干底壳蒸汽型（PCS）	充液底壳蒸汽型（PSS）
仪表外壳	碳钢喷黑塑内卡式罩壳	碳钢喷黑塑内卡式罩壳	不锈钢本色内卡式罩壳
仪表机芯	铜	不锈钢	不锈钢
仪表玻璃	仪表平板玻璃	仪表平板玻璃	仪表平板玻璃
波登管	磷青铜锡焊	不锈钢氩弧焊	不锈钢氩弧焊
接头	黄铜 M20×1.5	304不锈钢 M20×1.5	304不锈钢 M20×1.5
充液	无（干底壳）	无（干底壳）	甘油
环形管	304不锈钢	304不锈钢	304不锈钢
针阀	304不锈钢	304不锈钢	304不锈钢

三型差异要点

• PCB vs PCS：两者均为干底壳无充液，核心区别在于机芯和波登管材质——PCB 用铜/磷青铜，PCS 用不锈钢，后者耐高温能力大幅提升（70°C vs 300°C）。
• PCS vs PSS：两者材质完全一致，PSS 增加甘油充液，甘油可有效吸收振动能量、润滑机芯部件，在高频振动或脉冲压力工况下使指针读数更稳定清晰。
• 订货时根据实际工况选择：一般工业用 PCB，蒸汽/高温用 PCS，高振动蒸汽环境用 PSS。

外形尺寸

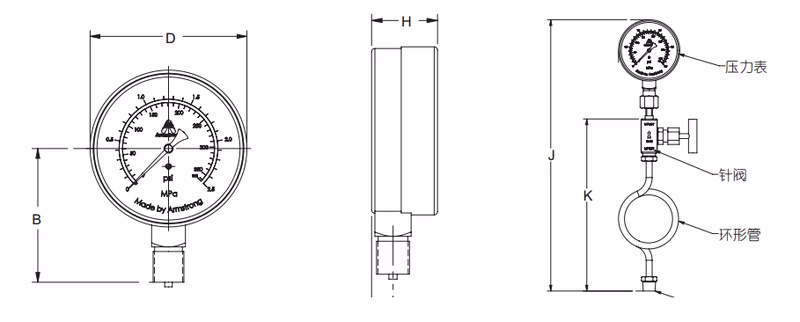

外形尺寸图

规格	D	A	B	H	J	K
PCB / PCS / PSS系列	102	13	87	40	451	286

三型产品外形尺寸完全一致，可互换安装。

安装说明

如同所有的测试设备，阿姆斯壮压力表是一个精密测量仪器，所以安装和使用时要格外小心，以确保其可靠性。应用于蒸汽和其它热气体中，压力表必须使用环形管和针阀。

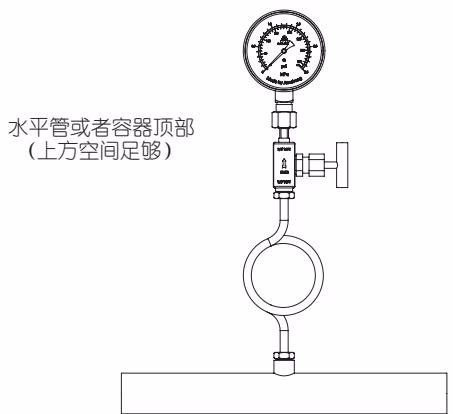

典型安装应用

安装要点：

• 安装前请确认压力表量程与被测介质压力范围匹配。
• 静负荷使用时，压力不应超过量程上限值的 3/4；交变负荷使用时，压力不应超过量程上限的 2/3；短时压力冲击可使用至量程上限值。
• 应用于蒸汽或其它热气体时，必须配套使用环形管和针阀。
• 安装位置应便于观察且避免受到机械冲击和振动影响。
• 接头螺纹为 M20×1.5，安装时请使用适当的密封方式防止泄漏。

订货须知

订货时需明确告知以下信息：

1. 型号（PCB / PCS / PSS + 量程，如 PCB-2.5、PSS-4.0L）
2. 量程范围（标准量程或低量程规格）
3. 连接方式（1/2 BSPT 螺纹连接）
4. 数量
