宝德（Burkert）从外部控制的 2032 型隔膜阀由一个气动活塞驱动器、一个隔膜以及一个 T 型阀门外壳组成。经验证、坚固耐用的驱动器采用塑料外壳，可在卫生或侵蚀性环境条件下使用。利于流动的无死角阀壳允许较大的流量通过，用途广泛。阀壳和膜片有各种常见的材料和规格可供选择。驱动器采用紧凑的可高压灭菌设计（PPS 规格），非常适合无菌应用。

8690/8691/8697 自动化单元的集成可以在所有扩展阶段进行（可加装）。我们还推出了防爆的 ATEX/IECEx 设备型号。驱动器标配集成式视觉位置显示器；最小/最大行程限制器可作为选件安装。

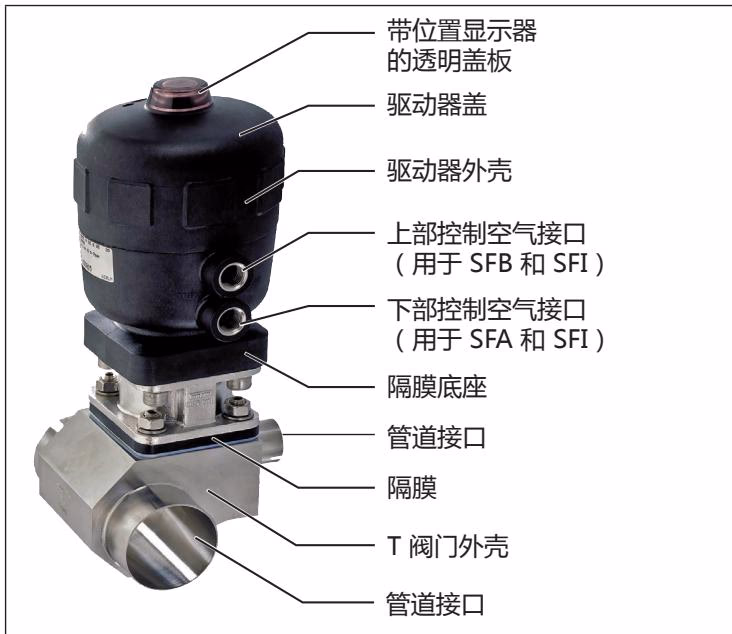

结构和功能

弹簧力（SFA）或气动控制压力（SFB 和 SFI）将产生隔膜压力元件的闭合力。动力通过连接到驱动活塞的主轴进行传递，并由此打开或关闭阀门。

• 1 带位置指示的透明盖板
• 2 执行机构盖子
• 3 上部控制空气接口 (用于 CF B 和 CF I)
• 4 下部控制空气接口 (用于 CF A 和 CF I)
• 5 膜片底座
• 6 溢流孔
• 7 膜片
• 8 管道接口
• 9 阀体
• 10 阀体螺钉

常规技术参数

产品特征	详细信息
阀体 (VH/VI)	不锈钢块状材料 1.4435 符合 DIN EN 10088 以及 316L 符合 ASTM A479 / ASME BPE
膜片	EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU)、GYLON® 和 EPDM 复合材料 (ER)
执行机构	PPS, PA
膜片尺寸	8 至 100
标准表面质量	内部电抛光: Ra ≤ 0.38 μm (ASME BPE SF4 / DIN HE4)。内部机械抛光: Ra ≤ 0.5 μm (ASME BPE SF1)。
最大控制压力	7 bar (对于执行机构尺寸 40 至 125/PPS)；6 bar (对于执行机构尺寸 175 和 225/PA)
控制空气接口	螺纹 G 1/4；螺纹 G 1/8 对于执行机构尺寸 40 和 50
工作介质	中性气体和液体，高纯度、无菌、腐蚀性或磨蚀性介质
控制介质	中性气体、空气
公称直径	DN 06 至 DN 100 (1/8" 至 4")

介质温度

膜片材料	介质温度	备注
EPDM (AD)	-10 °C 至 +143 °C	最高 +150 °C 下蒸汽灭菌 60 分钟
PTFE/EPDM (EA)	-10 °C 至 +130 °C	最高 +140 °C 下蒸汽灭菌 60 分钟
高级 PTFE/EPDM (EU)	-5 °C 至 +143 °C	最高 +150 °C 下蒸汽灭菌 60 分钟
GYLON® 和 EPDM 复合材料 (ER)	-5 °C 至 +130 °C	最高 +140 °C 下蒸汽灭菌 60 分钟

控制功能

符号	说明
控制功能 A (SFA)	气动 T 型阀。在静止位置通过弹簧力关闭。
控制功能 B (SFB)	气动 T 型阀。在静止位置通过弹簧力打开。
控制功能 I (SFI)	两侧气动 T 型阀。开关位置取决于外部控制。

认证和符合性

• 防爆: ATEX (II 2G Ex h IIC T4…T2 Gb, II 2D Ex h IIIC T135 °C…T300 °C Db) 和 IECEx。
• 3-A Sanitary Standards Inc.: 产品根据证书符合 3-A Sanitary Standards Inc. (3-A SSI)。
• FDA: 膜片就其成分而言符合由 FDA (美国食品药品监督管理局) 发布的《联邦法规汇编》。
• USP: 膜片根据 USP Class VI 进行测试。
• EC 法规 1935/2004: 膜片就其成分而言适用于食品和饮料。

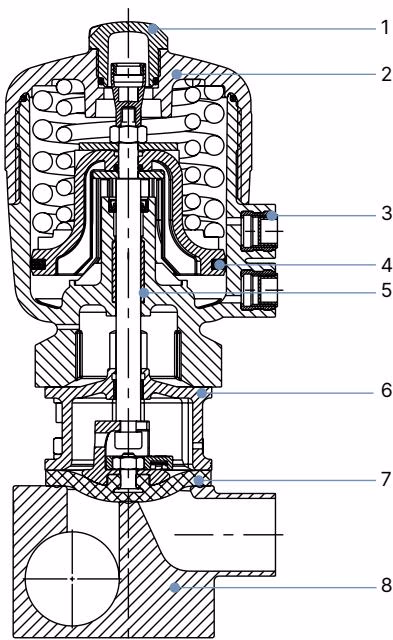

材料

执行机构尺寸 40 至 125

编号	元件	材料
1	透明盖板	聚砜 PSU
2	盖子	聚苯硫醚 PPS (标准)，聚酰胺 PA (可按需提供)
3	控制空气接口	不锈钢 1.4305
4	活塞密封件	FKM 氟橡胶
5	插口	烧结金属
6	接口	不锈钢 1.4404
7	膜片	EPDM、PTFE/EPDM、高级 PTFE/EPDM、GYLON® 和 EPDM 复合材料

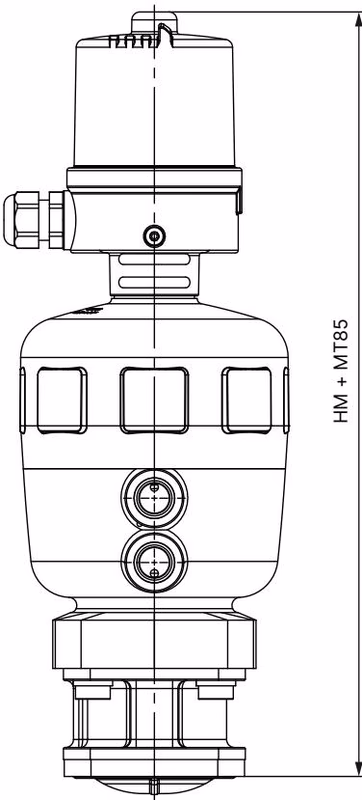

尺寸

执行机构

膜片尺寸	执行机构尺寸 ∅	∅ A	C	K	H
8	40 (C)	53	34	G 1/8英寸	111
15	50 (D)	64	39	G 1/8英寸	137
15	63 (E)	80	52	G 1/4英寸	154
20	63 (E)	80	52	G 1/4英寸	165
20	80 (F)	101	52	G 1/4英寸	186
25	63 (E)	80	52	G 1/4英寸	170
25	80 (F)	101	60	G 1/4英寸	190

带有焊接接口的 T 型阀体

（尺寸 mm，除非另行说明。有关涵盖所有接口尺寸和标准（包括 DIN EN ISO 1127、ASME BPE 和 SMS 3008）的完整尺寸表，请参阅完整数据表。）

带卡盘接口的 T 型阀体

注意

卡盘的尺寸要加到焊接接口的尺寸上。

安装

安装位置

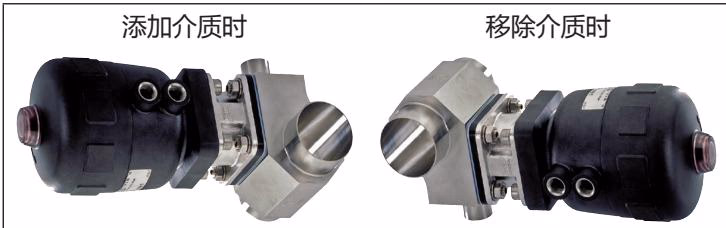

隔膜阀的安装位置可以是任意位置，但驱动器最好朝上。在环形管上安装 T 型阀时，建议采用以下安装位置以确保自动排空：

用于监测泄漏的安装

隔膜底座中用于监测泄漏的一个孔必须位于最低点。

性能说明

控制功能 A 的最大允许工作压力

膜片尺寸	执行机构尺寸 ∅	气源压力 [bar]	EPDM、FKM 最大工作压力 [bar]	PTFE、GYLON® 最大工作压力 [bar]
8	40 (C)	5.0 至 7	10	10
15	50 (D)	5.0 至 7	10	-
15	63 (E)	5.0 至 7	10	10
20	63 (E)	5.5 至 7	10	10
20	80 (F)	5.0 至 7	10	10
25	80 (F)	5.5 至 7	10	10
40	100 (G)	5.5 至 7	10	9
40	125 (H)	5.5 至 7	10	10

压力限制

对于低工作压力，建议使用弹簧力减小的可选型号 (EC04)。GYLON® 和 EPDM 层压材料（ER 膜片）在尺寸 40/100(G) 下的最大工作压力为 6 bar。

产品配件

电气位置传感器 8697 型

8697 型位置传感器为集成安装在 CLASSIC 系列 20XX 过程阀上，并且特别针对卫生过程环境的要求而设计。机械式或电感式限位开关可检测阀门位置。

• 紧凑式设计，带 LED 位置指示器。
• 易于清洁、耐化学腐蚀的阀体，符合 IP65/67，4X 级。
• 符合 ATEX/IECEx 的可选本质安全版。
