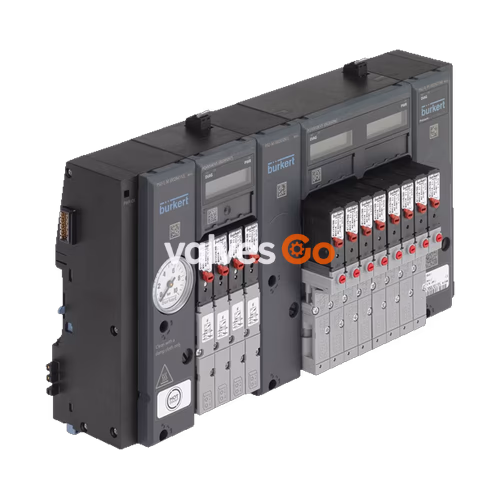

宝德（BURKERT）20042555 8647 型 AirLINE SP 是专为完全集成至西门子 SIMATIC ET 200SP 分布式 I/O 系统而设计的 8 阀位模块化电-气动阀岛。该设备采用 11 mm 站点间距及修订版 2（REV.2）架构，配置不锈钢材质的 AirLINE Quick 控制柜底板适配件，支持混合阀门配置，工作接口位于气动模块底部（D6 快插接头），总气源与排气采用 G 1/4 螺纹接口。工作压力范围为 2.5 bar 至 10.0 bar，环境运行温度为 0 °C 至 +55 °C。
气动系统在供气通道 1 (P) 中集成了气动热插拔（P关闭）功能，并在排气通道 3 (R) 与 5 (S) 中配置了内置止回阀，可在不切断气源的情况下安全更换单个先导阀，并防止排气背压引发执行机构误动作。整机防护等级为 IP20，在封闭控制柜内配合 AirLINE Quick 安装时可达 IP65 和 UL Type 4X 等级。
与西门子 SIMATIC ET 200SP 系统的集成架构

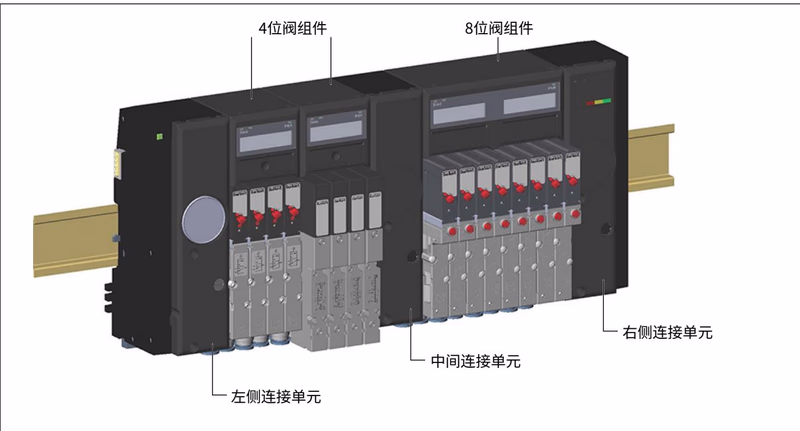

8647 型 AirLINE SP 阀岛直接插接在西门子 SIMATIC ET 200SP 系统的背板总线与电源总线上，省去中间电缆连接。负载供电（24 V DC ±10% SELV/PELV）与通信信号通过紧邻的 SIMATIC ET 200SP 基座单元（BaseUnit）供给。工程配置通过西门子 TIA Portal（V13 或更高版本）、STEP 7 Classic（V5.5 SP4 或更高版本）中的 GSDML 文件或硬件支持包（HSP）完成。
- 总线通信：通过 PROFINET 或 PROFIBUS DP 接口模块（如 IM 155-6 PN ST、IM 155-6 PN HF、IM 155-6 DP HF）进行集中控制与参数化。
- 能源管理：基本电子模块支持 PROFIenergy 功能，可在生产间歇通过控制器指令将阀门通道置于协调一致的“暂停”节能状态。
- 状态监控：基本电子模块配备液晶显示屏与 LED 指示灯（PWR 及 DIAG），直观显示通道开关状态、现场反馈信号与故障诊断。
AirLINE Quick 系统兼容性限制
受机械结构限制，AirLINE Quick 控制柜底板适配件无法与 SIMATIC ET 200SP HA 组合使用。在与 SIMATIC ET 200SP 组合时，标准导轨在阀块两侧的允许悬出长度均不得超过 10 cm，且仅允许使用短型基座单元。
修订版 2 (REV.2) 特性与阀门兼容性说明
20042555 号产品采用 Bürkert REV.2 气动组件。在 REV.2 版本中，单阀、双阀面向基本气动模块的底板连接型式统一标准化为 FM20 接口。
| 区别特征 | 修订版 1 (REV.1) | 修订版 2 (REV.2 - 20042555) |
|---|---|---|
| 推入式接头松开环颜色 | 黑色 | 蓝色 |
| 工作接口通道布置 | 平行排列 | 波浪形错位排列 |
| 铭牌版本标识 | 无 Rev. 标记 | 标注有 “Rev.2” |
| 阀门底板连接型式 | 单阀 FM14，双阀 FM20 | 单阀与双阀统一为 FM20 底板连接型式 |
| P关闭热插拔流量折减 | 流量折减最高达 50% | 流量折减约 20% |
单阀机械互换性限制
由于通道截面积与法兰型式不同，REV.1 与 REV.2 单阀（6524 型与 6525 型）在基本气动模块上不兼容且无法互换。更换阀门时，必须仅使用对应的 REV.2 备件阀门。

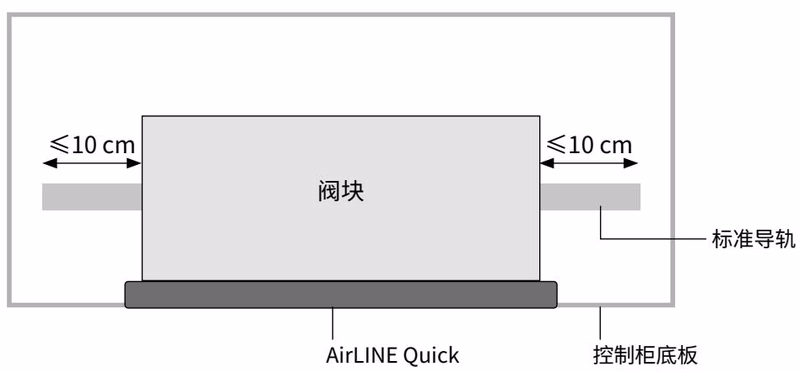

AirLINE Quick 不锈钢控制柜底板安装
使用 AirLINE Quick 时，阀岛通过高强度不锈钢金属法兰直接安装在控制柜底板的预留开口上。全部工作管路（D6）穿出控制柜底部，使控制柜内部与气动管路完全物理隔离，避免凝结水或气动介质影响电气元件。
AirLINE Quick 安装步骤
- 在控制柜底板上制作符合图纸尺寸的无毛刺开口。
- 将密封件无扭曲地嵌入 AirLINE Quick 不锈钢金属板的密封槽中。
- 将阀块从控制柜内部平稳放置在预留开口处。
- 从控制柜外部装上稳定板，并使用 M5x10 螺钉均匀紧固（拧紧扭矩为 2.0 Nm）。
- 标准导轨必须以低阻抗方式可靠接地，保证电磁兼容（EMC）性能。

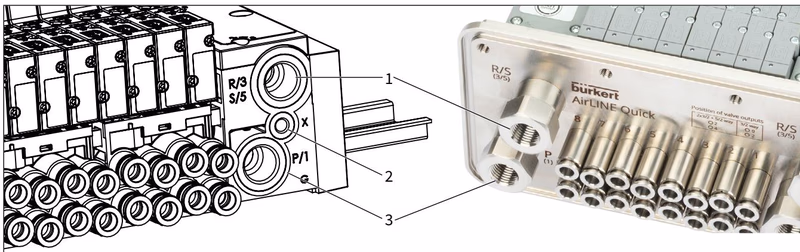

气动接口分配、P关闭热插拔与止回阀
介质主供应与排气由两侧连接单元负责，执行机构的工作管路通过气动底板底部的 D6 推入式快插接头引出。
| 接口标识 | 标号 | 接口规格 | 功能分配 |
|---|---|---|---|
| 接口 1 | P/1 | G 1/4 | 压缩空气供气入口 (2.5 至 10.0 bar) |
| 接口 3 / 5 | R/3, S/5 | G 1/4 | 排气接口（集成止回阀保护） |
| 接口 X | X | M5 | 辅助控制空气或先导排气口 |
| 工作接口 | 2, 4 | D6 快插接头 | 气动执行器输出接口（气动模块底部） |

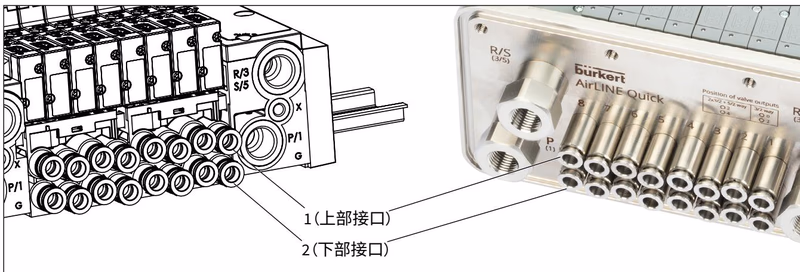

阀组件工作接口对应关系
- 6524 型二位三通单阀：上部接口空置未用，下部接口为工作接口 2。
- 6524 型 2x二位三通双阀：上部接口为工作接口 2，下部接口为工作接口 4。
- 6525 型二位五通阀：上部接口为工作接口 2，下部接口为工作接口 4。
气动热插拔 (P关闭) 与排气防背压保护
本型号气动基座具备 P关闭 功能。松开并取下单个阀门时，阀座处的自动切断阀会瞬间封闭 P 通道，将残余泄漏降至最低，其余阀位维持正常运行。通道 3 和通道 5 内置止回阀，可杜绝共用排气管路中因气压波动产生的反向串气。
螺纹连接推荐扭矩
| 接口螺纹规格 | 标记 / 功能 | 建议拧紧扭矩 | 最大允许拧紧扭矩 |
|---|---|---|---|
| G 1/4 | P 供气口、R/S 排气口 | 4.0 Nm 至 7.0 Nm | 20.0 Nm |
| M5 | 辅助先导气 (X) | 1.0 Nm 至 1.2 Nm | 3.0 Nm |
| M7 | 快插接头滤芯 | 1.75 Nm 至 2.25 Nm | 4.0 Nm |
| M5x10 | AirLINE Quick 稳定板固定螺钉 | 2.0 Nm | 2.0 Nm |
电气系统参数、负载供电与诊断机制
8647 型阀块从 ET 200SP 基座单元的电源总线获取负载电压，建议在阀块左侧紧邻安装浅色基座单元（BU...D 或 BU...D/T）以划分独立的供电电位组。
- 工作电压：24 V DC (±10% 允许偏差)，必须由符合 SELV/PELV 标准的电源供电。
- 功耗：单稳态先导阀（6524/6525 型）每线圈 0.8 W，2x二位三通双阀为 2 x 0.8 W。
- 短路保护：所有阀门输出端均配置可自恢复保险丝；电子模块与左侧连接单元内置管状熔断保险丝。
- 欠压联锁反应：当供电电压跌落至容差下限（低于 21.6 V）时，左侧 PSU-L 的 PWR OK LED 熄灭，PQ 模块向控制器上报“无电源电压”，并强制关闭阀门输出以防止误动作。
- 循环计数器功能：电子模块内针对先导电磁阀和现场执行机构分别提供独立的非易失性开关循环计数器，支持预防性维护设置。
气动气管安装与推入式接头规范
快插接头符合 ISO 14743:2020 标准。管材端部必须以 90° 直角平整切断，严禁斜切、划伤或折弯。
| 气管材质 | 外径 (OD) | 允许外径偏差 | 最小拉拔保持力 |
|---|---|---|---|
| 聚酰胺 (PA) | 6.0 mm (D6) | ±0.08 mm | 120 N |
| 聚氨酯 (PU) | 6.0 mm (D6) | ±0.10 mm | 100 N |
在高压或剧烈振动工况下使用较软的聚氨酯（PU）气管时，建议在气管内插入支撑套筒（订货号 20099400），确保接头爪齿持久锁紧。
技术参数表
| 参数类别 | 规格参数 | | :--- | : | | 产品型号 | AirLINE SP 8647 型气动阀岛 | | 订货号 (Article Number) | 20042555 | | 阀位间距 (站点宽度) | 11 mm | | 阀门总插槽数 | 8 阀位 (08-bank) | | 阀门配置形式 | 混合阀门配置 (Mixed valve population) | | 工作压力范围 | 2.5 bar 至 10.0 bar | | 控制介质 | 中性气体、无油或含油干燥压缩空气（符合 ISO 8573-1:2010 标准，7.4.4 等级，最大颗粒 5 µm） | | 额定流量 (QnN) | 300 l/min（REV.2 带有 P 关闭热插拔功能时约为 240 l/min） | | 介质温度 | 0 °C 至 +50 °C | | 环境温度 | 0 °C 至 +55 °C | | 存放温度 | -20 °C 至 +60 °C | | 相对湿度 | 年平均 75%，偶见 85%（不允许结露） | | 最大允许海拔 | 最高 2000 m | | 外壳与密封材质 | PA、PC（阀体：PA / PPS / 铝；密封件：NBR） | | 底板法兰材质 | 不锈钢 (AirLINE Quick) | | 电气安全等级 | 3 级（依据 DIN EN 61140 / VDE 0140），需接功能接地 FE |
