宝德 BURKERT 20045660（8647 型 AirLINE SP）是一款 11 mm 排列尺寸、12 阀槽的 REV2 修订版模块化电动气动阀岛，专为直接集成至西门子 SIMATIC ET 200SP 与 SIMATIC ET 200SP HA 分布式 I/O 系统而设计。该型号针对高密度控制柜安装进行了结构集成，在气动供气连接单元中内置 1 个高精度电子压力传感器，配备 G 1/4 螺纹进气与排气接口，工作接口位于气动模块底部并采用 D6 气管快插接头。
8647 型通过标准导轨机械挂接与背板总线电气直连，避免了外部阀岛复杂的中间跨接配线。系统执行器的控制信号、模块诊断数据、通道动作反馈以及实时气源压力数值均通过西门子背板总线循环交互。在流体控制现场，阀岛气动输出端可直接驱动单作用或双作用过程控制阀、气动卫生级隔膜阀及气缸，阀岛自带的图形液晶显示屏可实时显示通道状态与诊断信息，缩短现场调试与日常维护周期。
修订版 2（REV.2）技术特征
订货号 20045660 属于 8647 型的 REV.2 产品世代。REV.2 平台统一了气动基础模块与单阀的底板机械法兰接口，优化了流道阻力，并提供了直观的外观识别特征，防止维护更换时部件混淆。
| 特征项目 | REV.1 版本 | REV.2 版本（订货号 20045660） |
|---|---|---|
| 推入式接头松开环颜色 | 黑色松开环 | 蓝色松开环 |
| 工作接口通道布置 | 平行排列 | 波浪形错位排列 |
| 铭牌版本标识 | 无“Rev.”标识字样 | 明确标注“Rev.2”版本字样 |
| 单阀法兰连接型式 | FM14 底板连接型式 | 统一采用 FM20 底板连接型式 |
| 选配集成 P 关闭时的流量损失 | 流量减少最高达 50% | 流量减少限制在约 20% |
单阀法兰兼容性限制
REV.1 单阀（FM14 型式）与 REV.2 单阀（FM20 型式）底板机械接口互不兼容。为 20045660 阀岛更换单阀备件时，必须选用具备 FM20 法兰型式的 REV.2 专属备用阀门。

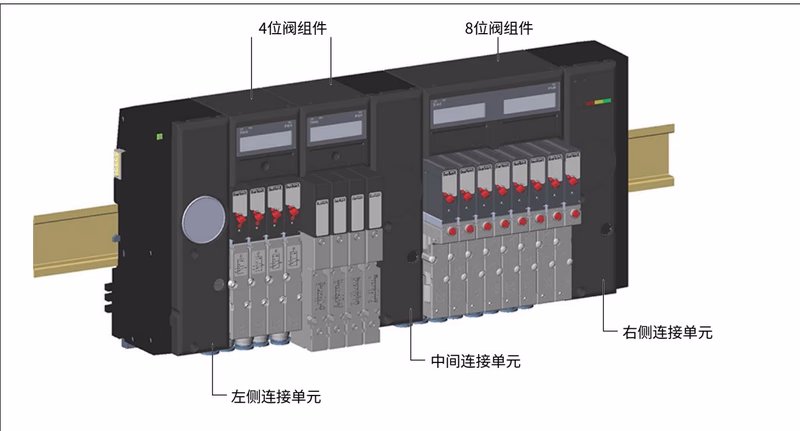

模块化系统组成
12 位阀块主要由两部分构成：气动连接单元（PSU 模块）与阀组件（PQ 电子基本模块及对应的气动基本模块）。

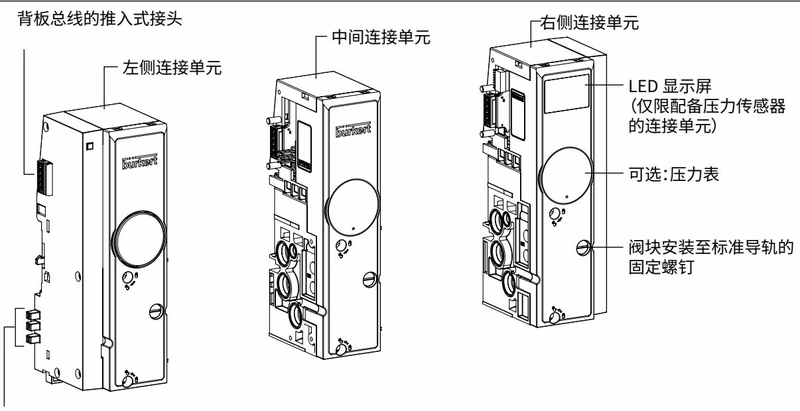

连接单元（PSU 模块）
连接单元实现阀岛的集中供气、集中排气以及在 DIN 标准导轨上的机械卡紧定位。订货号 20045660 在进气侧内置 1 个电子压力传感器，且 12 位阀槽配置下中间供气模块数量为 0。
- 主进气与排气口： G 1/4 内螺纹，对应 1(P) 进气与 3(R)/5(S) 排气接口。
- 辅助先导与先导排气口： M5 接口（X 标识），用于辅助先导进气或先导阀集中排气。
- 集成压力监测： 0 至 10 bar 相对压力采集，采样数据直接通过背板总线打包上传。

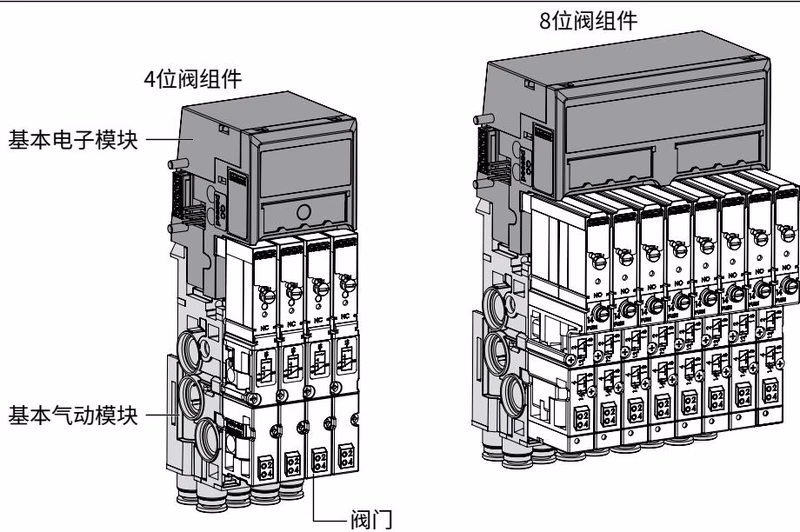

阀组件（PQ 基本电子模块与气动模块）
12 位阀位由 4 阀位或 8 阀位基座模块拼接而成，各阀槽均保持 11 mm 紧凑间距。
- 基本电子模块（PQ 模块）： 承载电磁线圈驱动电路、状态指示灯、图形液晶显示屏与电气插头。
- 基本气动模块： 提供内部分流气道与阀体承载面，底部引出 D6 气管快插接口。
- 图形液晶显示屏： 本地轮流显示各通道开关量输出、阀门动作次数、维护报警提示及当前实测管路压力。
核心技术参数
| 参数类别 | 技术指标数值 |
|---|---|
| 阀岛订货号 | 20045660 |
| 设备型号与系统 | 8647 型 AirLINE SP |
| 阀槽容量 | 12 个阀位（11 mm 排列尺寸） |
| 工作压力范围 | 2.5 bar 至 10 bar（表压） |
| 工作流体介质 | 干燥压缩空气（含油或无油）、惰性中性气体 |
| 压缩空气质量等级 | 符合 ISO 8573-1:2010 标准 7.4.4 级（推荐 5 µm 过滤精度） |
| 介质工作温度 | 0 °C 至 +50 °C |
| 环境工作温度 | 0 °C 至 +55 °C |
| 空气流量 QNn 值 | 300 l/min（6524 / 6525 型）；200 l/min（0460 型） |
| 供电工作电压 | 24 V DC（±10%），最大残余波纹度 2.4 Vss |
| 单阀标称功率 | 0.8 W（单阀）；2 × 0.8 W 带功率降低功能（双阀） |
| 电气安全等级 | 符合 DIN EN 61140 / VDE 0140 标准 Class III 等级 |
| 防护等级 | IP20；在封闭控制柜内达 IP65 |
| 壳体材质 | 聚酰胺（PA）与聚碳酸酯（PC） |
| 密封材质 | NBR、FKM 及 PUR |
集成压力传感器技术规格
订货号 20045660 在供气连接单元中集成了 1 个数字压力传感器，无需加装外部变送器即可实现气源回路的连续状态监控。
- 压力测量范围： 0.0 bar 至 10.0 bar（相对于环境大气压）。
- 最大耐受过压： 14.0 bar（超过 14 bar 会对内部测量精度造成不可逆损坏）。
- 测量精度： 0.2 bar 全量程精度。
- 测量刷新率： > 10 次/秒，内置中值滤波算法。
- 过程数据通信格式： 4 字节周期性输入数据，包含模拟量原始数值（十进制 0 至 27648 对应 0 至 10 bar）、超限报警与故障标志位，以及数值质量状态（QI）位。
| 测量压力 [bar] | 测量压力 [psi] | 十进制数值 | 十六进制数值 | QI 质量位状态 |
|---|---|---|---|---|
| > 10.0 bar | > 145 psi | 0 | 0x0000 | 0（无效） |
| 10.0 bar | 145 psi | 27648 | 0x6C00 | 1（有效） |
| 7.5 bar | 109 psi | 20736 | 0x5100 | 1（有效） |
| 1.0 bar | 14.5 psi | 2765 | 0x0ACD | 1（有效） |
| 0.0 bar | 0.0 psi | 0 | 0x0000 | 1（有效） |
| < 0.0 bar | < 0.0 psi | 0 | 0x0000 | 0（无效） |
先导电磁阀集成与控制回路功能
20045660 阀岛的 12 个插槽可混装单稳态先导翻转阀（6524 型与 6525 型）和气动滑阀（0460 型），且先导阀均标配机械手动开关。
- 回路作用方式 C (WWC)： 二位三通或 2×二位三通先导阀，伺服辅助，断电常闭，公称流量 300 l/min。
- 回路作用方式 D (WWD)： 二位三通先导阀，伺服辅助，断电常开，公称流量 300 l/min。
- 回路作用方式 H (WWH)： 二位五通先导阀，伺服辅助，接口 1 加压通向接口 2 或 4，公称流量 300 l/min。
- 回路作用方式 L / N / Z： 三位五通及二位五通脉冲滑阀（0460 型），公称流量 200 l/min。
空置插槽密封要求
若 12 个阀槽未全部插装阀门，必须在空置的气动阀座上加装盖板 661092（REV.2 规格），并在对应电子基本模块的电气插口处安装盖板 653670，以确保系统密封性及安全防护。
自动化控制与网络配置
8647 型阀岛通过西门子 SIMATIC ET 200SP 或 ET 200SP HA 接口模块（如 IM 155-6 PN 或 IM 155-6 DP）直接连入自动化控制系统。
- 总线配置文件： 支持导入标准 GSDML（PROFINET IO）及 GSD（PROFIBUS DP）文件。
- 西门子工程软件集成： 在 STEP 7 Classic 中通过支持包 HSP2105 集成；在 TIA Portal 中通过支持包 HSP0225 集成；在 PCS 7 中通过更新包 HUP 自动生成驱动块。
- 动作次数计数器： 每个通道提供独立的先导阀与执行器开关操作计数器，达到设定阈值时主动生成维护诊断报警。
- 安全关断方案： 支持西门子 F-PM-E 24VDC/8A 故障安全电源模块（需配置带“FC”标识模块）；支持 SIA 单阀独立安全关断与 EVS 电子模块级无电位安全关断。
安装与气动配管规范
阀岛安装需在符合 IP54 以上防护等级的工业控制柜内进行。
- 导轨安装间隙： 阀岛上方与控制柜上边缘需保持不小于 50 mm 的安装操作与散热间隙（若选用带 EVS 端子的模块，间隙建议不小于 80 mm）。
- 导轨固定扭矩： 顺时针锁紧固定螺钉，紧固扭矩约为 1.8 Nm。
- 接口拧紧力矩： G 1/4 气源接口建议拧紧扭矩为 4 至 7 Nm（最大不得超过 20 Nm）；M5 辅助接口为 1.0 至 1.2 Nm（最大 3.0 Nm）。
- 气管插接规范： 选用外径 D6 的聚酰胺（PA）或聚氨酯（PU）软管，必须平直切断管口。满足 ISO 14743 最小抗拉脱力要求（D6 PA 管为 120 N，D6 PU 管为 100 N）。在高压软管工况下，建议加装内部支撑套筒（订货号 20099400）。
